7.8D2 - Hitzeabweiser und -schilde

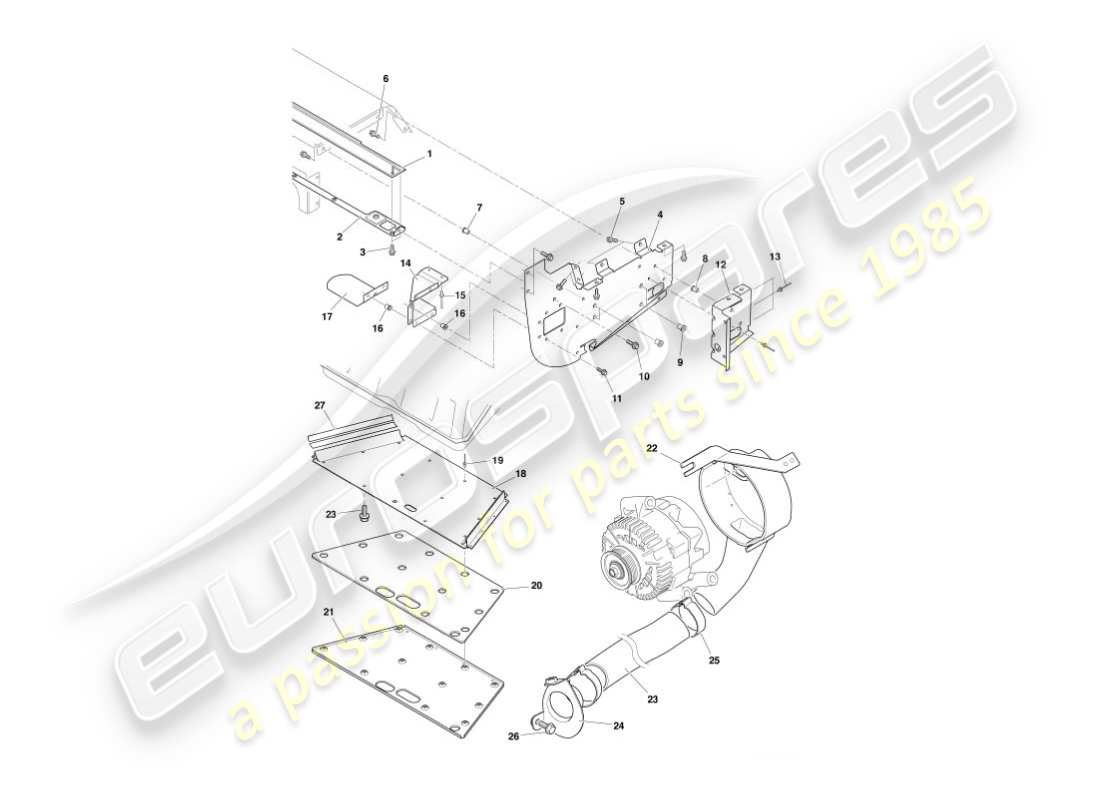

Aston Martin Vanquish (2005) Heat Deflectors & Shields Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-160347-AG
TANKBAY-QUERTRÄGER, (TEIL DES MONOCOQUE)
aus £92,37
aus £92,37
# 2
MPN: 1R12-160952-AD
NUTPLATTE, TANKBAY-QUERTRÄGER
aus £65,16
aus £65,16
# 3
MPN: 700123
SCHRAUBE, FLG, M8 X 20
# 4
MPN: 1R12-162364-AJ
SEITENTEIL, LCD-UNTERSEITE, RECHTS
aus £94,77
aus £94,77
# 4
MPN: 1R12-162365-AH
SEITENTEIL, LCD-UNTERSEITE, LINKS
aus £135,13
aus £135,13
# 5
MPN: 700223
SCHRAUBE, FLG, M8 X 25
# 6
MPN: 700103
SCHRAUBE, FLG, M6 X 12
# 7
MPN: 699282
Nietmutter, M6, bündiger Kopf
aus £0,47
aus £0,47
# 8
MPN: 699282
Nietmutter, M6, bündiger Kopf
aus £0,47
aus £0,47
# 9
MPN: 699274
Nietmutter, M8, bündiger Kopf
aus £0,47
aus £0,47
# 10
MPN: 700146
SCHRAUBE, FLG, M8 X 14
# 11
MPN: 699881
SCHRAUBE, FLG, M6 X 16
# 12
MPN: 1R12-352816-AG
HALTERUNG, VERSTÄRKUNG DES HINTEREN AUFHÄNGERS, RECHTS
aus £92,93
aus £92,93
# 12
MPN: 1R12-352817-AG
HALTERUNG, VERSTÄRKUNG DES HINTEREN AUFHÄNGERS, LINKS
aus £41,42
aus £41,42
# 13
MPN: 700162
POP-NIET, 4.9MM
aus £0,47
aus £0,47
# 14
MPN: 1R12-102930-AE
AUSLASS, SCHALLDÄMPFER, RH
aus £74,14
aus £74,14
# 14
MPN: 1R12-102931-AE
AUSLASS, SCHALLDÄMPFER, LINKS
aus £74,14
aus £74,14
# 15
MPN: 700162
POP-NIET, 4.9MM
aus £0,47
aus £0,47
# 16
MPN: 699282
Nietmutter, M6, bündiger Kopf
aus £0,47
aus £0,47
# 17
MPN: 1R12-272948-AA
HITZESCHILD, HINTERER HILFSRAHMENMONTAGE
aus £23,02
aus £23,02
# 18
MPN: 1R12-160584-AD
PANEL-BAUGRUPPE, UNTERTANK-SCHERE
# 19
MPN: 700162
POP-NIET, 4.9MM
aus £0,47
aus £0,47
# 20
MPN: 1R12-103352-AD
ISOLIERUNG, TANKBAY-PANEL
aus £35,44
aus £35,44
# 21
MPN: 1R12-103353-AE
BEFESTIGUNGSBLECH, TANKBAY-ISOLIERUNG
aus £77,47
aus £77,47
# 22
MPN: 1R12-371081-AA
HITZESCHILD-BAUGRUPPE, GENERATOR
aus £708,44
aus £708,44
# 23
MPN: 1R12-370806-AA
KANAL, GENERATOR-HITZESCHILD
aus £39,11
aus £39,11
# 24
MPN: 1R12-372293-AB
HALTERUNG, GENERATORKÜHLKANAL
aus £173,81
aus £173,81
# 25
MPN: 697168
CLIP, SCHLAUCH, SCHNECKENANTRIEB
aus £2,04
aus £2,04
# 26
MPN: 695563
SCHRAUBE, FLG, M6 X 16
# 27
MPN: 1R12-341851-AC
UNTERSTÜTZUNG, KRAFTSTOFFTANKBODEN
aus £10,59
aus £10,59
# 28
MPN: 700223
SCHRAUBE, FLG, M8 X 25
