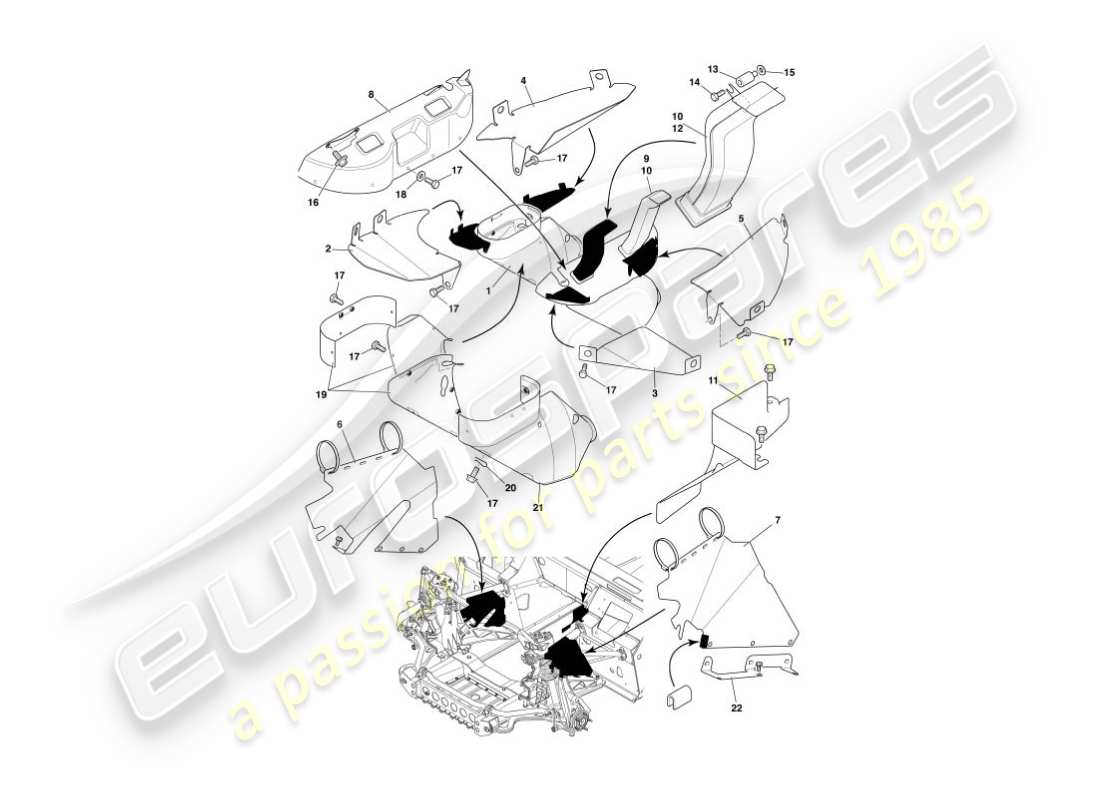

7.8D3 - Hitzeabweiser und -schilde
Aston Martin Vanquish (2005) Heat Deflectors & Shields Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 1R12-861674-AF
HITZESCHILD-BAUGRUPPE, KATALYSATOR, RH
# 1
MPN: 1R12-861675-AF
HITZESCHILD-BAUGRUPPE, KATALYSATOR, LINKS
# 2
MPN: 4R13-5F237-AA
Wärmeabweiser, vorne, rechts
aus £81,58
aus £81,58
# 3
MPN: 4R13-5F237-BA
WÄRMEABWEISER, VORNE, LINKS
aus £81,58
aus £81,58
# 4
MPN: 4R13-5F238-AA
WÄRMEABWEISER, HINTEN, RECHTS
aus £89,01
aus £89,01
# 5
MPN: 4R13-5F238-BA
WÄRMEABWEISER, HINTEN, LINKS
aus £157,61
aus £157,61
# 6
MPN: 1R12-863722-AC
HITZESCHILD, MOTORRAUM, RECHTS
Rechtslenker
aus £66,25
aus £66,25
# 6
MPN: 5R13-6A738-AA
HITZESCHILD, MOTORRAUM, RECHTS
RHD Vanquish S von (V) 501506
aus £38,39
aus £38,39
# 6
MPN: 1R12-863720-AC
HITZESCHILD, MOTORRAUM, RECHTS
Linkslenker
aus £74,18
aus £74,18
# 6
MPN: 5R13-6A738-BA
HITZESCHILD, MOTORRAUM, RECHTS
LHD Vanquish S von (V) 501506
# 7
MPN: 1R12-863723-AC
HITZESCHILD, MOTORRAUM, LINKS
Rechtslenker
aus £44,03
aus £44,03
# 7
MPN: 1R12-863721-AC
HITZESCHILD, MOTORRAUM, LINKS
Linkslenker
aus £43,18
aus £43,18
# 8
MPN: 4R13-5E290-AA
HITZESCHILD, AUSPUFF, OBEN, RECHTS
# 8
MPN: 4R13-5E291-AA
HITZESCHILD, AUSPUFF, OBEN, LINKS
# 9
MPN: 1R12-864036-AB
Schornstein, rechts hinten
aus £896,11
aus £896,11
# 9
MPN: 1R12-864037-AB
Schornstein, hinten links
aus £474,37
aus £474,37
# 10
MPN: 1R12-862742-AA
DICHTUNG, KAMIN
aus £6,75
aus £6,75
# 11
MPN: 1R12-372683-AC
HITZESCHILD-SICHERUNGSKASTEN
Linkslenker
# 12
MPN: 1R12-864034-AB
Schornstein, rechts vorne
aus £116,88
aus £116,88
# 12
MPN: 1R12-864035-AB
Schornstein, vorne links
aus £482,38
aus £482,38
# -
-
P-CLIP
# 13
MPN: 699688
ISOLATOR
# 14
MPN: 695857
KAPPENSCHRAUBE, M6X8
aus £1,37
aus £1,37
# 15
MPN: 699706
Scheibe, SPRF
# 16
MPN: 700123
BOLZEN, FLG, M8X16
# 17
MPN: 703217
BOLZEN, M6X12 ST STL
aus £7,37
aus £7,37
# 18
MPN: 699733
Scheibe, M6 ST STL
aus £0,47
aus £0,47
# 19
MPN: 4R13-5F254-AA
HITZESCHILD, AUSPUFF, UNTEN INNEN, RH
# 19
MPN: 4R13-5F255-AA
HITZESCHILD, AUSPUFF, UNTEN INNEN, LINKS
# 20
MPN: 4G43-2K175-AA
CLIP, AUSPUFF-HITZESCHILD
# 20
MPN: 4R13-5253-AA
CLIP
# 21
MPN: 4R13-5F254-BA
HITZESCHILD, AUSPUFF, AUSSEN, RECHTS
# 21
MPN: 4R13-5F255-BA
HITZESCHILD, AUSPUFF, AUSSEN, LINKS
# -
-
Scheibe
# 22
MPN: 1R12-864320-AA
HALTERUNG, HITZESCHILD, MOTORRAUM
aus £16,88
aus £16,88
# 22
MPN: 1R12-864321-AA
HALTERUNG, HITZESCHILD, MOTORRAUM
aus £16,88
aus £16,88
# -
-
SCHRAUBE, FLG, M5X12, HITZESCHILDBEFESTIGUNG
Besiege S von (V) 501506
# -
-
CLIP, 1 3/4X2 1/4, HITZESCHILDBEFESTIGUNG
Besiege S von (V) 501506
# -
-
SCHRAUBE, M6X16, HITZESCHILDBEFESTIGUNG
Besiege S von (V) 501506
