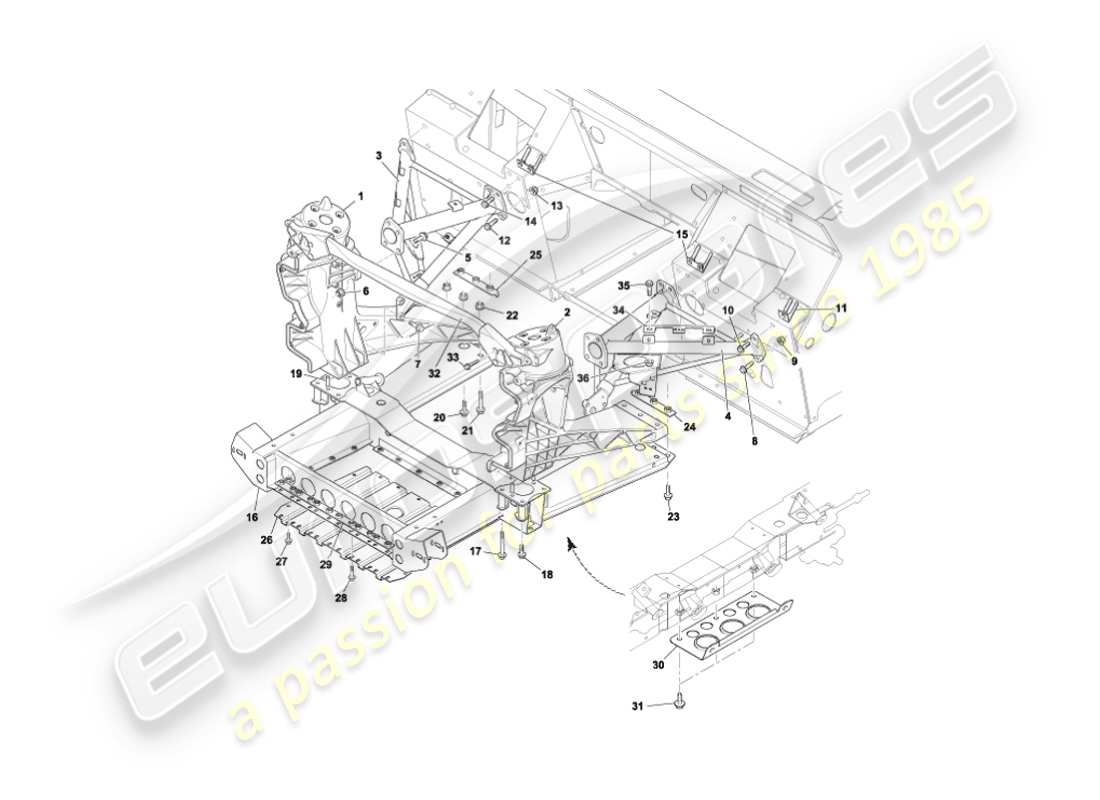

7.1A2 - Vordere Karosseriestützstruktur
Aston Martin Vanquish (2006) Front Body Support Structure Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-200210-AJ
Federbeinturm, rechts
aus £1.930,59
aus £1.930,59
# 2
MPN: 1R12-200209-AJ
Federbeinturm, links
aus £1.892,77
aus £1.892,77
# 3
MPN: 1R12-160624-AH
STRÜTTE, TURMSTÜTZE, RECHTS
aus £1.013,99
aus £1.013,99
# 4
MPN: 1R12-160625-AH
STRÜTTE, TURMSTÜTZE, LINKS
aus £1.013,99
aus £1.013,99
# 5
MPN: 700212
BOLZEN, FLG, M12X45
aus £8,21
aus £8,21
# 6
MPN: 700147
MUTTER, FLG, M12
aus £8,89
aus £8,89
# 7
MPN: 700213
BOLZEN, FLG, M10X40
# 8
MPN: 700212
BOLZEN, FLG, M12X45
aus £8,21
aus £8,21
# 9
MPN: 700147
MUTTER, FLG, M12
aus £8,89
aus £8,89
# 10
MPN: 700214
BOLZEN, FLG, M12X35
# 11
MPN: 1R12-161798-AB
MUTTERNPLATTE, STRUT-TURM-STÜTZE AUSSEN
aus £12,71
aus £12,71
# 12
MPN: 700213
BOLZEN, FLG, M10X40
# 13
MPN: 700147
MUTTER FLG, M12
aus £8,89
aus £8,89
# 14
MPN: 700964
BOLZEN, FLG, M10X30
# 15
MPN: 1R12-161229-AB
MUTTERPLATTE, STRUT-TURM-UNTERSTÜTZUNG
aus £11,44
aus £11,44
# 16
MPN: 1R12-21-10697
Motorhalterung, Baugruppe
aus £7.347,46
aus £7.347,46
# 17
MPN: 700217
BOLZEN, FLG, M10X90
aus £4,77
aus £4,77
# 18
MPN: 700964
SCHRAUBE, FLG, M10X30
# 19
MPN: 1R12-201230-AA
DÜBEL, 10X30
aus £1,37
aus £1,37
# -
-
LOCTITE 648
# 20
MPN: 700219
BOLZEN, FLG, M12X50
aus £13,22
aus £13,22
# 21
MPN: 700988
BOLZEN, FLG, M12X90
aus £5,20
aus £5,20
# 22
MPN: 700147
MUTTER FLG, M12
aus £8,89
aus £8,89
# 23
MPN: 700985
SCHRAUBE, FLG, M12X30
aus £0,52
aus £0,52
# 24
MPN: 1R12-161017-AA
MUTTERPLATTE, FRT-HILFSRAHMEN LWR LH
aus £63,64
aus £63,64
# 25
MPN: 1R12-161016-AA
MUTTERPLATTE, FRT-HILFSRAHMEN LWR RH
aus £29,15
aus £29,15
# 26
MPN: 1R12-100982-AD
UNTERVERKLEIDUNG, WELLE
# 26
MPN: 5R13-5S021-AA
UNTERVERKLEIDUNG, BELÜFTET
Besiege S von (V) 501506
aus £342,86
aus £342,86
# 27
MPN: 700222
SCHRAUBE, FLG, M8X16
# 28
MPN: 700224
SCHRAUBE, FLG, M8X30
aus £2,49
aus £2,49
# 29
MPN: 1R12-201059-AB
ANSCHLUSSPLATTE, MONTAGESCHIENE
aus £90,19
aus £90,19
# 30
MPN: 1R12-103709-AC
ASSY-PANEL, LENKERZAHNSTANGE
# 31
MPN: 700222
SCHRAUBE, FLG, M8X16
# 32
MPN: 1R12-162405-AC
Federbeinstrebe, komplett
# 33
MPN: 700223
SCHRAUBE, FLG, M8X25
# 33
MPN: 700151
SCHRAUBE, FLG, M8X45
aus £1,46
aus £1,46
# 33
MPN: 700225
SCHRAUBE, FLG, M8X50
aus £23,45
aus £23,45
# 34
MPN: 1R12-632221-AC
HALTERUNG, SCHÜRZEUNTERSTÜTZUNG
aus £23,62
aus £23,62
# 35
MPN: 700250
SCHRAUBE, FLG, M6X16
# 36
MPN: 700142
MUTTER, FLG, M6
aus £1.979,25
aus £1.979,25
