1.9 - Elektrische Motorkomponenten

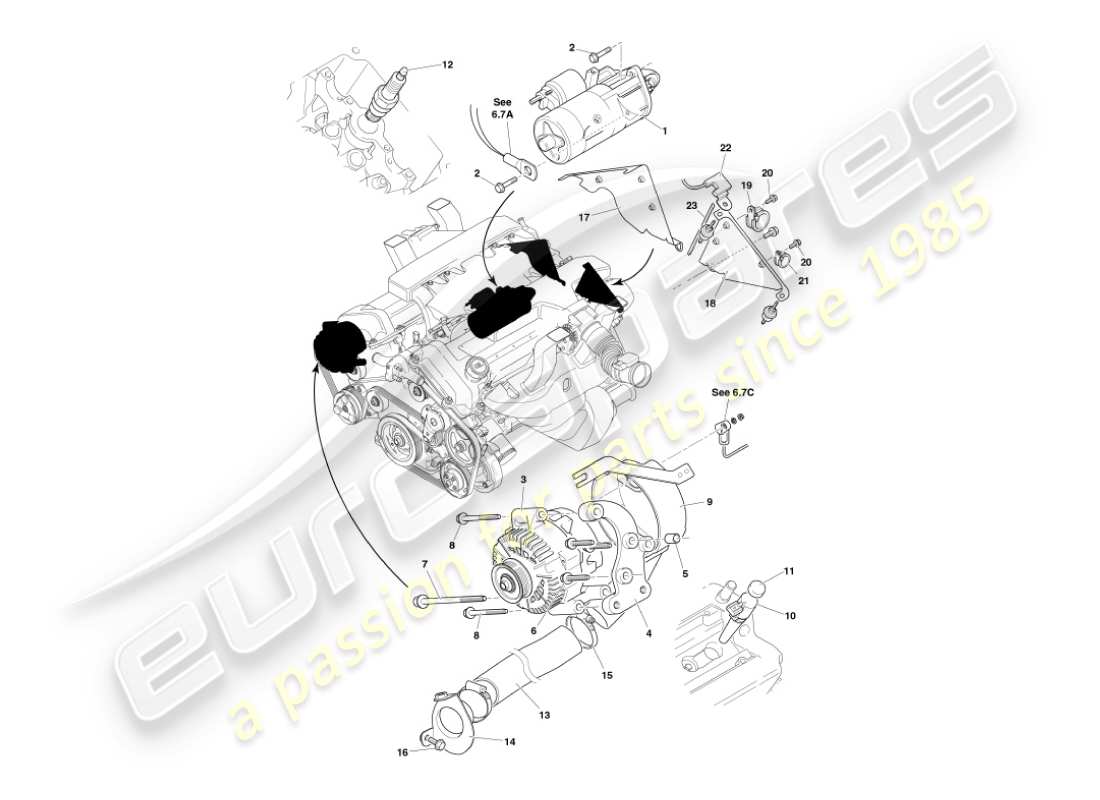

Aston Martin Vanquish (2007) Engine Electrical Components Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 09-85122
Anlasser
# 2
MPN: 700213
BOLZEN, FLG, M10X40
# 3
MPN: 4R13-10300-AA
GENERATOR
# 4
MPN: 1R12-09-10075
HALTERUNG, GENERATOR
# 4
MPN: 1R1E-10039-AC
HALTERUNG, GENERATOR
Besiege S von (V) 501506
# 5
MPN: 697759
DÜBEL, HOHL, 14.0X17.5
Generatorhalterung an Zylinderkopf
# 6
MPN: 700981
BOLZEN, FLG, M10X45
Generatorhalterung an Zylinderkopf
aus £3,45
aus £3,45
# 7
MPN: 700139
BOLZEN, M10X155
Generator zur Halterung
aus £23,02
aus £23,02
# 8
MPN: W707197-S437
BOLZEN UND Scheibe, M10X97.5
Generator zur Halterung
# 9
MPN: 4R13-10C392-AA
HITZESCHILD-BAUGRUPPE, GENERATOR
# 10
MPN: 07-85127
ZÜNDSPULE UND KABELBAUGRUPPE
aus £101,83
aus £101,83
# 10
MPN: 703332
ZÜNDSPULENANSCHLUSS
aus £9,22
aus £9,22
# 10
MPN: 703360
ZÜNDSPULENANSCHLUSSABSTANDHALTER
aus £0,47
aus £0,47
# 11
-
STOßSTANGE, ZÜNDSPULE UND KOFFERRAUM
NSS-Teil von Artikel 10
# -
-
JUMPER-GURT
# -
-
SATTELCLIP
# 12
MPN: 07-85126
ZÜNDKERZE
aus £25,19
aus £25,19
# 12
MPN: 5R13-12405-BA
ZÜNDKERZE
Besiege S von (V) 501506
aus £22,08
aus £22,08
Dieses Teil ersetzt die Teilenummer 5R13-12405-BA-PK
# 13
MPN: 1R12-370806-AA
KANAL, GENERATOR-HITZESCHILD
aus £39,11
aus £39,11
# 14
MPN: 1R12-372293-AA
HALTERUNG, GENERATORKÜHLKANAL
# 15
MPN: 697168
CLIP, SCHLAUCH, SCHNECKENANTRIEB
aus £2,04
aus £2,04
# -
-
KRAGENBAND, HOHE TEMPERATUR
# 16
MPN: 700122
SCHRAUBE, FLG, M6X25
# -
-
Scheibe, EINFACH, M6X18X0.9
# -
-
Scheibe, SCHLOSS, M8
# -
-
Nuss, M8
# -
-
P-CLIP, 45MM
# -
-
SCHRAUBE, FLG, M6X16
# 17
MPN: 4R13-14A004-CA
HALTERUNGSBAUGRUPPE, KABELBAUMMONTAGE
# 18
MPN: 4R13-14A004-BA
HALTERUNGSBAUGRUPPE, KABELBAUMMONTAGE
# 19
MPN: 695394
CLIP, ROHR
Rechtslenker
aus £11,66
aus £11,66
# 19
MPN: 699750
CLIP, ROHR
Linkslenker
aus £1,77
aus £1,77
# 20
MPN: 700126
SCHRAUBE, FLG, M6X20
aus £1,77
aus £1,77
# 21
MPN: 699634
CLIP, ROHR
aus £1,27
aus £1,27
# 22
MPN: 07-85128
CAP, FUNKUNTERDRÜCKUNG
# -
-
KANTENSCHUTZ
