2.4 - Vakuumsystem, Motor

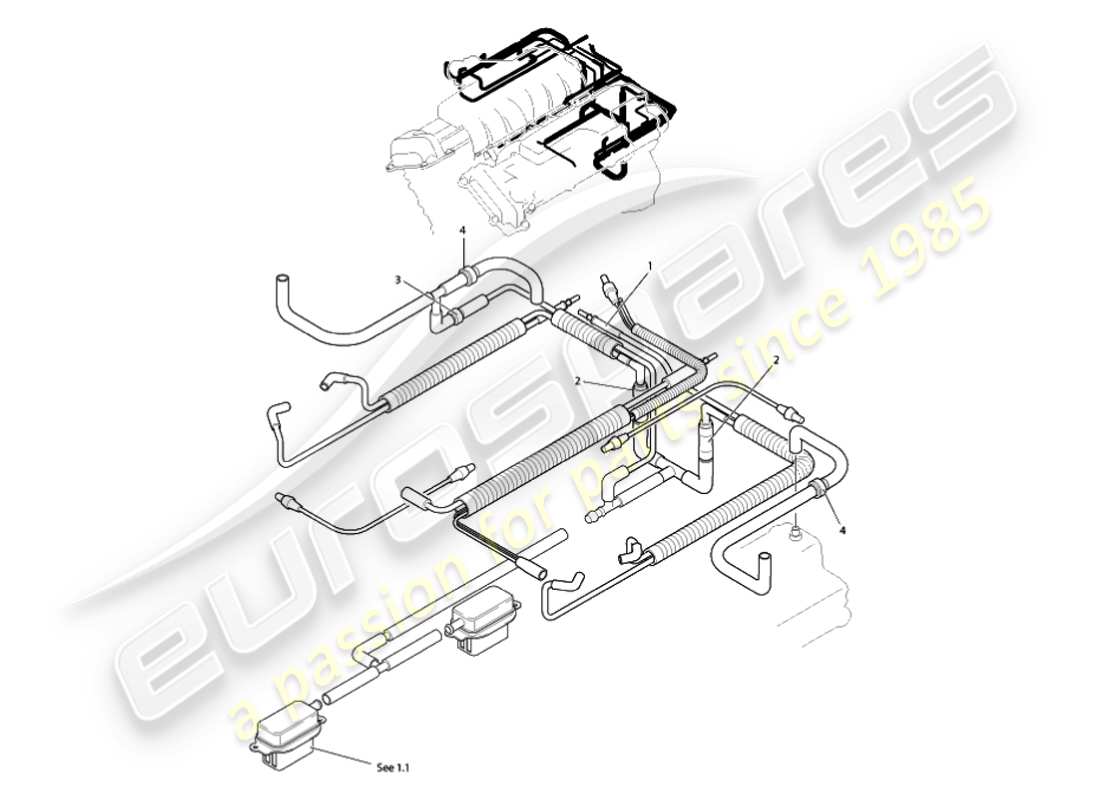

Aston Martin Vanquish (2007) Vacuum System, Engine Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-34-10170
VAKUUM-KABELBAUM
aus £441,36
aus £441,36
# 1
MPN: 5R13-9E498-AA
VAKUUM-KABELBAUM
Besiege S von (V) 501506
aus £388,25
aus £388,25
# 2
MPN: 34-85327
PCV-VENTIL
aus £309,12
aus £309,12
# 3
-
ÜBERDRUCKVENTIL
Verwenden Sie Artikel 1
# 4
-
RÜCKSCHLAGVENTIL
Verwenden Sie Artikel 1
# -
-
VAKUUMKABELBAUGRUPPE, EMS-VAKUUMSTEUERUNG
Besiege S von (V) 501506
# -
-
VAKUUMKABELBAUGRUPPE, EMS-VAKUUMSTEUERUNG, HAUPT
Besiege S von (V) 501506
