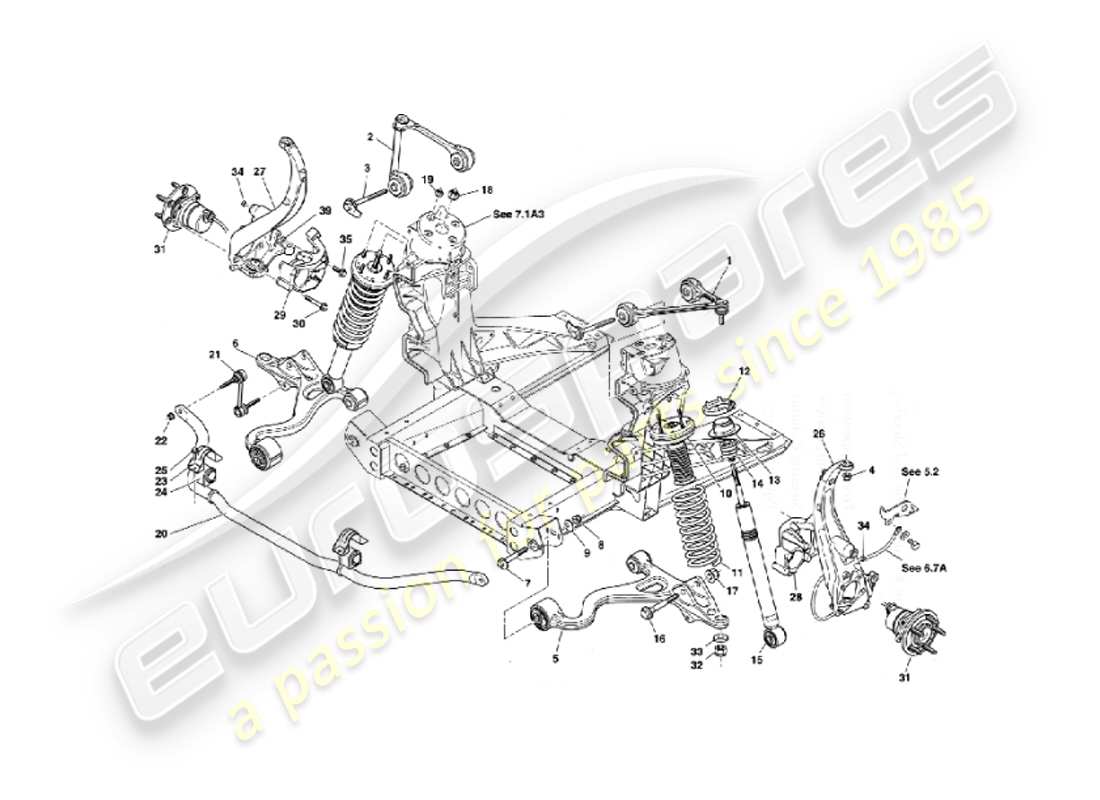

4.1 - Vorderradaufhängung
Aston Martin Vanquish (2007) Front Suspension Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-230435-AA
ARM- UND BUCHSEN-BAUGRUPPE, VORDERRADAUFHÄNGUNG OBEN, LINKS
aus £284,87
aus £284,87
# 2
MPN: 1R12-230434-AA
ARM- UND BUCHSEN-BAUGRUPPE, VORDERRADAUFHÄNGUNG OBEN, RECHTS
aus £284,87
aus £284,87
# 3
MPN: 700402
BOLZEN FLG, M10X75
aus £9,72
aus £9,72
# 4
MPN: 699876
MUTTER, FLG, M12
Ersetzung
Ersetzung
# 5
MPN: 1R12-232163-AD
LENKERBAUGRUPPE, VORDERRADAUFHÄNGUNG UNTEN, LINKS
aus £465,48
aus £465,48
# 6
MPN: 1R12-232162-AD
LENKER, VORDERRADAUFHÄNGUNG UNTEN, RECHTS
aus £465,48
aus £465,48
# 7
MPN: 1R12-234889-AA
NOCKENBOLZEN-BAUGRUPPE, VORDERES LCA
aus £50,58
aus £50,58
# 8
MPN: 699857
MUTTER, FLG, M14
# 9
MPN: 1R12-232726-AB
Scheibe, VORDERE LCA
aus £8,74
aus £8,74
# 9
MPN: 1R12-234890-AA
Scheibe, SECHSKANTSCHRAUBE, VORDERE LCA
aus £17,14
aus £17,14
# 10
MPN: 1R12-234129-AB
OBERE MONTAGE, VORDERER DÄMPFER
aus £155,68
aus £155,68
# 10
MPN: 1R12-23-10087
ISOLATOR, DÄMPFER OBERE MONTAGE/CLIP-UNTERSTÜTZUNG
aus £23,03
aus £23,03
# 11
MPN: 1R12-230436-AB
STRASSENFEDER VORNE
aus £147,56
aus £147,56
# 11
MPN: 4R12-236268-AA
ROAD-FEDER VORNE (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £157,38
aus £157,38
# 12
MPN: 1R12-231695-AA
CLIP, STRASSENFEDER
aus £238,62
aus £238,62
# 13
-
UNTERE MONTAGEBECHER
Teil der Dämpferbaugruppe
# 14
MPN: 1R12-230748-AC
STOSSGUMMI, VORNE
aus £80,12
aus £80,12
# 15
MPN: 1R12-232196-AG
DÄMPFER, VORNE
aus £521,27
aus £521,27
# 15
MPN: 4R12-236270-AB
DÄMPFER, VORNE, (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £391,27
aus £391,27
# 16
MPN: 699856
BOLZEN, FLG, KEGEL, M14X95
# 17
MPN: 699857
MUTTER, FLG, M14
# 18
MPN: 699876
MUTTER, FLG, M12
Ersetzung
Ersetzung
# 19
MPN: 699868
MUTTER, FLG, M8
aus £0,47
aus £0,47
# 20
MPN: 4R12-230669-AA
STABILISATOR, VORNE
aus £598,78
aus £598,78
# 21
MPN: 1R12-23-10088
LINK-BAUGRUPPE, VORDERER STABILISATOR
Ersetzung
Ersetzung
# 22
MPN: 700127
MUTTER, FLG, M10
aus £0,47
aus £0,47
# 23
MPN: 1R12-23-10089
MONTAGEHALTERUNG, VORDERER STABILISATOR
aus £12,14
aus £12,14
# 24
MPN: 1R12-23-10090
ISOLATOR, VORDERER STABILISATOR
aus £62,95
aus £62,95
# 25
MPN: 699866
BOLZEN, FLG, KEGEL, M10X20
aus £0,47
aus £0,47
# 26
MPN: 1R12-233223-AD
Achsschenkel, modifiziert, links
aus £1.310,63
aus £1.310,63
# -
-
VORDERER BÜGEL, (SVO-OPTION), LINKS
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# -
-
LENKARM, (SVO-OPTION), LINKS
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# 27
MPN: 1R12-233222-AD
Achsschenkel, modifiziert, rechts
aus £1.310,63
aus £1.310,63
# -
-
VORDERER PFEILER, (SVO-OPTION), RECHTS
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# -
-
LENKARM, (SVO-OPTION), RECHTS
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# -
-
SCHRAUBE, M10X45, LENKARM AN PFOSTEN, (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# -
-
SCHRAUBE, KAPPE HD, M12, LENKERARM AN PFEILER, (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# -
-
RINGDübel, Lenkarm an Pfosten, (SVO-Option)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# 28
MPN: 1R12-234564-AB
TRÄGERHALTER, VORDERRADBREMSSATTEL, RECHTS
aus £451,73
aus £451,73
# 29
MPN: 1R12-234565-AB
TRÄGERHALTER, VORDERRADBREMSSATTEL, LINKS
aus £475,54
aus £475,54
# 30
MPN: 1R12-284575-AA
SCHRAUBE, M12X80, VORDERNABE AN ACHSE
aus £1,67
aus £1,67
# -
-
SCHRAUBE, KAPPE HD, M10X40, (SVO-OPTION) VORDERNABE BIS ACHSE
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# -
-
Scheibe, EINFACH, M10, (SVO-OPTION) VORDERNABE BIS ACHSE
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# 31
MPN: 1R12-232248-AC
Naben- und Lagerbaugruppe, vordere Antiblockierbremse
aus £334,40
aus £334,40
# 31
MPN: 4G43-2B663-AA
NABEN- UND LAGER-BAUGRUPPE
Für verbesserte Bremsen
aus £344,27
aus £344,27
# 31
MPN: 4G43-2B663-AB
NABEN- UND LAGER-BAUGRUPPE
Besiege S von (V) 501506
# 32
MPN: 699766
NUT, FLCA, M16X1.5
aus £0,96
aus £0,96
# 33
MPN: 693075
Scheibe, M16X2MM
aus £0,47
aus £0,47
# 34
MPN: 1R12-284578-AA
DÜBEL, RING
# 35
MPN: 700128
BOLZEN, M12X45
aus £2,16
aus £2,16
# -
-
Hitzebeständiger Kabelbinder, ABS-Kabel
