4.4 - SERVOLENKUNG

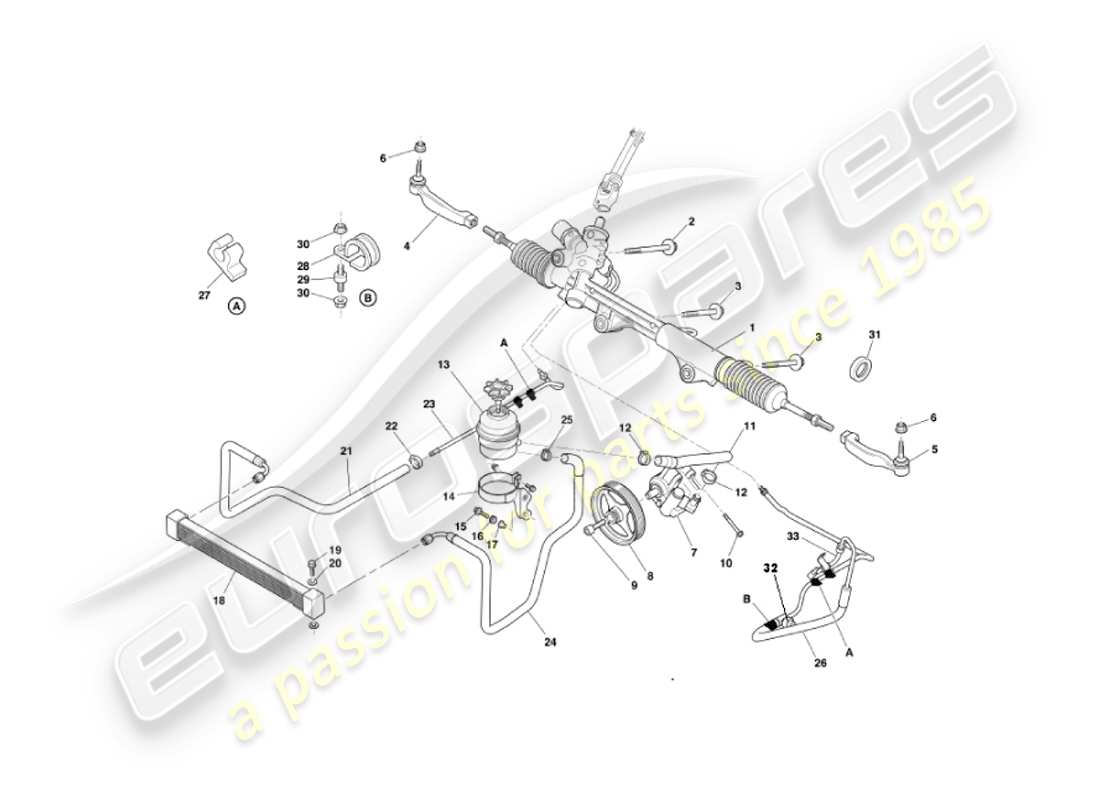

Aston Martin Vanquish (2007) Power Steering Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-242288-AD
Lenkgetriebe, komplett
Rechtslenker
# 1
MPN: 4R12-256284-AA
Lenkgetriebe, komplett
RHD (SVO-Option) / Vanquish S ab (V) 501506
aus £3.394,42
aus £3.394,42
# 1
MPN: 1R12-242289-AD
Lenkgetriebe, komplett
Linkslenker
aus £1.967,09
aus £1.967,09
# 1
MPN: 4R12-256285-AA
Lenkgetriebe, komplett
Linkslenker (SVO-Option) / Vanquish S ab (V) 501506
aus £3.479,29
aus £3.479,29
# 1
MPN: 1R12-24-10400
Lenkgetriebemanschette, links
aus £86,55
aus £86,55
# 1
MPN: 1R12-24-10399
Lenkgetriebemanschette, rechts
aus £86,55
aus £86,55
# 2
MPN: 699874
BOLZEN UND Scheibe, M12X151.7
aus £2,53
aus £2,53
# 3
MPN: 700988
BOLZEN FLG, M12X90
aus £5,20
aus £5,20
# 4
MPN: 1R12-24-10101
ENDE, LENKSPINDELARM-PLEELSTANGE, RECHTS
aus £104,82
aus £104,82
# 5
MPN: 1R12-24-10102
ENDE, LENKSPINDELARM-PLEELSTANGE, LINKS
aus £104,82
aus £104,82
# -
-
SPURSTANGENENDE
(SVO-Option)/Vanquish S From (V) 501506
# 6
MPN: 699876
MUTTER,FLG, M12
Ersetzung
Ersetzung
# 6
MPN: 703136-PK
NUT, M14X1.5 NYLOC
Packung mit 2 (SVO-Option)/Vanquish S
aus £4,71
aus £4,71
# 7
MPN: 1R12-24-10103
PUMPE, SERVOLENKUNG
# 8
MPN: 24-85419
RIEMENSCHEIBE, SERVOLENKPUMPE
# 9
-
SCHRAUBE, KAPPE HD
# 10
MPN: 699131
BOLZEN, FLG-PILOT, M8X70
P/S-Pumpe zum Zylinderblock
aus £1,83
aus £1,83
# 11
MPN: 1R12-240484-AF
SCHLAUCHBEHÄLTER ZUR PUMPE
aus £76,25
aus £76,25
# 12
MPN: JHC400401
CLIP, SCHLAUCH
# 13
MPN: 1R12-242727-AA
RESERVOIR, HYDRAULIKÖL
# 14
MPN: 1R12-242415-AB
HALTERUNG, PAS-RESERVOIR
aus £26,24
aus £26,24
# -
-
SCHRAUBE, FLG, M6X16
# 15
MPN: 700145
BOLZEN, FLG, M6X30
# 16
MPN: 32-80356
TÜLLE
aus £3,50
aus £3,50
# 17
MPN: 700119
ABSTANDSHALTER
aus £0,73
aus £0,73
# 18
MPN: 1R12-442060-AA
MATRIX, ÖLKÜHLER
aus £1.348,17
aus £1.348,17
# -
-
PAS-KÜHLER-KPL
Besiege S von (V) 501506
# 19
MPN: 700149
BOLZEN, HEX FLG, M8X30
aus £11,66
aus £11,66
# 20
MPN: 700150
Scheibe, EINFACH, M8
aus £0,54
aus £0,54
# 21
MPN: 1R12-243791-AB
SCHLAUCHBAUGRUPPE, RACKROHR ZUM PAS-KÜHLER
aus £417,15
aus £417,15
# 21
MPN: 1R12-245731-AA
SCHLAUCHBAUGRUPPE, RACKROHR ZUM PAS-KÜHLER
Autos aus dem Nahen Osten
aus £230,17
aus £230,17
# 21
MPN: 5R13-3A713-AA
SCHLAUCHBAUGRUPPE, RACKROHR ZUM PAS-KÜHLER
Besiege S von (V) 501506
aus £751,50
aus £751,50
# 22
MPN: 699721
OETIKER SCHLAUCHKLEMME 21MM DURCHM
aus £1,72
aus £1,72
# 23
MPN: 1R12-240482-AE
ROHRBAUGRUPPE, RACK-RÜCKFÜHRUNG
Rechtslenker
aus £74,19
aus £74,19
# 23
MPN: 1R12-241388-AE
ROHRBAUGRUPPE, RACK-RÜCKFÜHRUNG
Linkslenker
aus £84,55
aus £84,55
# 24
MPN: 1R12-243790-AC
SCHLAUCHBAUGRUPPE, KÜHLER AN PAS-FLASCHE
aus £578,38
aus £578,38
# 24
MPN: 1R12-245732-AC
SCHLAUCHBAUGRUPPE, KÜHLER AN PAS-FLASCHE
Autos aus dem Nahen Osten
# 24
MPN: 5R13-3E525-AA
SCHLAUCHBAUGRUPPE, KÜHLER AN PAS-FLASCHE
Besiege S von (V) 501506
aus £159,70
aus £159,70
# 25
MPN: 699721
OETIKER SCHLAUCHKLEMME 21MM DURCHM
aus £1,72
aus £1,72
# 26
MPN: 1R12-240485-AE
SCHLAUCHBAUGRUPPE, PAS-DRUCKLEITUNG
Rechtslenker
aus £158,98
aus £158,98
# 26
MPN: 1R12-241387-AE
SCHLAUCHBAUGRUPPE, PAS-DRUCKLEITUNG
Linkslenker
aus £460,90
aus £460,90
# 27
MPN: 699710
CLIP, PAS-ROHRE AN QUERTRÄGER
aus £0,62
aus £0,62
# 28
MPN: 699711
P-CLIP, 23MM DIA X 15XM6
aus £1,22
aus £1,22
# 29
MPN: 699709
ISOLATOR
# 30
MPN: 699877
MUTTER, SECHSKANT FLG M6
Ersetzung
Ersetzung
# 31
MPN: 1R12-254454-AB
Wegbegrenzer, Lenkgetriebe
aus £66,98
aus £66,98
# 31
MPN: 4R12-256292-AA
Federwegbeschränkung, Lenkgetriebe
(SVO-Option)/Vanquish S From (V) 501506
aus £14,04
aus £14,04
# -
-
SPURSTANGE KOMPL., KURZ
# -
-
SPURSTANGE KOMPL., LANG
# 32
MPN: 1R12-24-10105
SCHALTER, PAS-PUMPENDRUCK
aus £219,44
aus £219,44
# 33
MPN: 1R12-243557-AB
ROHRBAUGRUPPE, PAS-ROHR ZUM CRIMPEN
# 33
MPN: 4R13-3494-AA
ROHRBAUGRUPPE, PAS-ROHR AN VERBINDUNG
aus £209,02
aus £209,02
# -
-
KLEMME, SCHLAUCH
# -
-
KLEMME, SCHLAUCH
# -
-
FLÜSSIGKEIT, SERVOLENKUNG
