5.2 - Vorderradbremsen

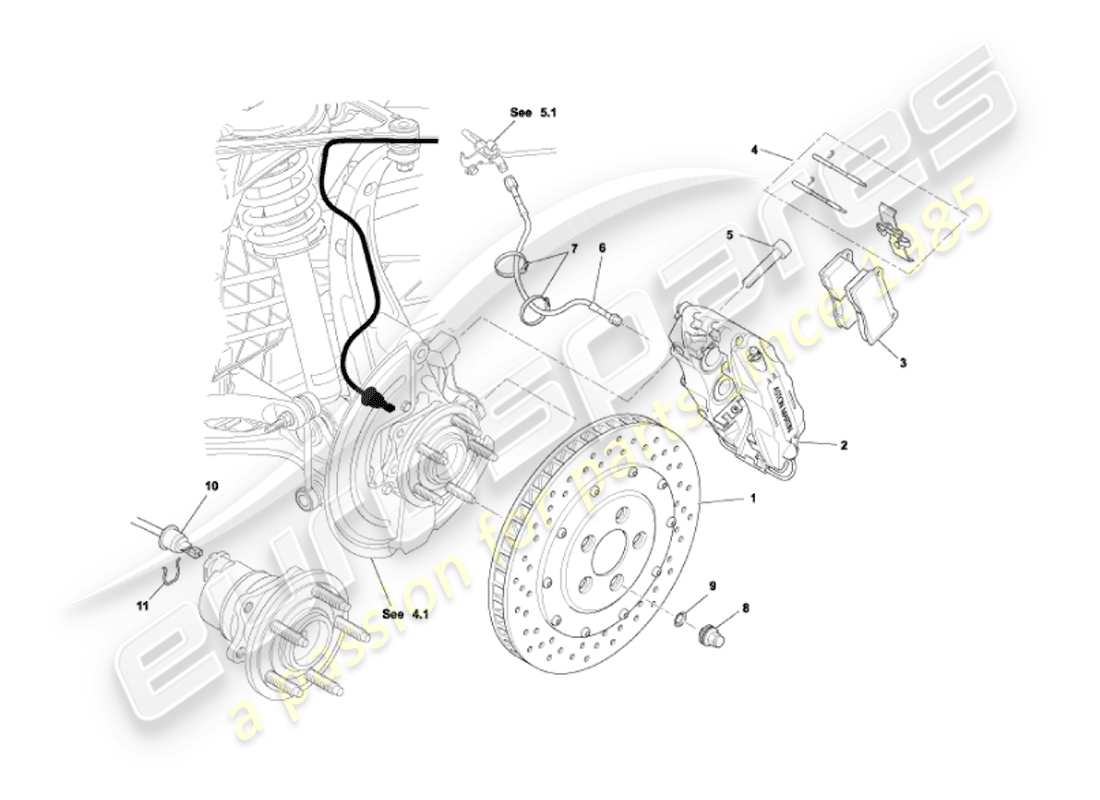

Aston Martin Vanquish (2007) Front Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-28-10764
KIT, BREMSSCHEIBEN, BELÜFTET, VORNE, LINKS UND RECHTS
Bis zu (V) 501285 – Kit enthält beide Vorderscheiben
aus £1.415,59
aus £1.415,59
# -
-
SCHEIBENBAUGRUPPE, BELÜFTET, VORNE, LINKS
Von (V) 501286
# -
-
SCHEIBENBAUGRUPPE, BELÜFTET, VORNE, LINKS (SVO-OPTION)
Für verbesserte Bremsen
# -
-
SCHEIBENBAUGRUPPE, VORNE, (520 PS) LINKS
Besiege S von (V) 501506
# -
-
SCHEIBENBAUGRUPPE, BELÜFTET, VORNE, RECHTS
Von (V) 501286
# -
-
SCHEIBENBAUGRUPPE, BELÜFTET, VORNE, RECHTS (SVO-OPTION)
Für verbesserte Bremsen
# -
-
SCHEIBENBAUGRUPPE, VORNE, (520 PS) RH
Besiege S von (V) 501506
# 2
MPN: 1R12-280459-AF
Bremssattel, vorne – links
Bis zu (V) 501285
aus £546,85
aus £546,85
# -
-
Bremssattel, vorne – links
Von (V) 501286
# -
-
BREMSSATTEL, VORN – LINKS GRAU (SVO-OPTION)
Für verbesserte Bremsen – Vanquish S ab (V) 501506
# -
-
BREMSSATTEL, VORNE - LINKS, SCHWARZ
Bis zu (V) 501285
# -
-
BREMSSATTEL, VORNE - LINKS, SCHWARZ
Von (V) 501286
# -
-
BREMSSATTEL, VORN – LINKS SCHWARZ (SVO-OPTION)
Für verbesserte Bremsen – Vanquish S ab (V) 501506
# -
-
BREMSSATTEL, VORNE - LINKS, GOLD
Bis zu (V) 501285
# -
-
BREMSSATTEL, VORNE - LINKS, GOLD
Von (V) 501286
# -
-
BREMSSATTEL, VORN – LINKS GOLD (SVO-OPTION)
Für verbesserte Bremsen
# -
-
BREMSSATTEL, VORNE - LINKS, ROT
Bis zu (V) 501285
# -
-
BREMSSATTEL, VORNE - LINKS, ROT
Von (V) 501286
# -
-
BREMSSATTEL, VORN – LINKS ROT (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
# -
-
BREMSSATTEL, VORN – LINKS SILBER (520 PS)
Besiege S von (V) 501506
# -
-
Bremssattel, vorne – rechts
Bis zu (V) 501285
# -
-
Bremssattel, vorne – rechts
Von (V) 501286
# -
-
BREMSSATTEL, VORN – RECHTS GRAU (SVO-OPTION)
Für verbesserte Bremsen – Vanquish S ab (V) 501506
# -
-
BREMSSATTEL, VORN – RECHTS, SCHWARZ
Bis zu (V) 501285
# -
-
BREMSSATTEL, VORN – RECHTS, SCHWARZ
Von (V) 501286
# -
-
BREMSSATTEL, VORN – RECHTS SCHWARZ (SVO-OPTION)
Für verbesserte Bremsen – Vanquish S ab (V) 501506
# -
-
BREMSSATTEL, VORN – RECHTS, GOLD
Bis zu (V) 501285
# -
-
BREMSSATTEL, VORN – RECHTS, GOLD
Von (V) 501286
# -
-
BREMSSATTEL, VORN – RH GOLD (SVO-OPTION)
Für verbesserte Bremsen
# -
-
Bremssattel, vorne – rechts, rot
Bis zu (V) 501285
# -
-
Bremssattel, vorne – rechts, rot
Von (V) 501286
# -
-
Bremssattel, vorne – rechts, rot (SVO-Option)
Für verbesserte Bremsen – Vanquish S ab (V) 501506
# -
-
BREMSSATTEL, VORN – RH SILBER (520 PS)
Besiege S von (V) 501506
# 3
MPN: 1R12-285403-AA
BREMSBELÄGE KOMPL., VORNE, RECHTS
Bis zu (V) 501285
Ersetzung
Ersetzung
# -
-
BREMSBELÄGE KOMPL., VORNE, LINKS
Bis zu (V) 501285
# -
-
KIT, BREMSBELÄGE, VORN
Von (V) 501286
# -
-
BREMSBELÄGE KOMPL., VORNE
Für verbesserte Bremsen – Vanquish S
# 4
MPN: 28-85451
CLIP- UND PIN-KIT
Für Standard-Bremsbeläge
aus £41,22
aus £41,22
# 5
MPN: 1R12-284577-AA
BOLZEN, M12X65-KAPPENKOPF
# 5
MPN: 3R12-285956-AA
SCHRAUBE, KABELKOPF, M12 X 80 – 12.9 (SVO-OPTION)
Für verbesserte Bremsen – Vanquish S ab (V) 501506
aus £11,54
aus £11,54
# -
-
LOCTITE 242
# 6
MPN: 1R12-280464-AE
BREMSSCHLAUCH KOMPL., VORNE
aus £67,14
aus £67,14
# 6
MPN: 4R12-286132-AA
BREMSSCHLAUCH, VORN, (SVO-OPTION)
Für verbesserte Bremsen/Vanquish S ab (V) 501506
aus £190,88
aus £190,88
# 7
MPN: 699233
KABELBINDER
# 8
MPN: 1R12-36-10006
RADMUTTER, M12X1.5
# -
-
RADMUTTER, M14X2
Besiege S von (V) 501506
# 9
MPN: 699878
HALTER, MUTTER, M12
aus £6,56
aus £6,56
# 10
MPN: 1R12-90-10109
SENSORBAUGRUPPE, VORDERRADBREMSE ANTI-LOCKIEREN
# -
-
SENSOR, ABS VORNE (SVO-OPTION)
Für verbesserte Bremsen – Vanquish S ab (V) 501506
# 11
MPN: 1R12-282419-AA
CLIP, VORDERES ABS-SENSORKABEL
aus £0,82
aus £0,82
# -
-
SCHRAUBE, M5X12 SENSORBEFESTIGUNG (SVO-OPTION)
Für verbesserte Bremsen – Vanquish S ab (V) 501506
