aston martin vanquish (2007) körper struktur teilediagramm

7.1A1 - Körper Struktur

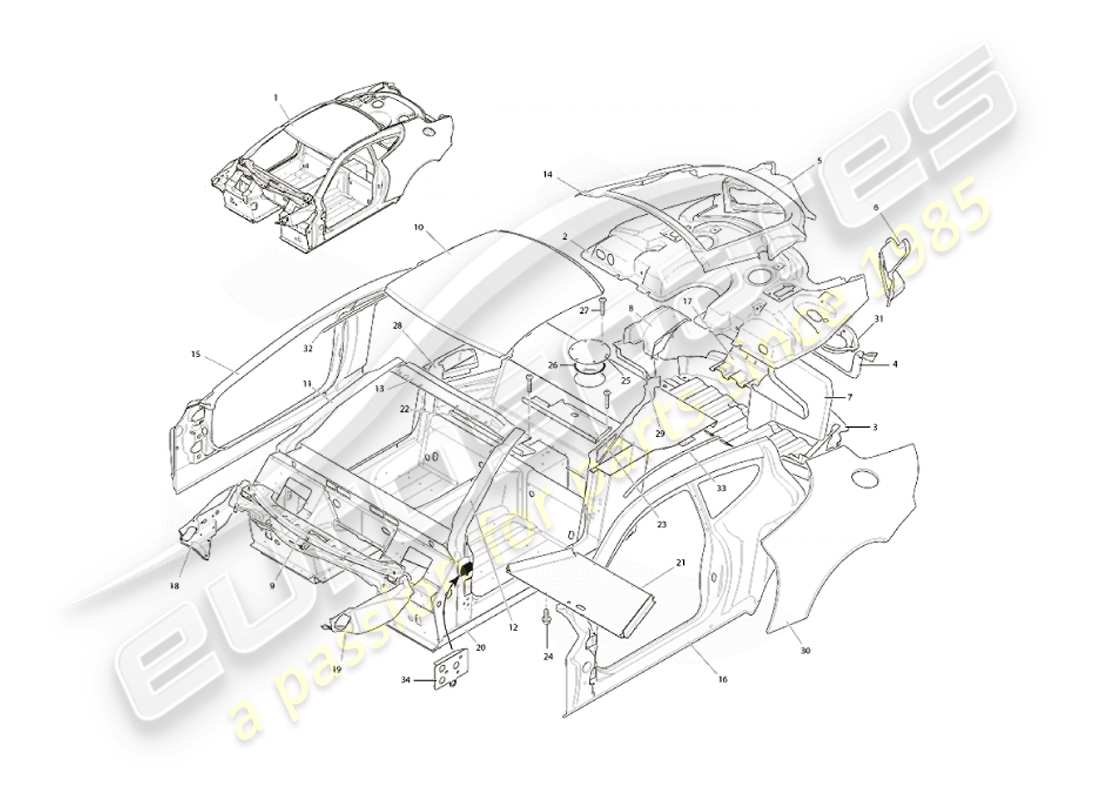

Aston Martin Vanquish (2007) Body Structure Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
        #
        Artikelnummer
        Beschreibung
        Schlüssel
        Preis
        # 1
        MPN: 1R12-60-10372
        KAROSSERIESTRUKTUR, AUF SERVICE-NIVEAU GEBAUT
        C/W-Dach, Kotflügel, Türen und Kofferraumdeckel, Strukturkat. Nur A
        aus £86.889,23
        aus £86.889,23
        KAROSSERIESTRUKTUR, AUF SERVICE-NIVEAU GEBAUT Genuine Aston Martin – Neu (bestellen)
        # 2
        MPN: 1R12-161458-AH
        OBERES LADEDECK, KOMPL
        Bis zu (V) 500515+500522-525,Strukturkat. Nur A
        MONTAGE DES OBEREN LADUNGSDECKS Genuine Aston Martin – Neu (bestellen)
        # 2
        MPN: 3R12-165668-AA
        OBERES LADEDECK, KOMPL
        Von (V) 500516-21+526on bis zu (V) 501285, Strukturkat. Nur A
        MONTAGE DES OBEREN LADUNGSDECKS Genuine Aston Martin – Neu (bestellen)
        # 2
        MPN: 4R12-165668-AB
        OBERES LADEDECK, KOMPL
        Aus (V) 500286, Strukturkat. Nur A
        MONTAGE DES OBEREN LADUNGSDECKS Genuine Aston Martin – Neu (bestellen)
        # 2
        MPN: 6R12-165668-AA
        OBERES LADEDECK, KOMPL
        06MY aus (V) 501949, Strukturkat. Nur A
        MONTAGE DES OBEREN LADUNGSDECKS Genuine Aston Martin – Neu (bestellen)
        # 3
        MPN: 1R12-162965-AH
        UNTERES LADUNGSDECK, KOMPL
        Strukturkat. Nur A
        aus £3.924,35
        aus £3.924,35
        UNTERE LADEDECKBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
        # 3
        MPN: 5R13-47000-AA
        UNTERES LADUNGSDECK, KANADA
        Vanquish S von (V) 501506, Strukturkat. Nur A
        aus £2.266,16
        aus £2.266,16
        UNTERE LADEDECKBAUGRUPPE, KANADA Genuine Aston Martin – Neu (bestellen)
        # -
        -
        EINFÜLLUNG, UNTERES LADECK
        Strukturkat. Nur A
        # -
        -
        BLENDETÜLLE, 32MM
        # 4
        MPN: 1R12-161055-AF
        DICHTUNGSTRÄGER, OBERES FRACHDECK
        Strukturkat. Nur A
        DICHTUNGSTRÄGER, OBERES FRACHDECK Genuine Aston Martin – Neu (bestellen)
        # 5
        MPN: 3R12-165690-AA
        LAMPENVERSTÄRKUNG, RECHTS
        Strukturkat. Nur A
        aus £911,49
        aus £911,49
        LAMPENVERSTÄRKUNG, RECHTS Genuine Aston Martin – Neu (bestellen)
        # 6
        MPN: 3R12-165691-AA
        LAMPENVERSTÄRKUNG, LINKS
        Strukturkat. Nur A
        aus £919,18
        aus £919,18
        LAMPENVERSTÄRKUNG, LINKS Genuine Aston Martin – Neu (bestellen)
        # 7
        MPN: 1R12-161056-AC
        ABDECKUNG, EINFÜLLROHR, KOFFERRAUM
        Strukturkat. Nur A
        aus £216,00
        aus £216,00
        ABDECKUNG, EINFÜLLROHR, KOFFERRAUM Genuine Aston Martin – Neu (bestellen)
        # 8
        MPN: 1R12-162371-AE
        HALTERUNG, HECKSCHEIBENVERKLEIDUNG
        Bis zu (V) 501285, Strukturkat. Nur A
        aus £398,38
        aus £398,38
        HALTERUNG, HECKSCHEIBENVERKLEIDUNG Genuine Aston Martin – Neu (bestellen)
        # 8
        MPN: 4R12-162371-AA
        HALTERUNG, HECKSCHEIBENVERKLEIDUNG
        Aus (V) 501286, Strukturkat. Nur A
        HALTERUNG, HECKSCHEIBENVERKLEIDUNG Genuine Aston Martin – Neu (bestellen)
        # 9
        MPN: 1R12-632310-AP
        PLENUMKAMMER-BAUGRUPPE
        Strukturkat. Nur A
        aus £2.861,52
        aus £2.861,52
        MONTAGE DER PLENUMKAMMER Genuine Aston Martin – Neu (bestellen)
        # 10
        MPN: 1R12-634587-AA
        DACHPLATTEN-BAUGRUPPE
        Strukturkat. Nur A
        aus £504,90
        aus £504,90
        DACHPLATTENBAUGRUPPE MIT ANTENNE Genuine Aston Martin – Neu (bestellen)
        # 10
        MPN: 1R12-634587-AA
        DACHPLATTENBAUGRUPPE, MIT ANTENNE
        Vanquish S von (V) 501506, Strukturkat. Nur A
        aus £504,90
        aus £504,90
        DACHPLATTENBAUGRUPPE MIT ANTENNE Genuine Aston Martin – Neu (bestellen)
        # 11
        MPN: 1R12-212100-AC
        VERSTÄRKUNG, EINE SÄULE, RH
        NSS
        VERSTÄRKUNG, EINE SÄULE, RH Genuine Aston Martin – Neu (bestellen)
        # 12
        MPN: 1R12-212101-AC
        VERSTÄRKUNG, EINE SÄULE, LH
        NSS
        VERSTÄRKUNG, EINE SÄULE, LH Genuine Aston Martin – Neu (bestellen)
        # 13
        MPN: 1R12-210663-AF
        VERSTÄRKUNG, FRONTKOPF
        Strukturkat. Nur A
        aus £1.247,21
        aus £1.247,21
        VERSTÄRKUNG, FRONTKOPF Genuine Aston Martin – Neu (bestellen)
        # -
        -
        SURROUND-BAUGRUPPE, HINTERER BILDSCHIRM (ÜBERARBEITUNG)
        Vanquish S von (V) 501506, Strukturkat. Nur A
        # 14
        MPN: 1R12-213357-AG
        SURROUND-BAUGRUPPE, HINTERER BILDSCHIRM
        Strukturkat. Nur A
        aus £1.106,19
        aus £1.106,19
        SURROUND-BAUGRUPPE, HINTERER BILDSCHIRM Genuine Aston Martin – Neu (bestellen)
        # 15
        MPN: 1R12-630092-AT
        KÖRPERSEITE, RECHTS
        Strukturkat. Nur A
        aus £1.967,09
        aus £1.967,09
        KAROSSERIESEITIGE MONTAGE, RECHTS Genuine Aston Martin – Neu (bestellen)
        # 16
        MPN: 1R12-630091-AT
        KÖRPERSEITE, LINKS
        Strukturkat. Nur A
        aus £1.967,09
        aus £1.967,09
        KAROSSERIESEITIGE MONTAGE, LINKS Genuine Aston Martin – Neu (bestellen)
        # 17
        MPN: 1R12-162366-AB
        STREBE, UNTERES LADECK, HINTEN
        Strukturkat. Nur A
        STREBE, UNTERES LADECK, HINTEN Genuine Aston Martin – Neu (bestellen)
        # 18
        MPN: 1R12-631206-AJ
        PANELSCHÜRZE, RECHTS
        Strukturkat. Nur A
        PANELSCHÜRZE, RECHTS Genuine Aston Martin – Neu (bestellen)
        # 19
        MPN: 1R12-631207-AJ
        PANELSCHÜRZE, LINKS
        Strukturkat. Nur A
        PANELSCHÜRZE, LINKS Genuine Aston Martin – Neu (bestellen)
        # 20
        MPN: 1R12-160332-AJ
        GEBUNDENE MONOCOQUE-BAUGRUPPE
        Bis V 500515+500522-525, Strukturkat. Nur A
        GEBUNDENE MONOCOQUE-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
        # 20
        MPN: 3R12-165714-AA
        GEBUNDENE MONOCOQUE-BAUGRUPPE
        Von V 500516-21+526 bis zu (V) 500820, Strukturkat. Nur A
        GEBUNDENE MONOCOQUE-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
        # 20
        MPN: 3R12-165714-AB
        GEBUNDENE MONOCOQUE-BAUGRUPPE
        Von V 500821 bis TBA, Strukturkat. Nur A
        GEBUNDENE MONOCOQUE-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
        # 20
        MPN: 3R12-165714-AC
        GEBUNDENE MONOCOQUE-BAUGRUPPE
        Von V TBA bis (V) 501400, Strukturkat. Nur A
        GEBUNDENE MONOCOQUE-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
        # 20
        MPN: 3R12-165714-AD
        GEBUNDENE MONOCOQUE-BAUGRUPPE
        Aus V 501401, Strukturkat. Nur A
        GEBUNDENE MONOCOQUE-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
        # 21
        MPN: 1R12-160584-AE
        PANEL ASSY TANK SCHER
        Strukturkat. Nur A
        PANEL-MONTAGE-TANK-SCHERE Genuine Aston Martin – Neu (bestellen)
        # 22
        MPN: 1R12-160590-AF
        PANEL-UNTERSITZSCHERE, RECHTS
        Strukturkat. Nur A
        aus £168,29
        aus £168,29
        PANEL, UNTERSITZSCHERE, RHS Genuine Aston Martin – Neu (bestellen)
        # 23
        MPN: 1R12-160591-AF
        PANEL-UNTERSITZSCHERE, LINKS
        Strukturkat. Nur A
        aus £168,29
        aus £168,29
        PANEL, UNTERSITZSCHERE, LINKS Genuine Aston Martin – Neu (bestellen)
        # 24
        MPN: 700170
        SCHRAUBE, FLG, M8 X 16
        Strukturkat. Nur A
        SCHRAUBE, FLANSCH , M8 X 16 Genuine Aston Martin – Neu (bestellen)
        # 25
        MPN: 1R12-161115-AB
        PANEL, ZUGANG ZUM TANKSENDER
        aus £18,71
        aus £18,71
        PANEL, ZUGANG ZUM TANKSENDER Genuine Aston Martin – Neu (bestellen)
        # 26
        MPN: 1R12-161114-AA
        DICHTUNG, ZUGANG ZUM TANKSENDER
        aus £3,62
        aus £3,62
        DICHTUNG, ZUGANG ZUM TANKSENDER Genuine Aston Martin – Neu (bestellen)
        # 28
        MPN: 1R12-630288-AK
        VERKLEIDUNG, HINTERER TEIL INNEN, RECHTS
        Strukturkat. Nur A
        aus £234,25
        aus £234,25
        VERKLEIDUNG, HINTERER TEIL INNEN, RECHTS Genuine Aston Martin – Neu (bestellen)
        # 29
        MPN: 1R12-630289-AK
        VERKLEIDUNG, HINTERER TEIL INNEN, LINKS
        Strukturkat. Nur A
        aus £234,25
        aus £234,25
        VERKLEIDUNG, HINTERER TEIL INNEN, LINKS Genuine Aston Martin – Neu (bestellen)
        # 30
        MPN: 1R12-631029-AC
        VERKLEIDUNG, HINTERES TEIL AUSSEN, LINKS
        Strukturkat. Nur A
        aus £4.451,58
        aus £4.451,58
        PANEL-BAUGRUPPE, HINTERES TEIL AUSSEN, LINKS Genuine Aston Martin – Neu (bestellen)
        # 31
        -
        KRAFTSTOFFEINFÜLLBEHÄLTER
        Teil der Platte komplett, hinteres äußeres Viertel, links, Strukturkat. Nur A
        # -
        -
        VERKLEIDUNG, HINTERES TEIL AUSSEN, RECHTS
        Strukturkat. Nur A
        # 32
        MPN: 1R12-784198-AA
        ZIERLEISTE, DACHSEITE, RECHTS
        Strukturkat. Nur A
        ZIERLEISTE, DACHSEITE, RECHTS Genuine Aston Martin – Neu (bestellen)
        # 33
        MPN: 1R12-784199-AA
        ZIERLEISTE, DACHSEITE, LINKS
        Strukturkat. Nur A
        ZIERLEISTE, DACHSEITE, LINKS Genuine Aston Martin – Neu (bestellen)
        # 34
        MPN: 1R12-161128-AE
        Mutternplatte, Türscharnier oben, rechts
        Strukturkat. Nur A
        aus £49,56
        aus £49,56
        Mutternplatte, Türscharnier oben, rechts Genuine Aston Martin – Neu (bestellen)
        # 34
        MPN: 1R12-161129-AE
        Mutternplatte, Türscharnier oben, links
        Strukturkat. Nur A
        aus £49,56
        aus £49,56
        Mutternplatte, Türscharnier oben, links Genuine Aston Martin – Neu (bestellen)
