7.8D1 - Hitzeabweiser und -schilde

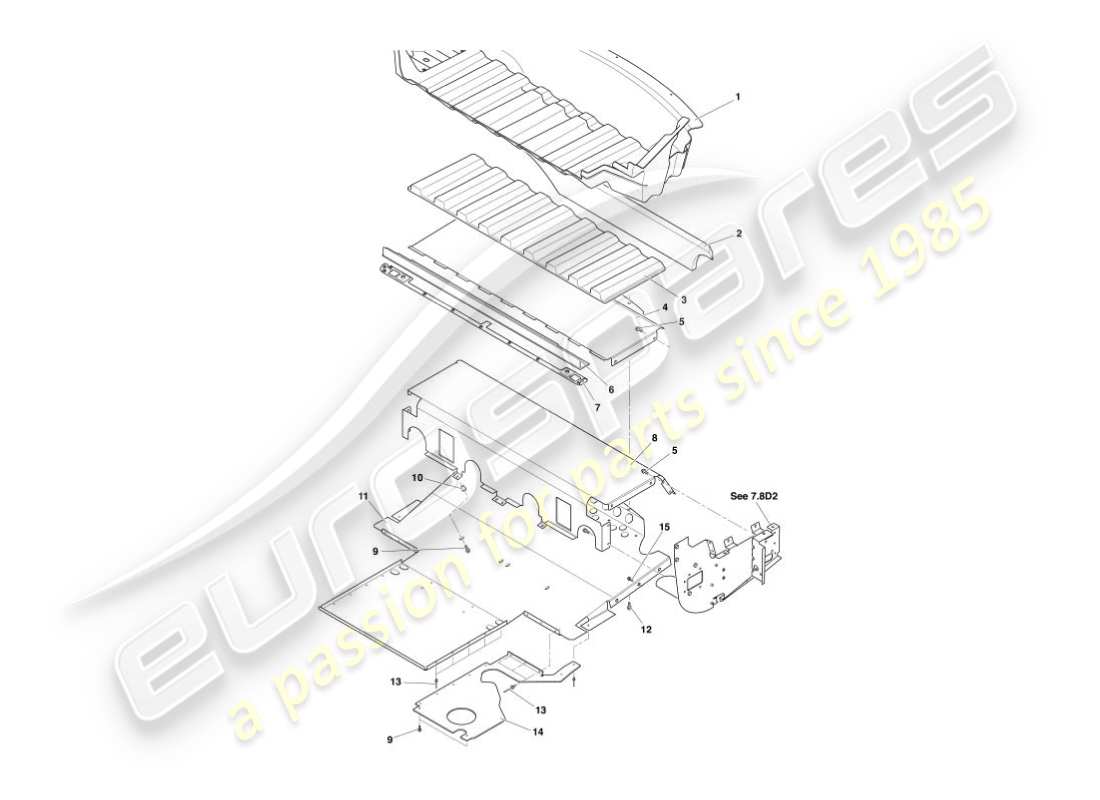

Aston Martin Vanquish (2007) Heat Deflectors & Shields Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 1R12-162965-AF
UNTERES LADECK
# 2
MPN: 1R12-102932-AB
ISOLIERUNG, LCD-RÜCKSEITE
aus £10,38
aus £10,38
# 3
MPN: 1R12-102370-AB
ISOLIERUNG, LCD-UNTERSEITE
aus £315,37
aus £315,37
# 4
MPN: 1R12-102884-AF
SICHERUNGSPANEL, LCD-ISOLIERUNG
aus £172,69
aus £172,69
# 5
MPN: 700103
SCHRAUBE, FLG, M6X12
# 6
MPN: 1R12-160347-AF
TANKBAY-QUERTRÄGER, (TEIL DES MONOCOQUE)
# 7
MPN: 1R12-160952-AC
NUTPLATTE, TANKBAY-QUERTRÄGER
# 8
MPN: 1R12-102659-AE
KANALSCHALLDÄMPFER
Bis zur Fahrgestellnummer 500206
aus £243,51
aus £243,51
# 8
MPN: 1R12-102659-AG
KANALSCHALLDÄMPFER
AB FIN 500207
aus £191,88
aus £191,88
# 9
MPN: 700266
SCHRAUBE UND Scheibe, M6X16
# 10
MPN: 699282
RISS, M6
aus £0,47
aus £0,47
# 11
MPN: 1R12-180665-AJ
DIFFUSOR, HINTEN
Teil von Artikel 14
# 12
MPN: 700267
SCHRAUBEN
# -
-
Scheibe, M4, SCHWARZ
# 13
MPN: 700162
POP-NIET, 4.9MM
aus £0,47
aus £0,47
# 14
MPN: 1R12-185742-AA
DIFFUSOR-BAUGRUPPE
aus £700,94
aus £700,94
# 15
MPN: 700248
SCHRAUBE, 4.8X13
# -
-
ISOLATOR
PACKUNG MIT 4
# -
-
MUTTER, M4, HEX FLG
PACKUNG MIT 20
# -
-
SCHRAUBE, M4X8MM, POZIDRIVE, SCHWARZ
# -
-
Scheibe, M4, ZINK, SCHWARZ
# -
-
Scheibe, M5X19X1.5THK, S/STL, SCHWARZ
