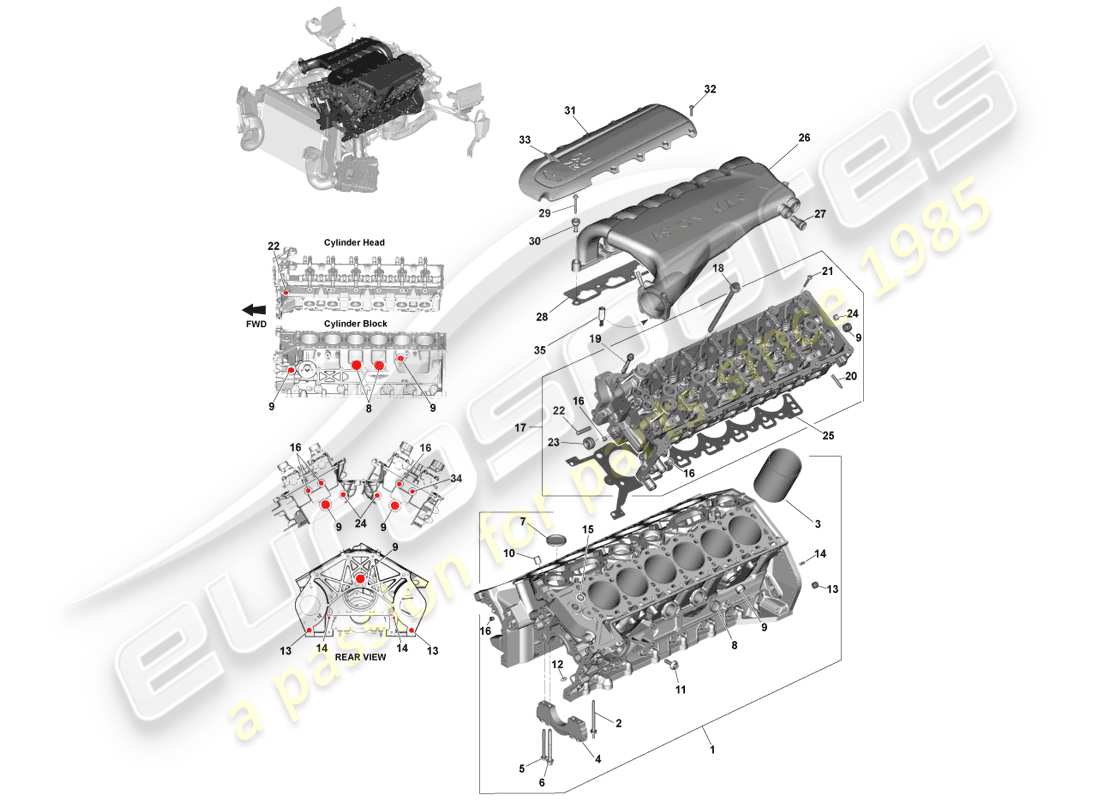

03-0100-E1 - Motorstruktur
Aston Martin Vanquish (2013) Engine Structure Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: CD33-6007-AA
MOTORBAUGRUPPE, AM11
Bis zu 15MY
aus £21.803,43
aus £21.803,43
# -
MPN: FD43-6007-AA
MOTORBAUGRUPPE, AM29
Von 15MY->17.5MY
# -
MPN: HD33-6007-AA
MOTORBAUGRUPPE, AM27
Von 17.5MY, Vanquish S
aus £35.584,62
aus £35.584,62
# -
-
Die Motoren werden nicht mit Pilotlager geliefert. BITTE SEPARAT BESTELLEN
# 1
MPN: CD33-6010-AE
ZYLINDERBLOCK-BAUGRUPPE
aus £13.240,55
aus £13.240,55
# 1
MPN: ED23-6010-AC
ZYLINDERBLOCK-BAUGRUPPE
AM27
aus £9.076,73
aus £9.076,73
# 2
MPN: 01-85133
Stehbolzen, Lagerdeckel
aus £17,36
aus £17,36
# 3
MPN: 7G43-6055-AA
ZYLINDERBUCHSE, V12
aus £37,54
aus £37,54
# 4
MPN: 1R12-01-10678
KAPPE, KURBELWELLEN-HAUPTLAGER
aus £53,80
aus £53,80
# 5
MPN: 34G43-01-10202
BOLZEN, M8X1.25X82, SECHSKANTKOPF
# 6
MPN: 4G43-01-10203
BOLZEN, M10X1.5X91
aus £9,37
aus £9,37
# 7
MPN: 01-85000
STECKER, BECHER
aus £10,13
aus £10,13
# 8
MPN: 01-84997
STECKER, BECHER, 1.25
aus £3,12
aus £3,12
# 9
MPN: 01-84998
STECKER, 3/4X14
aus £1,00
aus £1,00
# 10
MPN: W701202-S300
PIN, 8X18.25
# 11
MPN: 4G43-01-10819
SCHRAUBE, HAUPTLAGERKAPPE
aus £23,64
aus £23,64
# 12
MPN: W701228-S300
PIN, 8X18.25
# 13
MPN: 699134
DÜBEL, HOHL
aus £11,20
aus £11,20
# 14
MPN: W701500-S300
PIN, 6X16
# 15
MPN: 704775
STECKER, 19.35, EXP-BECHER
aus £0,78
aus £0,78
# 16
MPN: 01-86452
STECKER, 1/4-18 X10.8
aus £10,13
aus £10,13
# 17
MPN: CD33-6M099-AA
ZYLINDERKOPF KOMPL., LINKS
AM11/29, mit Ventilen, Einstellern und Federn, weniger Nockenwellen
aus £9.506,50
aus £9.506,50
# 17
MPN: FD33-6M099-AA
ZYLINDERKOPF KOMPL., LINKS
AM27. Mit Ventilen, Einstellern und Federn, weniger Nockenwellen
# 17
MPN: CD33-6F093-AA
ZYLINDERKOPF KOMPL., RECHTS
AM11/29, mit Ventilen, Einstellern und Federn, weniger Nockenwellen
# 17
MPN: ED23-6F093-AA
ZYLINDERKOPF KOMPL., RECHTS
AM27. Mit Ventilen, Einstellern und Federn, weniger Nockenwellen
# 17
MPN: CD33-6050-BB
ZYLINDERKOPF, LINKS
AM11/29, nackt
# 17
MPN: FD33-6050-BB
ZYLINDERKOPF, LINKS
AM27. Nackt
# 17
MPN: CD33-6049-BB
ZYLINDERKOPF RECHTS
AM11/29, nackt
aus £4.681,69
aus £4.681,69
# 17
MPN: ED23-6049-AB
ZYLINDERKOPF RECHTS
AM27. Nackt
aus £7.930,18
aus £7.930,18
# 18
MPN: 06-86044
BOLZEN, M10X1.5X151.5, SECHSKANTFLANSCHKOPF
aus £12,61
aus £12,61
# 19
MPN: 703690
BOLZEN, M8X63, SECHSKANTFLANSCHKOPF
aus £17,93
aus £17,93
# 20
MPN: 703704
BOLZEN, M8X13.6+16, SECHSKANTKOPF
aus £6,50
aus £6,50
# 21
MPN: W500302-S430
BOLZEN, M6X1.06 X 40 SECHSKANTKOPF
# 22
MPN: W701501-S300
STIFT, 10X49.25, DÜBEL
# 23
MPN: W701518-S900
STECKER, 1X 1.5, BUCHSE HEX HD
# 24
MPN: 06-86441
STECKER, 3/8-18X10.8
aus £0,55
aus £0,55
# 25
MPN: CD33-6083-AA
DICHTUNG, ZYLINDERKOPF, LINKS
aus £240,00
aus £240,00
Dieses Teil ersetzt die Teilenummer 1R12-06-10469
# 25
MPN: CD33-6051-AA
DICHTUNG, ZYLINDERKOPF, RECHTS
aus £240,00
aus £240,00
Dieses Teil ersetzt die Teilenummer 1R12-06-10468
# 26
MPN: CD33-9424-BD
Ansaugkrümmer, links
->15MY, AM11(Silber), enthält Artikel 27
aus £1.404,50
aus £1.404,50
# 26
MPN: JD33-9424-BA
Ansaugkrümmer, links
15MY->17.5MY, AM29 (Weiß), enthält Artikel 27
aus £2.308,64
aus £2.308,64
# 26
MPN: HD33-9424-BC
Ansaugkrümmer, links
17.5MY->, AM27(Schwarz), enthält Artikel 27
aus £2.174,49
aus £2.174,49
# 26
MPN: CD33-9424-AC
Ansaugkrümmer, komplett, rechts
->15MY, AM11(Silber), inklusive Artikel 27 und Lufttemperatursensor
aus £1.509,57
aus £1.509,57
# 26
MPN: JD33-9424-AA
Ansaugkrümmer, komplett, rechts
15MY->17.5MY, AM29 (weiß), einschließlich Artikel 27 und Lufttemperatursensor
aus £2.308,64
aus £2.308,64
# 26
MPN: HD33-9424-AC
Ansaugkrümmer, komplett, rechts
17.5MY->, AM27(Schwarz), enthält Artikel 27 und Lufttemperatursensor
# 27
MPN: 705136
KARTUSCHE KOMPL
Ersetzung
Ersetzung
# 28
MPN: 1R12-08-10077-PK
DICHTUNG, ANSAUGKRÜMMER
PACKUNG MIT 2
aus £240,34
aus £240,34
Dieses Teil ersetzt die Teilenummer 1R12-08-10077 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 29
MPN: 702852
BOLZEN, M6X53, SECHSKANTFLANSCHKOPF
aus £8,60
aus £8,60
# 30
MPN: 4G43-08-10002
ISOLATOR, ANSAUGKRÜMMER
aus £17,67
aus £17,67
# 31
MPN: CD33-9J444-AB
STÜTZSTÜTZE, ANSAUGKRÜMMER
->16MY
# 31
MPN: CD33-9J444-AD
STÜTZSTÜTZE, ANSAUGKRÜMMER
16MY->
# 32
MPN: 699842
SCHRAUBE, M6X25, LINSENKOPF
# 33
MPN: 8D33-001B46-BB
Kotflügelabzeichen, Motorkrümmer
Bis zu 16MY
aus £75,32
aus £75,32
# 34
MPN: 06-85664
ADAPTER, ÖLDRUCKSCHALTER
# 35
MPN: CD33-9J446-AA
KAPPE, VAC-ANSCHLUSSEINLASS
aus £1,93
aus £1,93
