aston martin vanquish (2013) vorderes bremssystem teilediagramm

06-0300-01 - Vorderes Bremssystem

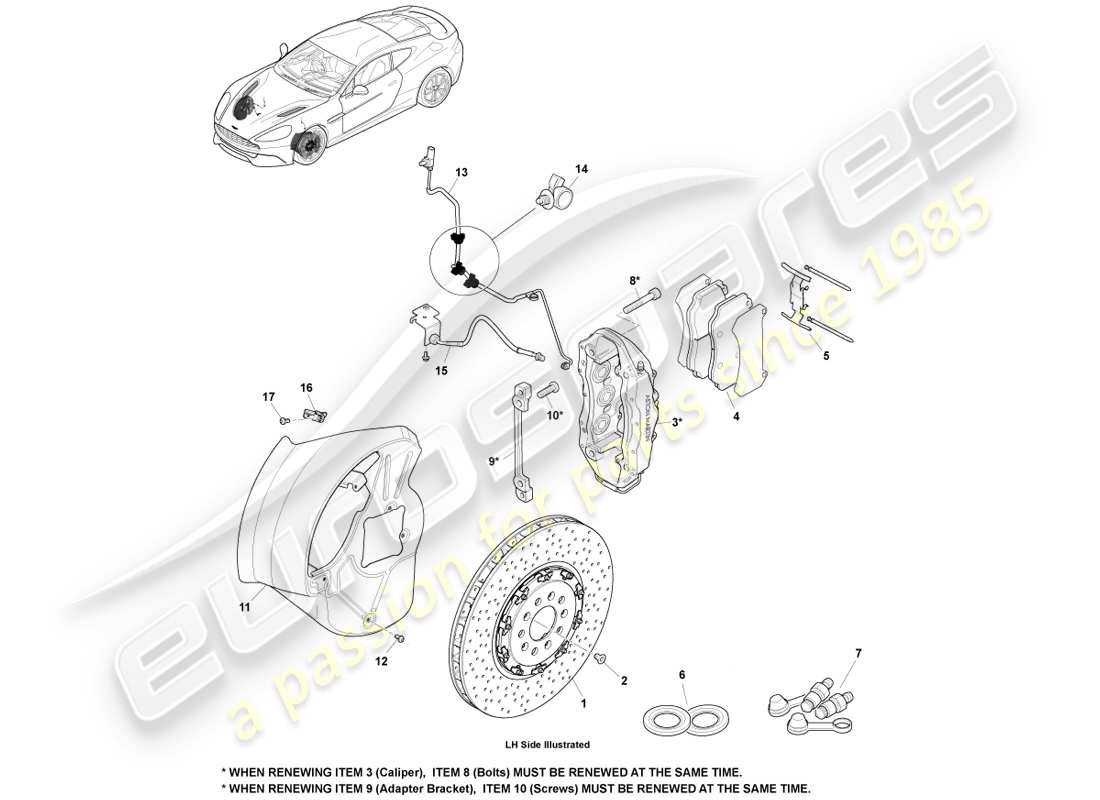

Aston Martin Vanquish (2013) Front Brake System Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                  #
                  Artikelnummer
                  Beschreibung
                  Schlüssel
                  Preis
                  # 1
                  MPN: CD33-2B548-CA
                  BREMSSCHEIBE UND BREMSBELÄGE, ACHSE GESETZT
                  Ersetzung
                  Ersetzung
                  Genuine Aston Martin (nicht mehr bestellbar)
                  # 2
                  MPN: 4G43-2N389-AA
                  SCHRAUBE, M8 X 14, FLAT CSK HD
                  aus £0,47
                  aus £0,47
                  SCHRAUBE M8X14 FLACHSENKOPFSCHABLONE Genuine Aston Martin – Neu auf Lager
                  # 3
                  MPN: AD23-2C463-JA
                  Bremssattel, vorne links, schwarz eloxiert
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £574,29
                  aus £574,29
                  BREMSSATTELBAUGRUPPE, VORNE, OHNE BELÄGE, INKLUSIVE SCHRAUBEN - LINKS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C463-AA
                  BREMSSATTEL, VORNE LINKS, GRAU
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £810,67
                  aus £810,67
                  CAL ASSEMBLY VORNE LINKS GRAU Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C463-CB
                  BREMSSATTEL, VORNE LINKS, SCHWARZ
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £792,06
                  aus £792,06
                  BREMSSATTEL, VORNE, OHNE BELÄGE, SCHWARZ, LINKS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C463-DA
                  BREMSSATTEL, VORNE LINKS, ROT
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £810,67
                  aus £810,67
                  CAL ASSEMBLY VORNE LINKS ROT Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C463-FA
                  BREMSSATTEL, VORNE LINKS, GELB
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £810,67
                  aus £810,67
                  CAL ASSEMBLY VORNE LINKS GELB Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C463-GA
                  BREMSSATTEL, VORNE LINKS, BLAU
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £810,67
                  aus £810,67
                  BREMSSATTELBAUGRUPPE, VORNE LINKS, BLAU Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C462-JA
                  Bremssattel, vorne rechts, schwarz eloxiert
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £574,29
                  aus £574,29
                  BREMSSATTELBAUGRUPPE, VORNE, OHNE BELÄGE, INKLUSIVE SCHRAUBEN - LINKS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C462-AA
                  BREMSSATTEL, VORNE RECHTS, GRAU
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £810,67
                  aus £810,67
                  CAL MONTAGE VORNE RECHTS GRAU Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C462-CB
                  BREMSSATTEL, VORNE RECHTS, SCHWARZ
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £776,88
                  aus £776,88
                  BREMSSATTEL, VORNE, OHNE BELÄGE, SCHWARZ, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C462-DA
                  Bremssattel, vorne rechts, rot
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £810,67
                  aus £810,67
                  CAL ASSEMBLY VORNE ROT Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C462-FA
                  BREMSSATTEL, VORNE RECHTS, GELB
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £810,67
                  aus £810,67
                  CAL ASSEMBLY VORNE RECHTS GELB Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: AD23-2C462-GA
                  BREMSSATTEL, VORNE RECHTS, BLAU
                  Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 ​​(Schrauben) gleichzeitig erneuert werden.
                  aus £810,67
                  aus £810,67
                  BREMSSATTELBAUGRUPPE, VORNE RECHTS, BLAU Genuine Aston Martin – Neu (bestellen)
                  # 4
                  MPN: CD33-2D007-AA
                  BREMSBELAGSATZ, VORNE
                  Ohne Bett
                  Ersetzung
                  Ersetzung
                  Genuine Aston Martin (nicht mehr bestellbar)
                  # 5
                  MPN: 8D33-2C588-AA
                  KIT, BELAGFEDER UND STIFT, VORNE
                  pro Bremssattel
                  aus £51,57
                  aus £51,57
                  KIT, PAD-FEDER UND PIN Genuine Aston Martin – Neu (bestellen)
                  # 6
                  MPN: 8D33-32180-AA
                  KIT, STAUBMANTEL, VORNE
                  pro Bremssattel
                  aus £38,78
                  aus £38,78
                  KIT, STAUBMANTEL, VORNE Genuine Aston Martin – Neu (bestellen)
                  # 7
                  MPN: 4G43-2C563-AA
                  KIT, ENTLÜFTUNGSSCHRAUBE
                  pro Bremssattel
                  aus £10,66
                  aus £10,66
                  KIT, ENTLÜFTUNGSSCHRAUBE Genuine Aston Martin – Neu (bestellen)
                  # 7
                  MPN: 4G43-33693-AA
                  KAPPE, ENTLÜFTUNGSSCHRAUBE
                  pro Bremssattel
                  aus £17,53
                  aus £17,53
                  KAPPE, ENTLÜFTUNGSSCHRAUBE Genuine Aston Martin – Neu (bestellen)
                  # 8
                  MPN: 8D33-CD60-AA
                  SCHRAUBE, BREMSSATTEL AN ADAPTERHALTERUNG
                  Immer ersetzen, niemals wiederverwenden
                  aus £5,89
                  aus £5,89
                  SCW VORDERE ADAPTERHALTERUNG CLP Genuine Aston Martin – Neu (bestellen)
                  # 9
                  MPN: ED23-2D204-AB
                  ADAPTERHALTERUNG, VORDERER BREMSSATTEL
                  BEIM ERNEUERN VON ARTIKEL 9 (Adapterhalterung) MUSS GLEICHZEITIG ARTIKEL 10 (Schrauben) ERNEUERT WERDEN.
                  aus £579,26
                  aus £579,26
                  ADAPTERHALTERUNG Genuine Aston Martin – Neu (bestellen)
                  # 10
                  MPN: 8D33-YA64-AA
                  SCHRAUBE, ADAPTERHALTERUNG AN ACHSE
                  Immer ersetzen, niemals wiederverwenden
                  aus £5,75
                  aus £5,75
                  SCW FRONT ADPT BRK KNUC Genuine Aston Martin – Neu (bestellen)
                  # 11
                  MPN: CD33-2K005-AA
                  SCHILD, VORDERE BREMSSCHEIBE, LINKS
                  aus £137,75
                  aus £137,75
                  SCHILD, VORDERE BREMSSCHEIBE, LINKS Genuine Aston Martin – Neu (bestellen)
                  # 11
                  MPN: CD33-2K004-AA
                  SCHILD, VORDERE BREMSSCHEIBE, RECHTS
                  aus £137,75
                  aus £137,75
                  SCHILD, VORDERE BREMSSCHEIBE, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 12
                  MPN: 4G43-13D026-AA
                  SCHRAUBE, M6 X 1.0 X 14
                  aus £0,47
                  aus £0,47
                  SCHRAUBE M6 X 1.0 X 14 Genuine Aston Martin – Neu (bestellen)
                  # 13
                  MPN: 8D33-2L507-AA
                  PAD-VERSCHLEIßLEITUNG, VORNE
                  aus £42,10
                  aus £42,10
                  PAD-VERSCHLEIßLEITUNG VORNE Genuine Aston Martin – Neu (bestellen)
                  # 14
                  MPN: 4G43-65-10059-PK
                  CLIP, FIRTREE, 5 X 6.5 X 2
                  PACKUNG MIT 100
                  aus £40,86
                  aus £40,86
                  CLIP-FIRTREE PK 100 Genuine Aston Martin – Neu (bestellen)
                  # 15
                  MPN: 4G43-2078-AD
                  SCHLAUCHBAUGRUPPE, VORDERRADBREMSE, LINKS
                  aus £144,85
                  aus £144,85
                  SCHLAUCHBAUGRUPPE VORDERRAD BRK Genuine Aston Martin – Neu (bestellen)
                  SCHLAUCHBAUGRUPPE VORDERRAD BRK Genuine Aston Martin – Gebraucht auf Lager
                  # 15
                  MPN: 4G43-2078-BD
                  SCHLAUCHBAUGRUPPE, VORDERRADBREMSE, RECHTS
                  aus £263,37
                  aus £263,37
                  SCHLAUCHBAUGRUPPE VORDERRAD BRK Genuine Aston Martin – Neu (bestellen)
                  # 16
                  MPN: 4G43-90-10039
                  SENSOR, ABS
                  aus £56,44
                  aus £56,44
                  SENSOR-ABS Genuine Aston Martin – Neu (bestellen)
                  SENSOR-ABS Genuine Aston Martin – Gebraucht auf Lager
                  # 17
                  MPN: 4G43-13D026-BA
                  SCHRAUBE, M5 X 0.8 X 12
                  aus £0,76
                  aus £0,76
                  SCHRAUBE M5 Genuine Aston Martin – Neu (bestellen)
