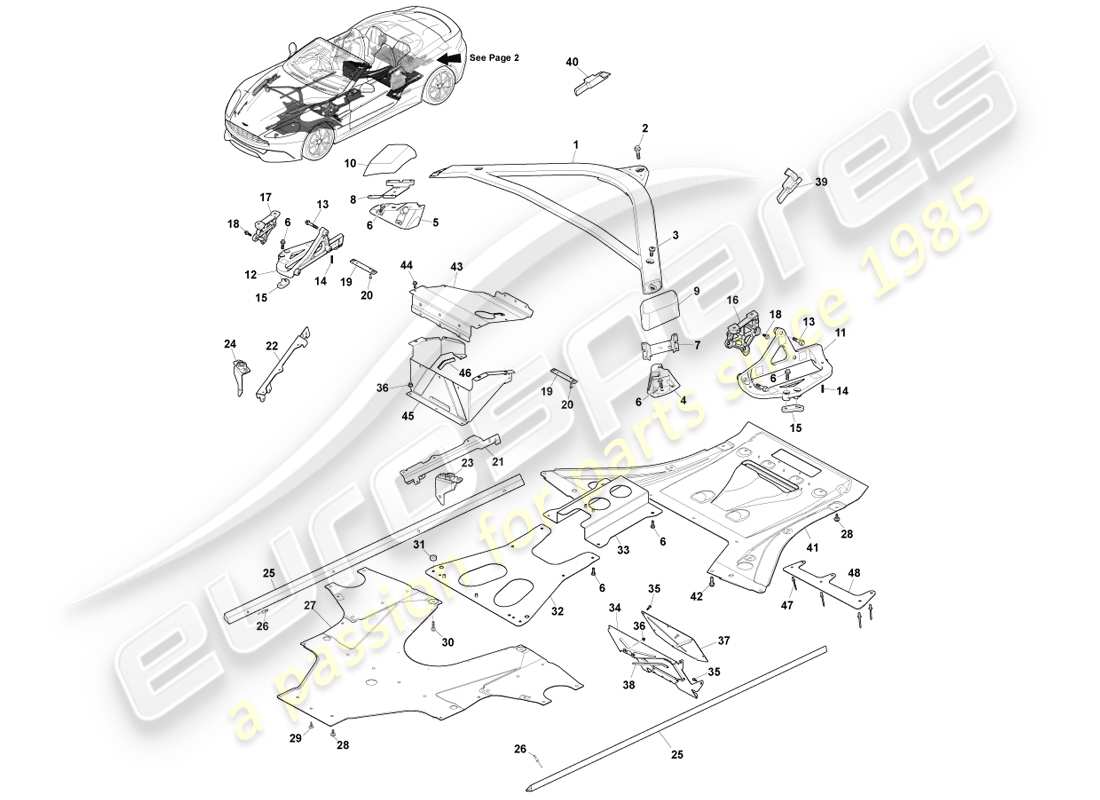

01-0110-01 - Zusatzteile, Volante, Seite 1
Aston Martin Vanquish (2014) Ancillary Parts, Volante, page 1 Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: DD43-108A75-DA
STREBENBAUGRUPPE, VORDERES KREUZ
aus £452,71
aus £452,71
# 2
MPN: DG43-00512-AA
SCHRAUBE, M10X40, SECHSKANTFLANSCHKOPF
aus £3,03
aus £3,03
# 3
MPN: 702209
BOLZE, M10X25, DREHMOMENTANTRIEB
aus £0,84
aus £0,84
# 4
MPN: GOED33-108A87-AA
HALTERUNG, VORDERE QUERSTREUUNG, LINKS
aus £100,35
aus £100,35
# 5
MPN: GOED33-108A86-AA
HALTERUNG, VORDERE QUERSTREUUNG, RECHTS
aus £100,35
aus £100,35
# 6
MPN: 703120
SCHRAUBE, M8X25, SECHSKANTFLANSCHKOPF
aus £3,57
aus £3,57
# 7
MPN: ED33-18A009-AB
HALTERUNG, HEXCELL-BLOCK, LINKS
aus £29,51
aus £29,51
# 8
MPN: ED33-18A008-AB
HALTERUNG, HEXCELL-BLOCK, RECHTS
aus £29,51
aus £29,51
# 9
MPN: ED33-10875-AA
HEXCELL-BLOCK-BAUGRUPPE, LINKS
aus £43,29
aus £43,29
# 10
MPN: ED33-10874-AA
HEXCELL BLOCK ASSY, RH
aus £43,29
aus £43,29
# 11
MPN: DG43-5341-AA
HALTERUNG, ECU-MONTAGE, LINKS
Bis zu 15MY
aus £135,70
aus £135,70
# 11
MPN: FD33-5341-AA
HALTERUNG, ECU-MONTAGE, LINKS
Von 15MY.
aus £267,69
aus £267,69
# 12
MPN: DG43-5340-AA
HALTERUNG, ECU-MONTAGE, RECHTS
Bis zu 15MY
aus £224,80
aus £224,80
# 12
MPN: FD33-5340-AA
HALTERUNG, ECU-MONTAGE, RECHTS
Von 15MY
aus £253,55
aus £253,55
# 13
MPN: 703108
BOLZEN, M8X45, SECHSKANTFLANSCHKOPF
aus £0,47
aus £0,47
# 14
MPN: CD33-106160-AA
BOLZEN, M6, MIT GEWINDE
aus £12,93
aus £12,93
# 15
MPN: DG43-F27A06-AA
PLATTE, MONTAGE
aus £38,20
aus £38,20
# 16
MPN: DG43-16A682-AA
VERSTÄRKUNG, HAUBENSCHARNIER AN DER KAROSSERIE, LINKS
aus £39,33
aus £39,33
# 17
MPN: DG43-16A681-AA
VERSTÄRKUNG, HAUBENSCHARNIER AN DER KAROSSERIE, RECHTS
aus £39,33
aus £39,33
# 18
MPN: 703203
SCHRAUBE, M6X20, SECHSKANTFLANSCHKOPF
aus £0,47
aus £0,47
# 19
MPN: 8G43-199901-AA
ANSCHLUSSPLATTE, SCHEINWERFERHALTERUNG
aus £3,60
aus £3,60
# 20
MPN: 703074
NIET, 4.65X13.8, BLIND
# 21
MPN: DG43-043B20-AA
ROHR, BEIFAHRER-AIRBAG-INITIATOR, LINKS
aus £27,58
aus £27,58
# 22
MPN: DG43-043B19-AA
ROHR, BEIFAHRER-AIRBAG-INITIATOR, RECHTS
aus £27,58
aus £27,58
# 23
MPN: DG43-13069-AB
BLENDE, SCHEINWERFERMONTAGE, LINKS
# 24
MPN: DG43-13068-AB
PANEL, SCHEINWERFERMONTAGE, RECHTS
# 25
MPN: GOCD33-20416-AA
VERSTÄRKUNG, TÜR BIS ZUM SCHWELLER
aus £75,60
aus £75,60
# 26
MPN: 6G33-68676-AC
NIET, 6.5X14, BLIND
aus £0,73
aus £0,73
# 27
MPN: 9G43-11262-BA
VERSTÄRKUNGSBAUGRUPPE, VORDERER BODEN
aus £439,72
aus £439,72
# 28
MPN: 7G33-108256-AA
SCHRAUBE, M8X21
aus £0,52
aus £0,52
# 29
MPN: ED33-FA0115-AA
Scheibe UND UNTERLEGSCHEIBE, M6 X 20, TORXKOPF
aus £4,97
aus £4,97
# 30
MPN: 700229
BOLZEN, M8X35, SECHSKANTFLANSCHKOPF
aus £0,47
aus £0,47
# 31
MPN: GODG43-1660-AA
DISTANZSTÜCK, TUNNELVERSTÄRKUNG, VORNE
aus £17,62
aus £17,62
# 32
MPN: GODG43-111K36-AC
TUNNELVERSTÄRKUNG VORNE
aus £98,42
aus £98,42
# 33
MPN: 4G43-111K37-AE
TUNNELVERSTÄRKUNG, MITTE
aus £28,53
aus £28,53
# 34
MPN: 4G43-111C61-AE
PANEL, DUMMY BODEN VORNE, LINKS
Rechtslenker
aus £145,57
aus £145,57
# 34
MPN: 9G43-111C60-GF
PANEL, DUMMY BODEN VORNE, RECHTS
Linkslenker
aus £264,68
aus £264,68
# 35
MPN: 701553
SCHRAUBE, M6X16, LINSENKOPF
aus £0,47
aus £0,47
# 36
MPN: 703169
MUTTER, M6, SECHSKANTFLANSCHKOPF
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 703168
# 37
MPN: 4G43-111B48-AB
PANEL, DUMMY-BODENABDECKUNG, VORNE
aus £15,82
aus £15,82
# 38
MPN: DAC4027/16-AA
KANTENSCHUTZSTREIFEN, 170MM
# 39
MPN: ED33-L025C51-AB
Wanne, obere vordere Karosseriesäule, links
# 40
MPN: ED33-L025C50-AB
Wanne, vordere Karosseriesäule oben, rechts
# 41
MPN: AD33-L17C857-BB
SCHILD, ÖFFNUNG HINTERER STOßSTANGE
Bis zu 15MY, einschließlich Flip, Artikel 48.
# 41
MPN: FD33-L17C857-AB
SCHILD, ÖFFNUNG HINTERER STOßSTANGE
Bestellen Sie ab 15MY auch einen neuen Flip, Artikel 48
aus £619,59
aus £619,59
# 42
MPN: 702210-PK
BOLZEN, M10X30
PACKUNG MIT 10
aus £7,26
aus £7,26
Dieses Teil ersetzt die Teilenummer 702210
# 43
MPN: ED33-10N660-AA
PANEL, BATTERIEABDECKUNG
aus £104,48
aus £104,48
# 44
MPN: 703265
SCHRAUBE, M6X16, SECHSKANTKOPF
aus £0,47
aus £0,47
# 45
MPN: ED33-67518-AA
PANEL, RÜCKSITZ-FERSENBRETT
aus £172,26
aus £172,26
# 46
MPN: 4G43-18K261-AB
KANTENSCHUTZSTREIFEN
aus £4,01
aus £4,01
# 47
MPN: 6G33-37949-AA
NIET, BLIND 4.8X13.9
Von 15MY
aus £0,47
aus £0,47
# 48
MPN: HD33-44210-AA
SPOILER KOMPL., HINTEN
Von 15MY
aus £265,25
aus £265,25
