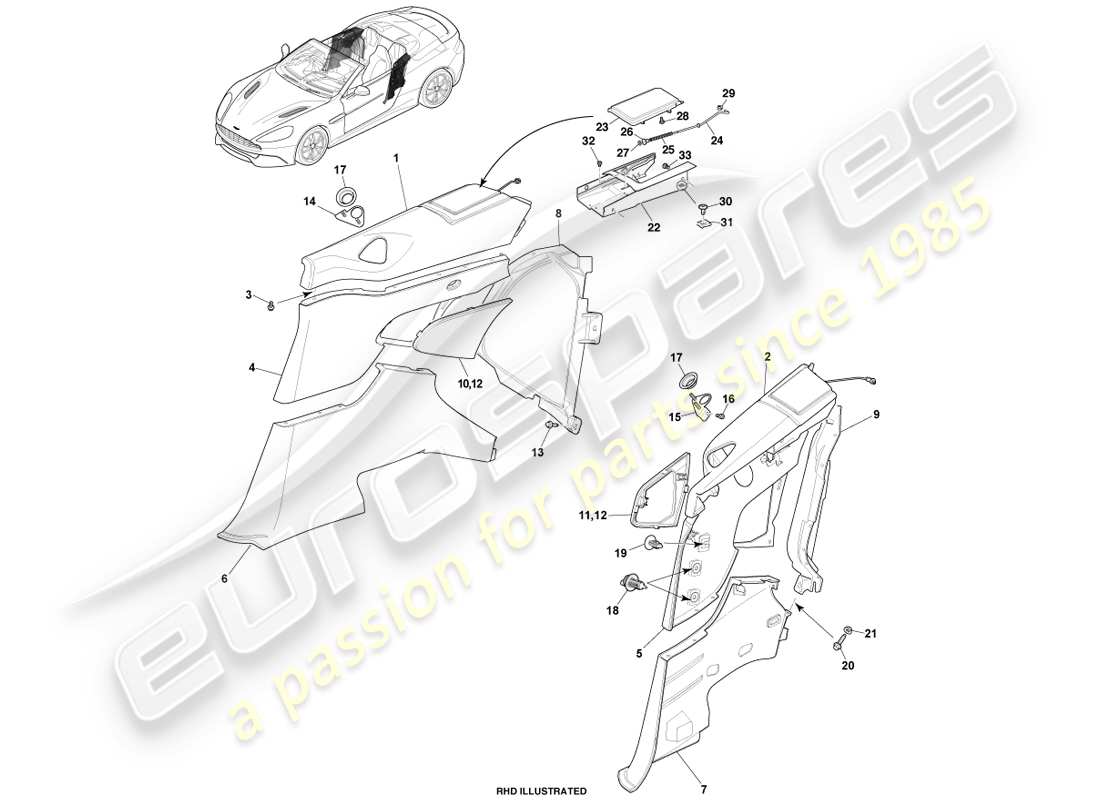

01-0511-01A - Hintere Seitenverkleidung, Volante
Aston Martin Vanquish (2014) Rear Quarter Trim Panel, Volante Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: ED33-L31012-AEW
VERKLEIDUNG, HINTERES TEIL KOMPLETT, RECHTS
# -
MPN: ED33-L31013-AEW
VERKLEIDUNG, HINTERER TEIL KOMPLETT, LINKS
# 1
MPN: ED33-L31112-ACW
VERKLEIDUNG, HINTERES TEIL OBEN, RECHTS
aus £846,31
aus £846,31
# 2
MPN: ED33-L31113-ACW
VERKLEIDUNG, HINTERES TEIL OBEN, LINKS
aus £846,31
aus £846,31
# 3
MPN: W500002-S440
SCHRAUBE, M5 X 12, SECHSKANTFLANSCHKOPF
# 4
MPN: ED33-L31486-ABW
PANEL-BAUGRUPPE, HINTERES TEIL MITTE, RECHTS
Enthält die Elemente 10 und 12
# 5
MPN: ED33-L31487-ABW
PANEL-BAUGRUPPE, HINTERES TEIL MITTE, LINKS
Enthält die Elemente 11 und 12
# 6
MPN: ED33-L312A06-AAW
VERKLEIDUNG, HINTERER TEIL UNTEN, RECHTS
aus £764,93
aus £764,93
# 7
MPN: ED33-L312A07-AAW
VERKLEIDUNG, HINTERER TEIL UNTEN, LINKS
aus £764,93
aus £764,93
# 8
MPN: ED33-L60594-ABW
VERKLEIDUNGSBAUGRUPPE, RÜCKENLEHNE DES RÜCKSITZES, RECHTS
# 9
MPN: ED33-L60595-ABW
VERKLEIDUNGSBAUGRUPPE, RÜCKENSITZRÜCKENLEHNE, LINKS
# 10
MPN: 9G43-L312A94-BD
KÜHLERGRILL, HINTERES TEIL, RECHTS
Silber bis Fahrgestellnummer K01280
aus £452,71
aus £452,71
# 10
MPN: ED33-L312A94-FA
KÜHLERGRILL, HINTERES TEIL, RECHTS
Iridium ab Fahrgestellnummer K01281
aus £482,25
aus £482,25
# 10
MPN: 9D33-L312A94-BA
KÜHLERGRILL, HINTERES TEIL, RECHTS
Schwarz
aus £472,40
aus £472,40
# 11
MPN: 9G43-L312A95-BD
KÜHLERGRILL, HINTERER TEIL, LINKS
Silber bis Fahrgestellnummer K01280
aus £452,71
aus £452,71
# 11
MPN: ED33-L312A95-BD
KÜHLERGRILL, HINTERER TEIL, LINKS
Iridium ab Fahrgestellnummer K01281
# 11
MPN: 9D33-L312A95-BA
KÜHLERGRILL, HINTERER TEIL, LINKS
Schwarz
aus £472,40
aus £472,40
# 12
MPN: 700986-PK
MUTTER, M4, SECHSKANTFLANSCHKOPF
PACKUNG MIT 20
Ersetzung
Ersetzung
# 13
MPN: 703026
SCHRAUBE, M5 X 16, SECHSKANTFLANSCHKOPF
aus £0,47
aus £0,47
# 14
MPN: ED33-L24858-AB
BEZEL-BAUGRUPPE, VORDERER SICHERHEITSGURT, RECHTS
# 15
MPN: ED33-L24859-AB
BEZEL-BAUGRUPPE, VORDERER SICHERHEITSGURT, LINKS
# 16
MPN: 4G43-V850063-AA
KAPPE SCHRAUBE
aus £0,47
aus £0,47
# 17
MPN: DD33-61236-AA
LÜNETTE, SICHERHEITSGURT-Lückenverdeckleiste
# 18
MPN: 4G43-STC3710-BA
TANNE, SCHLÜSSELLOCH
aus £0,84
aus £0,84
# 19
MPN: 701581-PK
Tanne, flacher Kopf
PACKUNG MIT 20
aus £7,06
aus £7,06
# 20
MPN: 703732
SCHRAUBE, M5 X 20, SECHSKANTFLANSCHKOPF
aus £0,47
aus £0,47
# 21
MPN: 702295
MUTTER, M5, SECHSKANTFLANSCHKOPF
aus £0,47
aus £0,47
# 22
MPN: ED33-LB605H20-AA
RAHMEN- UND FISHER-BAUGRUPPE, C-KLAPPE, RECHTS
Schattenbronze
aus £216,37
aus £216,37
# 22
MPN: 4G43-LB605H20-ADW
RAHMEN- UND FISHER-BAUGRUPPE, C-KLAPPE, RECHTS
Seidenmatt verchromt
aus £216,37
aus £216,37
# 22
MPN: ED33-LB605H21-AA
RAHMEN- UND FISHER-BAUGRUPPE, C-KLAPPE, LINKS
Schattenbronze
aus £216,37
aus £216,37
# 22
MPN: 4G43-LB605H21-ADW
RAHMEN- UND FISHER-BAUGRUPPE, C-KLAPPE, LINKS
Seidenmatt verchromt
aus £216,37
aus £216,37
# 23
MPN: ED33-539A36-ABW
Klappenbaugruppe, Flip-Top, rechts
Schattenbronze (Enthält 24-28)
aus £481,31
aus £481,31
# 23
MPN: 4G43-539A36-AEW
Klappenbaugruppe, Flip-Top, rechts
Satiniertes Chrom (einschließlich 24-28)
aus £336,59
aus £336,59
# 23
MPN: ED33-539A37-ABW
Klappenbaugruppe, Flip-Top, links
Schattenbronze (Enthält 24-28)
aus £481,31
aus £481,31
# 23
MPN: 4G43-539A37-AEW
Klappenbaugruppe, Flip-Top, links
Satiniertes Chrom (einschließlich 24-28)
aus £336,59
aus £336,59
# 24
MPN: 4G43-L53296-AA
VERBINDUNGSSTANGE, RECHTS
aus £25,96
aus £25,96
# 24
MPN: 4G43-L53297-AA
VERBINDUNGSSTANGE, LINKS
aus £14,69
aus £14,69
# 25
MPN: 4G43-17431-AA
FRÜHLING
aus £1,01
aus £1,01
# 26
MPN: 4G43-338013-AA
STECKER, BLENDEN
aus £0,47
aus £0,47
# 27
MPN: 4G43-103021-AB
FIXIEREN, ANDRÜCKEN
aus £0,63
aus £0,63
# 28
MPN: 703027
SCHRAUBE, M4, TORX-Linsenkopf
aus £0,47
aus £0,47
# 29
MPN: 4G43-1861-AA
CLIP
aus £0,47
aus £0,47
# 30
MPN: 701440
SCHRAUBE, 4.2 X 9.5, KLEINER Scheibe
aus £0,47
aus £0,47
# 31
MPN: 701653
MUTTER, FEDER, U-TYP
aus £0,47
aus £0,47
# 32
MPN: 702211
SCHRAUBE, M5 X 8, LINSENKOPF
aus £0,47
aus £0,47
# 33
MPN: 703081
SCHRAUBE, M5 X 10, LINSENKOPF
