aston martin vanquish (2014) zubehörantrieb teilediagramm

03-0500-E1 - Zubehörantrieb

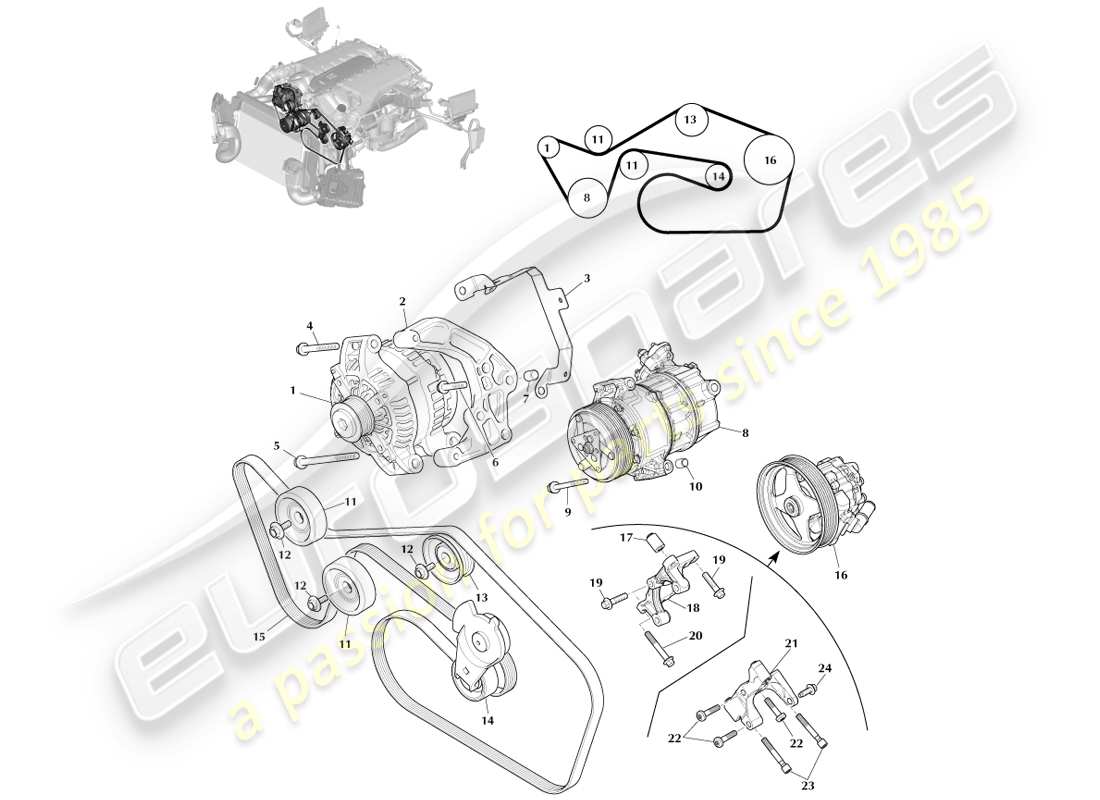

Aston Martin Vanquish (2014) Accessory Drive Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                        #
                                        Artikelnummer
                                        Beschreibung
                                        Schlüssel
                                        Preis
                                        # 1
                                        MPN: 8D33-10300-AA
                                        Generatorbaugruppe, 200A
                                        aus £847,13
                                        aus £847,13
                                        ALTERNATOR-200A Genuine Aston Martin – Neu auf Lager
                                        # 2
                                        MPN: 8G43-10239-CA
                                        HALTERUNGSBAUGRUPPE, LICHTMASCHINENMONTAGE
                                        HALTERUNGSBAUGRUPPE, LICHTMASCHINENMONTAGE Genuine Aston Martin – Neu (bestellen)
                                        # 3
                                        MPN: FD33-14W163-AA
                                        HALTERUNG, LICHTMASCHINEN-KABELSTÜTZE
                                        aus £25,03
                                        aus £25,03
                                        HALTERUNG, LICHTMASCHINEN-KABELSTÜTZE Genuine Aston Martin – Neu (bestellen)
                                        # 4
                                        MPN: 700140
                                        SCHRAUBE & Scheibe, M10X97.5
                                        aus £23,75
                                        aus £23,75
                                        BOLZEN UND Scheibe, M10X97.5 Genuine Aston Martin – Neu (bestellen)
                                        # 5
                                        MPN: 704079
                                        BOLZEN, M10X150, HEX FLG HD
                                        aus £4,88
                                        aus £4,88
                                        BOLZEN, M10X150, HEX-FLANSCH HD Genuine Aston Martin – Neu (bestellen)
                                        # 6
                                        MPN: 703692
                                        BOLZEN, M10X45
                                        aus £13,13
                                        aus £13,13
                                        BOLZEN M10X45 HF 8 Genuine Aston Martin – Neu (bestellen)
                                        # 7
                                        MPN: 697759
                                        DÜBEL, HOHL, 14X17.5
                                        PIN 14X17.5, HOHLDÜBEL Genuine Aston Martin – Neu (bestellen)
                                        # 8
                                        MPN: AD43-19D629-AA
                                        KOMPRESSOR, KLIMAANLAGE
                                        Bis zu 17MY
                                        aus £620,37
                                        aus £620,37
                                        KOMPRESSOR, KLIMAANLAGE Genuine Aston Martin – Neu (bestellen)
                                        # 8
                                        MPN: HD23-19D629-AA
                                        KOMPRESSOR, KLIMAANLAGE
                                        17MY an
                                        aus £819,82
                                        aus £819,82
                                        KOMPRESSOR, KLIMAANLAGE Genuine Aston Martin – Neu (bestellen)
                                        # 9
                                        MPN: 702557
                                        BOLZEN, M8X100
                                        aus £14,69
                                        aus £14,69
                                        BOLZEN M8 X 100 Genuine Aston Martin – Neu (bestellen)
                                        # 10
                                        MPN: 702859
                                        STIFT
                                        aus £5,56
                                        aus £5,56
                                        Stift, Positionierung des Klimakompressors Genuine Aston Martin – Neu (bestellen)
                                        # 11
                                        MPN: 1R12-05-10488
                                        Riemenscheibe, Motorspannrolle
                                        aus £22,83
                                        aus £22,83
                                        Umlenkrolle Genuine Aston Martin – Neu auf Lager
                                        # 12
                                        MPN: 703702
                                        BOLZEN, M8X1.25X24.5, HEX-FLANSCH HD
                                        Ersetzung
                                        Ersetzung
                                        Genuine Aston Martin (nicht mehr bestellbar)
                                        # 13
                                        MPN: 1R12-05-10530
                                        Umlenkrolle, gerillt
                                        aus £26,27
                                        aus £26,27
                                        Umlenkrolle gerillt Genuine Aston Martin – Neu (bestellen)
                                        # 14
                                        MPN: 05-85368
                                        SPANNER, ANTRIEBSRIEMEN
                                        aus £158,66
                                        aus £158,66
                                        SPANNER-ANTRIEBSRIEMEN Genuine Aston Martin – Neu (bestellen)
                                        # 15
                                        MPN: ED23-8620-AA
                                        ANTRIEBSRIEMEN, FEAD
                                        aus £52,36
                                        aus £52,36
                                        Dieses Teil ersetzt die Teilenummer 4G4E-8620-AA
                                        ANTRIEBSRIEMEN Genuine Aston Martin – Neu auf Lager
                                        # 16
                                        MPN: DG43-3A696-AA
                                        PUMPE UND RIEMENSCHEIBE, PAS
                                        Bis zu 15MY, AM11
                                        aus £2.092,89
                                        aus £2.092,89
                                        PUMPE UND RIEMENSCHEIBE, PAS Genuine Aston Martin – Neu (bestellen)
                                        # 16
                                        MPN: FD43-3A696-AA
                                        PUMPE UND RIEMENSCHEIBE, PAS
                                        15MY ein, Varioserv, AM27 und AM29
                                        aus £823,15
                                        aus £823,15
                                        PUMPE UND RIEMENSCHEIBE, PAS Genuine Aston Martin – Neu (bestellen)
                                        # 17
                                        MPN: ED23-592072-AA
                                        ABSTANDSHALTER-BAUGRUPPE
                                        AM11, nach Bedarf, für dünne Halterung
                                        aus £54,57
                                        aus £54,57
                                        ABSTANDSHALTER-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                                        # 18
                                        MPN: AD43-3K738-AC
                                        STÜTZHALTERUNG, PAS-PUMPE
                                        AM11 (Alternative dünne Halterung)
                                        aus £240,41
                                        aus £240,41
                                        STÜTZHALTERUNG, PAS-PUMPE Genuine Aston Martin – Neu (bestellen)
                                        # 19
                                        MPN: 702573
                                        BOLZEN, M8X35MM
                                        aus £0,47
                                        aus £0,47
                                        BOLZEN M8 X 35 Genuine Aston Martin – Neu (bestellen)
                                        # 20
                                        MPN: 703193
                                        BOLZEN, M8X55MM
                                        aus £0,47
                                        aus £0,47
                                        BOLZEN M8X55 SECHSKANTFLANSCH 8 Genuine Aston Martin – Neu (bestellen)
                                        # 21
                                        MPN: ED23-3K738-AB
                                        STÜTZHALTERUNG, PAS-PUMPE
                                        ->15MY, AM11, (Alternative dicke Klammer)
                                        aus £108,08
                                        aus £108,08
                                        STÜTZHALTERUNG, PAS-PUMPE Genuine Aston Martin – Neu (bestellen)
                                        # 21
                                        MPN: FD43-3K738-AC
                                        STÜTZHALTERUNG, PAS-PUMPE
                                        15MY an, AM27 und AM29
                                        aus £185,00
                                        aus £185,00
                                        STÜTZHALTERUNG, PAS-PUMPE Genuine Aston Martin – Neu (bestellen)
                                        # 22
                                        MPN: 702551
                                        BOLZEN, M8X35MM
                                        aus £0,98
                                        aus £0,98
                                        SCHRAUBE M8 X 35 Genuine Aston Martin – Neu (bestellen)
                                        # 23
                                        MPN: 706746
                                        SCHRAUBE, M8X55MM, TORX-KOPF
                                        SCHRAUBE, M8X55MM, TORX-KOPF Genuine Aston Martin – Neu (bestellen)
                                        # 24
                                        MPN: 702564
                                        BOLZEN, M8X20MM
                                        aus £0,47
                                        aus £0,47
                                        BOLZEN, M8X20MM Genuine Aston Martin – Neu (bestellen)
