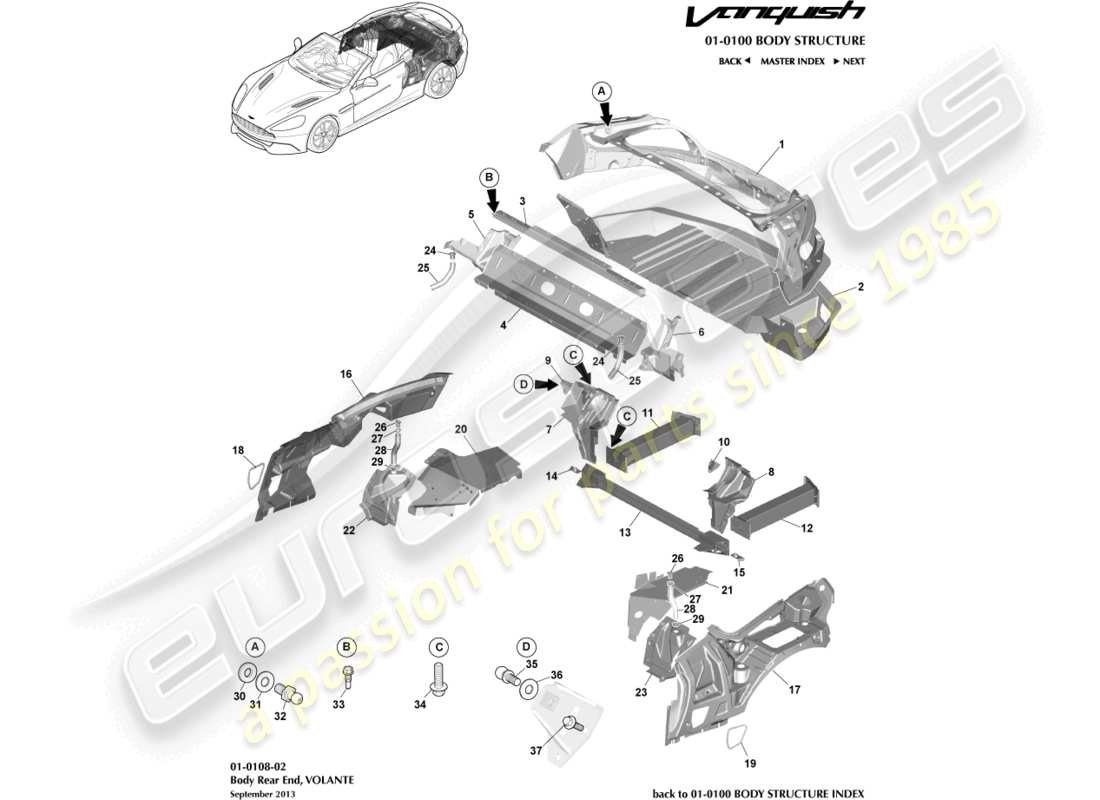

01-0108-02 - Karosserieheck, Volante
Aston Martin Vanquish (2016) Body Rear End, Volante Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: ED33-L45108-AE
VERKLEIDUNG, KOFFERRAUMDECKEL
Strukturell. Nur Katze A
aus £1.776,37
aus £1.776,37
# 2
MPN: ED33-L47124-AE
PANEL, KOFFERRAUMBODEN
Strukturell. Nur Katze A. Nicht-S-Modell
aus £1.398,22
aus £1.398,22
# 2
MPN: HD33-L47124-AA
BODENPANEEL, KOFFERRAUM
Strukturell. Nur Katze A. 'S'-Modell
aus £1.304,58
aus £1.304,58
# 3
MPN: ED33-L41623-AD
VERSTÄRKUNG, DECKLID-STÜTZBALKEN
Strukturell. Nur Katze A
aus £259,75
aus £259,75
# 4
MPN: GOED33-L40334-AC
PANEL, OBERE RÜCKSEITE MITTE
Strukturell. Nur Katze A
# 5
MPN: ED33-L10514-AB
VERKLEIDUNG, HINTERE BODENSEITE AUSSEN, RECHTS
Strukturell. Nur Katze A
aus £109,03
aus £109,03
# 6
MPN: ED33-L10515-AB
VERKLEIDUNG, HINTEN, BODENSEITE AUSSEN, LINKS
Strukturell. Nur Katze A
aus £80,98
aus £80,98
# 7
MPN: GOED33-L416W20-AD
MONTAGEHALTERUNG, VERSTÄRKUNGSDECKDECKEL-STÜTZBALKEN, RECHTS
Strukturell. Nur Katze A
aus £1.804,39
aus £1.804,39
# 8
MPN: GOED33-L416W21-AD
MONTAGEHALTERUNG, VERSTÄRKUNGSDECKDECKEL-STÜTZBALKEN, LINKS
Strukturell. Nur Katze A
aus £1.804,39
aus £1.804,39
# 9
MPN: ED33-L46302-AD
VERSTÄRKUNG, TONNEAU-AKTUATOR, RECHTS
aus £27,83
aus £27,83
# 10
MPN: ED33-L46303-AD
VERSTÄRKUNG, TONNEAU-AKTUATOR, LINKS
aus £27,83
aus £27,83
# 11
MPN: CD33-17F035-BA
ABSORBER-BAUGRUPPE, STOßSTANGE HINTEN, LINKS
Strukturell. Nur Katze A. Nicht-S-Modell
aus £157,61
aus £157,61
# 11
MPN: HD33-17F035-AA
ABSORBER-BAUGRUPPE, STOßSTANGE HINTEN, LINKS
Strukturell. Nur Katze A. 'S'-Modell
aus £179,44
aus £179,44
# 12
MPN: CD33-17F034-BA
ABSORBER-BAUGRUPPE, STOßSTANGE HINTEN, RECHTS
Strukturell. Nur Katze A. Nicht-S-Modell
aus £157,61
aus £157,61
# 12
MPN: HD33-17F034-AA
ABSORBER-BAUGRUPPE, STOßSTANGE HINTEN, RECHTS
Strukturell. Nur Katze A. 'S'-Modell
aus £179,44
aus £179,44
# 13
MPN: CD33-40338-AD
VERSTÄRKTE MITTELTEILE IM UNTEREN RÜCKENBEREICH
Strukturell. Nur Katze A
aus £316,04
aus £316,04
# 14
MPN: DG43-501B0-AA
MUTTERPLATTE, HINTERER UNTERRAHMEN, RECHTS
aus £42,36
aus £42,36
# 15
MPN: DG43-501B1-AA
MUTTERPLATTE, HINTERER UNTERRAHMEN, LINKS
aus £42,36
aus £42,36
# 16
MPN: ED33-L41038-AC
PANEL, HINTERE ECKE, RECHTS
Strukturell. Nur Katze A
aus £269,61
aus £269,61
# 17
MPN: ED33-L41033-AC
PANEL, HINTERE ECKE, LINKS
Strukturell. Nur Katze A
aus £297,58
aus £297,58
# 18
MPN: ED33-280C02-AA
DICHTUNG, HINTERE ECKE, RECHTS
aus £6,88
aus £6,88
# 19
MPN: ED33-280C03-AA
DICHTUNG, HINTERE ECKE, LINKS
aus £6,88
aus £6,88
# 20
MPN: ED33-L279A54-AE
PANEL, VIERTELRADGEHÄUSE INNEN HINTEN, RECHTS
Strukturell. Nur Katze A
# 21
MPN: ED33-L279A55-AB
PANEL, VIERTELRADGEHÄUSE INNEN HINTEN, LINKS
Strukturell. Nur Katze A
# 22
MPN: ED33-L41036-AA
VERKLEIDUNG, HINTERE TEILEINFÜLLUNG HINTEN, RECHTS
Strukturell. Nur Katze A
aus £117,74
aus £117,74
# 23
MPN: ED33-L41037-AA
MUTTERPLATTE, HINTERER HILFSRAHMEN, RECHTS
Strukturell. Nur Katze A
aus £80,98
aus £80,98
# 24
MPN: 6G33-L205196-AB
Ablassschraube, TLS
aus £5,01
aus £5,01
# 25
MPN: GOED33-L36282-AB
ABFLUSSROHR, TLS
# 26
MPN: 6G33-L80840-AD
Ablassschraube, hinteres Viertel
aus £20,78
aus £20,78
# 27
MPN: 699094
CLIP, SCHLAUCH
aus £4,39
aus £4,39
# 28
MPN: ED33-L82844-AA
ABLAUFROHR, HINTERER TEIL
# 29
MPN: 6G33-58500W04-AB
TÜLLE, ABLAUFSCHLAUCH
aus £0,49
aus £0,49
# 30
MPN: CD33-28614-AA
Scheibe, SCHAUM
# 31
MPN: CD33-43422-AA
Scheibe
aus £1,77
aus £1,77
# 32
MPN: 1R12-640101-AA
KUGELBOLZEN
aus £3,28
aus £3,28
# 33
MPN: 6G33-375732-AB
SCHRAUBE, 5.5 X 19, SELBSTBOHRER, SECHSKANTFLANSCHKOPF
aus £0,47
aus £0,47
# 34
MPN: 703120
SCHRAUBE, M8 X 25, SECHSKANTFLANSCHKOPF
aus £3,37
aus £3,37
# 35
MPN: 4G43-5867827-AB
KUGELBOLZEN, M8
aus £1,55
aus £1,55
# 36
MPN: 703131
Scheibe, M8
aus £0,47
aus £0,47
# 37
MPN: 703203
SCHRAUBE, M6 X 20, SECHSKANTFLANSCHKOPF
aus £0,47
aus £0,47
# -
-
STRUKTURNIET, 6.5 X 14
Nicht dargestellt
