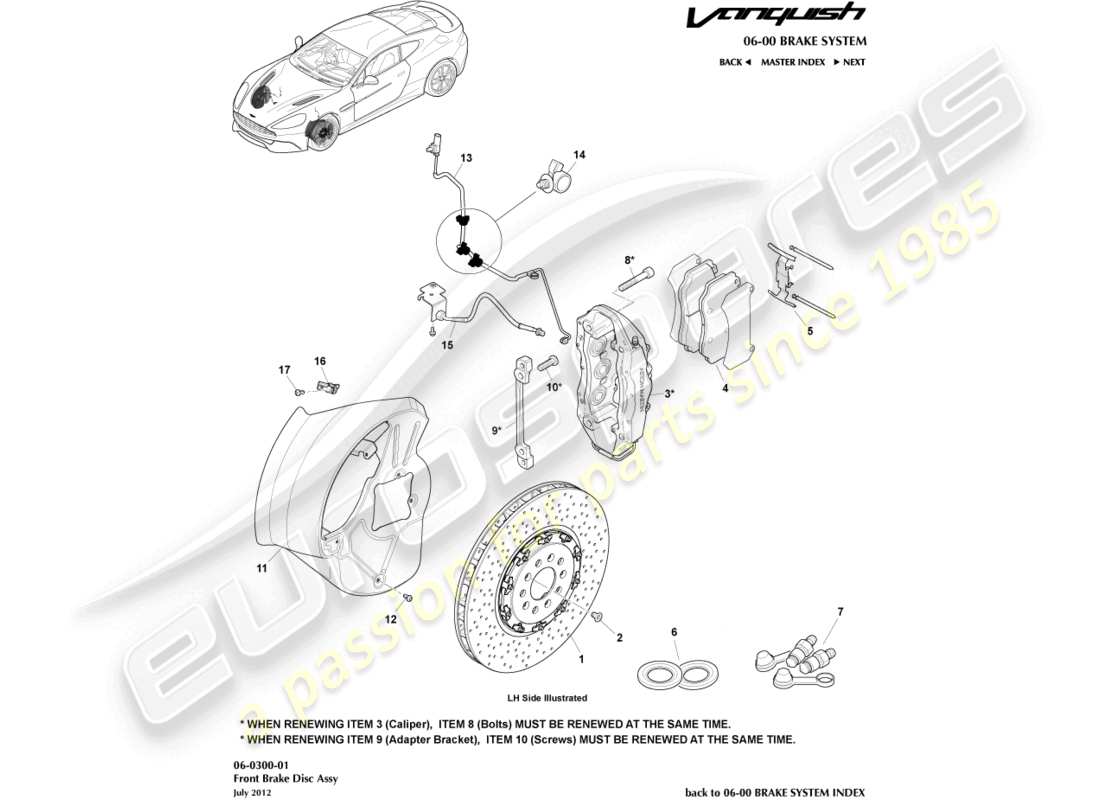

06-0300-01 - Vorderes Bremssystem
Aston Martin Vanquish (2016) Front Brake System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: CD33-2B548-CA
BREMSSCHEIBE UND BREMSBELÄGE, ACHSE GESETZT
Ersetzung
Ersetzung
# 2
MPN: 4G43-2N389-AA
SCHRAUBE, M8 X 14, FLAT CSK HD
aus £0,47
aus £0,47
# 3
MPN: AD23-2C463-JA
Bremssattel, vorne links, schwarz eloxiert
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £541,34
aus £541,34
# 3
MPN: AD23-2C463-AA
BREMSSATTEL, VORNE LINKS, GRAU
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £764,15
aus £764,15
# 3
MPN: AD23-2C463-CB
BREMSSATTEL, VORNE LINKS, SCHWARZ
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £746,60
aus £746,60
# 3
MPN: AD23-2C463-DA
BREMSSATTEL, VORNE LINKS, ROT
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £764,15
aus £764,15
# 3
MPN: AD23-2C463-FA
BREMSSATTEL, VORNE LINKS, GELB
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £764,15
aus £764,15
# 3
MPN: AD23-2C463-GA
BREMSSATTEL, VORNE LINKS, BLAU
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £764,15
aus £764,15
# 3
MPN: AD23-2C462-JA
Bremssattel, vorne rechts, schwarz eloxiert
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £541,34
aus £541,34
# 3
MPN: AD23-2C462-AA
BREMSSATTEL, VORNE RECHTS, GRAU
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £764,15
aus £764,15
# 3
MPN: AD23-2C462-CB
BREMSSATTEL, VORNE RECHTS, SCHWARZ
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £732,32
aus £732,32
# 3
MPN: AD23-2C462-DA
Bremssattel, vorne rechts, rot
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £764,15
aus £764,15
# 3
MPN: AD23-2C462-FA
BREMSSATTEL, VORNE RECHTS, GELB
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £764,15
aus £764,15
# 3
MPN: AD23-2C462-GA
BREMSSATTEL, VORNE RECHTS, BLAU
Ausgenommen Beläge, inklusive Schrauben. Bei der Erneuerung von Artikel 3 (Bremssattel) muss Artikel 8 (Schrauben) gleichzeitig erneuert werden.
aus £764,15
aus £764,15
# 4
MPN: CD33-2D007-AA
BREMSBELAGSATZ, VORNE
Ohne Bett
Ersetzung
Ersetzung
# 5
MPN: 8D33-2C588-AA
KIT, BELAGFEDER UND STIFT, VORNE
pro Bremssattel
aus £48,62
aus £48,62
# 6
MPN: 8D33-32180-AA
KIT, STAUBMANTEL, VORNE
pro Bremssattel
aus £36,56
aus £36,56
# 7
MPN: 4G43-2C563-AA
KIT, ENTLÜFTUNGSSCHRAUBE
pro Bremssattel
aus £10,05
aus £10,05
# 7
MPN: 4G43-33693-AA
KAPPE, ENTLÜFTUNGSSCHRAUBE
pro Bremssattel
aus £16,52
aus £16,52
# 8
MPN: 8D33-CD60-AA
SCHRAUBE, BREMSSATTEL AN ADAPTERHALTERUNG
Immer ersetzen, niemals wiederverwenden
aus £5,56
aus £5,56
# 9
MPN: ED23-2D204-AB
ADAPTERHALTERUNG, VORDERER BREMSSATTEL
BEIM ERNEUERN VON ARTIKEL 9 (Adapterhalterung) MUSS GLEICHZEITIG ARTIKEL 10 (Schrauben) ERNEUERT WERDEN.
aus £546,02
aus £546,02
# 10
MPN: 8D33-YA64-AA
SCHRAUBE, ADAPTERHALTERUNG AN ACHSE
Immer ersetzen, niemals wiederverwenden
aus £5,42
aus £5,42
# 11
MPN: CD33-2K005-AA
SCHILD, VORDERE BREMSSCHEIBE, LINKS
aus £129,86
aus £129,86
# 11
MPN: CD33-2K004-AA
SCHILD, VORDERE BREMSSCHEIBE, RECHTS
aus £129,86
aus £129,86
# 12
MPN: 4G43-13D026-AA
SCHRAUBE, M6 X 1.0 X 14
aus £0,47
aus £0,47
# 13
MPN: 8D33-2L507-AA
PAD-VERSCHLEIßLEITUNG, VORNE
aus £39,69
aus £39,69
# 14
MPN: 4G43-65-10059-PK
CLIP, FIRTREE, 5 X 6.5 X 2
PACKUNG MIT 100
aus £38,52
aus £38,52
# 15
MPN: 4G43-2078-AD
SCHLAUCHBAUGRUPPE, VORDERRADBREMSE, LINKS
aus £136,54
aus £136,54
# 15
MPN: 4G43-2078-BD
SCHLAUCHBAUGRUPPE, VORDERRADBREMSE, RECHTS
aus £248,26
aus £248,26
# 16
MPN: 4G43-90-10039
SENSOR, ABS
aus £53,20
aus £53,20
# 17
MPN: 4G43-13D026-BA
SCHRAUBE, M5 X 0.8 X 12
aus £0,72
aus £0,72
