aston martin vanquish (2016) hvac-einheit teilediagramm

12-0305-02 - HVAC-Einheit

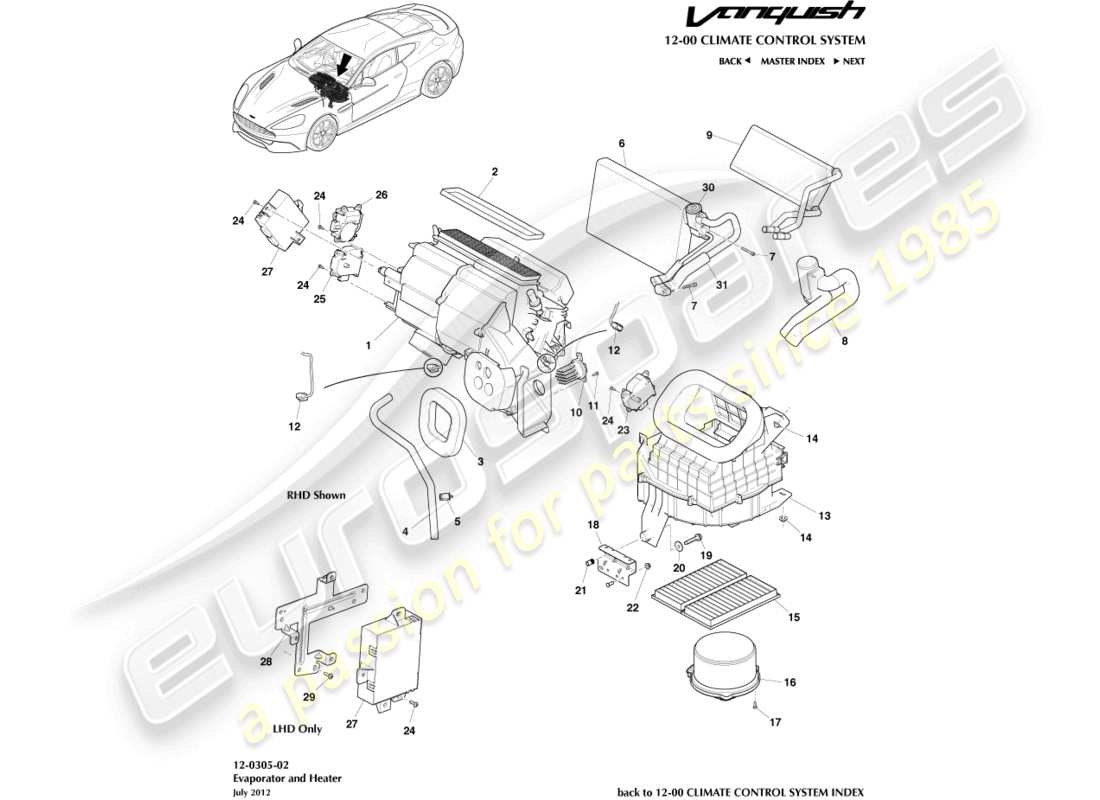

Aston Martin Vanquish (2016) HVAC Unit Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                #
                                                Artikelnummer
                                                Beschreibung
                                                Schlüssel
                                                Preis
                                                # 1
                                                MPN: 4G43-18N407-BC
                                                HEIZEINHEIT, EINSCHLIESSLICH ECU, RHD
                                                aus £780,62
                                                aus £780,62
                                                HEIZEINHEIT, EINSCHLIESSLICH ECU, RHD Genuine Aston Martin – Neu (bestellen)
                                                HEIZEINHEIT, EINSCHLIESSLICH ECU, RHD Genuine Aston Martin – Gebraucht auf Lager
                                                # 1
                                                MPN: 4G43-18N407-AD
                                                HEIZEINHEIT, EINSCHLIESSLICH ECU, LINKS
                                                aus £1.419,30
                                                aus £1.419,30
                                                HEIZEINHEIT, EINSCHLIESSLICH ECU, LINKS Genuine Aston Martin – Neu (bestellen)
                                                # 2
                                                MPN: 4G43-19N574-AA
                                                DICHTUNG, LUFTKANAL
                                                aus £0,96
                                                aus £0,96
                                                DICHTUNG, LUFTKANAL ENTLÜFTEN Genuine Aston Martin – Neu (bestellen)
                                                # 3
                                                MPN: 4G43-19D692-AA
                                                DICHTUNGSSCHAUM, DICHTUNGSPLATTE
                                                aus £7,50
                                                aus £7,50
                                                DICHTUNGSSCHAUM, DICHTUNGSPLATTE Genuine Aston Martin – Neu (bestellen)
                                                # 4
                                                MPN: 4G43-19A699-BB
                                                ABLAUFROHR, KONDENSATION, RHD
                                                aus £14,81
                                                aus £14,81
                                                ABLAUFROHR, KONDENSATION, RHD Genuine Aston Martin – Neu (bestellen)
                                                # 4
                                                MPN: 4G43-19A699-AB
                                                ABLAUFROHR, KONDENSATION, LHD
                                                aus £16,96
                                                aus £16,96
                                                ABLAUFROHR, KONDENSATION, LHD Genuine Aston Martin – Neu (bestellen)
                                                # 5
                                                MPN: 701172
                                                CLIP, 16 X 2.8-3.3
                                                aus £0,47
                                                aus £0,47
                                                CLIP 16X2.8-3.3 Genuine Aston Martin – Neu (bestellen)
                                                # 6
                                                MPN: 4G43-19850-AA
                                                VERDAMPFER KOMPL. A/C
                                                Rechtslenker
                                                aus £574,62
                                                aus £574,62
                                                EVP-MONTAGE A/C Genuine Aston Martin – Neu (bestellen)
                                                # 6
                                                MPN: 4G43-19A889-AA
                                                VERDAMPFER KOMPL. A/C
                                                Linkslenker
                                                aus £752,54
                                                aus £752,54
                                                EVP-BAUGRUPPE KLIMAANLAGE LINKS Genuine Aston Martin – Neu (bestellen)
                                                # 7
                                                MPN: 4G43-ALR8679-AA
                                                SCHRAUBE, M5 X 40, INNENSECHSKANT
                                                aus £0,82
                                                aus £0,82
                                                INNENSECHSKANTSCHRAUBE M5X40 Genuine Aston Martin – Neu (bestellen)
                                                # 8
                                                MPN: 4G43-18C676-AA
                                                DICHTUNG, HEIZKERN
                                                Rechtslenker
                                                SE HTR COR Genuine Aston Martin – Neu (bestellen)
                                                # 8
                                                MPN: 4G43-18D669-AA
                                                DICHTUNG, HEIZKERN
                                                Linkslenker
                                                aus £12,41
                                                aus £12,41
                                                SE HTR COR LH Genuine Aston Martin – Neu (bestellen)
                                                # 8
                                                MPN: 4G43-19D693-AA
                                                DICHTUNG, VERDAMPFROHR INNEN
                                                DICHTUNG, VERDAMPFERROHR INNEN Genuine Aston Martin – Neu (bestellen)
                                                # 8
                                                MPN: 4G43-18D673-AA
                                                DICHTUNG HEIZKERNROHR AN HEIZGEHÄUSE
                                                Linkslenker
                                                aus £8,33
                                                aus £8,33
                                                SE HTR COR WANNE ZU HT Genuine Aston Martin – Neu (bestellen)
                                                # 9
                                                MPN: 4G43-18A271-AA
                                                KERN- UND ROHRBAUGRUPPE HEIZUNG, RHD
                                                aus £135,60
                                                aus £135,60
                                                KERN- UND ROHRBAUGRUPPE HTR RHD Genuine Aston Martin – Neu (bestellen)
                                                # 9
                                                MPN: 4G43-18D671-AA
                                                KERN- UND ROHRHEIZUNG, LHD
                                                aus £104,55
                                                aus £104,55
                                                COR & TUB MONTAGE HTR LH Genuine Aston Martin – Neu (bestellen)
                                                # 10
                                                MPN: 4G43-19F615-AA
                                                TRANSISTOR, POWER A/C
                                                aus £236,89
                                                aus £236,89
                                                T/STR Klimaanlage Genuine Aston Martin – Neu (bestellen)
                                                # 12
                                                MPN: 4G43-19F598-AA
                                                SENSOR A/C-VERDAMPFERTEMP
                                                aus £12,36
                                                aus £12,36
                                                SNS A/C EVP TEMP Genuine Aston Martin – Neu (bestellen)
                                                # 13
                                                MPN: 4G43-19924-BB
                                                GEBLÄSEBAUGRUPPE, RHD
                                                aus £229,32
                                                aus £229,32
                                                GEBLÄSEBAUGRUPPE, RHD Genuine Aston Martin – Neu (bestellen)
                                                GEBLÄSEBAUGRUPPE, RHD Genuine Aston Martin – Gebraucht auf Lager
                                                # 13
                                                MPN: 4G43-19925-AB
                                                GEBLÄSEBAUGRUPPE, LHD
                                                aus £416,94
                                                aus £416,94
                                                GEBLÄSEBAUGRUPPE, LINKS Genuine Aston Martin – Neu (bestellen)
                                                # 14
                                                MPN: 703612
                                                MUTTER & Scheibe, M6
                                                aus £0,47
                                                aus £0,47
                                                MUTTER & WASHER-M6 SECHSKANT Genuine Aston Martin – Neu (bestellen)
                                                # 15
                                                MPN: 4G43-13ZE1-AA-PK
                                                FILTER, POLLEN
                                                PACKUNG MIT 2
                                                aus £49,28
                                                aus £49,28
                                                Dieses Teil ersetzt die Teilenummer 4G43-13ZE1-AA
                                                POLLENFILTER (Packung mit 2) Genuine Aston Martin – Neu auf Lager
                                                Genuine Aston Martin (nicht mehr bestellbar)
                                                # 16
                                                MPN: 4G43-19F612-AA
                                                Motor- und Lüfterbaugruppe Klimaanlage, Rechtslenker
                                                aus £452,49
                                                aus £452,49
                                                MTR & LÜFTERBAUGRUPPE KLIMAANLAGE Genuine Aston Martin – Neu (bestellen)
                                                # 16
                                                MPN: 4G43-19F613-AA
                                                Motor- und Lüfterbaugruppe Klimaanlage, Linkslenkung
                                                aus £135,59
                                                aus £135,59
                                                MTR & LÜFTERBAUGRUPPE KLIMAANLAGE LINKS Genuine Aston Martin – Neu (bestellen)
                                                # 17
                                                MPN: 4G43-N104301-AA
                                                SCHRAUBE, M5 X 16
                                                aus £0,47
                                                aus £0,47
                                                SCHRAUBE M5 X16 SECHSKANT SPCL Genuine Aston Martin – Neu (bestellen)
                                                # 18
                                                MPN: 4G43-18535-BF
                                                HALTERUNG, GEBLÄSEMONTAGE, RHD
                                                aus £22,09
                                                aus £22,09
                                                HALTERUNG, HEIZGEBLÄSEBEFESTIGUNG, RHD Genuine Aston Martin – Neu (bestellen)
                                                HALTERUNG, HEIZGEBLÄSEBEFESTIGUNG, RHD Genuine Aston Martin – Gebraucht auf Lager
                                                # 18
                                                MPN: 4G43-18535-AE
                                                HALTERUNG, GEBLÄSEMONTAGE, LINKS
                                                aus £40,17
                                                aus £40,17
                                                HALTERUNG, HEIZGEBLÄSEBEFESTIGUNG, LINKS Genuine Aston Martin – Neu (bestellen)
                                                # 19
                                                MPN: 703745
                                                SCHRAUBE, M8 X 35
                                                aus £0,47
                                                aus £0,47
                                                SCHRAUBE, M8 X 35 Genuine Aston Martin – Neu (bestellen)
                                                # 20
                                                MPN: 697452
                                                Scheibe, M8 X 24 X 1.8
                                                aus £4,39
                                                aus £4,39
                                                Scheibe M8 GROSSER AD Genuine Aston Martin – Neu (bestellen)
                                                # 21
                                                MPN: 6G33-58762-AA
                                                Nietmutter, M8, niedriges Profil
                                                aus £0,47
                                                aus £0,47
                                                Nietmutter, M8, niedriges Profil Genuine Aston Martin – Neu (bestellen)
                                                # 22
                                                MPN: 702944
                                                MUTTER, M6, SECHSKANTFLANSCHKOPF
                                                aus £0,58
                                                aus £0,58
                                                MUTTER M6 HEX FLNG MTL8 Genuine Aston Martin – Neu (bestellen)
                                                UNTERE MESH-MUTTER Genuine Ferrari Teil – Neu (bestellen)
                                                # 23
                                                MPN: 4G43-18A250-AA
                                                SERVO ASSY A/C HTR FRSH/RECU AIR, RHD
                                                aus £208,08
                                                aus £208,08
                                                SRVO-MONTAGE A/C HTR FRS Genuine Aston Martin – Neu (bestellen)
                                                # 23
                                                MPN: 4G43-18A251-AA
                                                SERVO ASSY A/C HTR FRSH/RECU AIR, LHD
                                                aus £208,08
                                                aus £208,08
                                                SRVO-MONTAGE A/C HTR FRS Genuine Aston Martin – Neu (bestellen)
                                                # 24
                                                MPN: 4G43-104084-AA
                                                SCHRAUBE, M4 X 16, PAN HD
                                                SCHRAUBEN Genuine Aston Martin – Neu (bestellen)
                                                # 25
                                                MPN: 4G43-18D674-AA
                                                SERVO-EINHEIT A/C HTR LUFTMISCHUNG, RHD
                                                aus £208,08
                                                aus £208,08
                                                SRVO-MONTAGE A/C HTR AIR Genuine Aston Martin – Neu (bestellen)
                                                # 25
                                                MPN: 4G43-18D675-AA
                                                SERVO-EINHEIT A/C HTR AIR MIX, LHD
                                                aus £208,08
                                                aus £208,08
                                                SRVO-MONTAGE A/C HTR AIR Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: 4G43-18E246-AA
                                                SERVO-EINHEIT A/C HTR-MODUS, RHD
                                                aus £208,08
                                                aus £208,08
                                                SRVO-MONTAGE A/C HTR MOD Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: 4G43-18E247-AA
                                                SERVO-EINHEIT A/C HTR-MODUS, LHD
                                                aus £208,08
                                                aus £208,08
                                                SRVO-MONTAGE A/C HTR MOD Genuine Aston Martin – Neu (bestellen)
                                                # 28
                                                MPN: 4G43-19C715-AA
                                                HALTERUNG, MONTAGE DER A/C-STEUERUNG
                                                Nur LHD
                                                HALTERUNG A/C-REGLER MTNG Genuine Aston Martin – Neu (bestellen)
                                                # 29
                                                MPN: 4G43-N014120-AA
                                                SCHRAUBE, M4X12MM, LINSENKOPF
                                                Nur LHD
                                                SCHRAUBE M4X12 LINSENKOPF Genuine Aston Martin – Neu (bestellen)
                                                # 30
                                                MPN: 4G43-19849-AA
                                                VENTILBAUGRUPPE, A/C-VERDAMPFER
                                                aus £52,81
                                                aus £52,81
                                                VLV-MONTAGE A/C EVP EXP Genuine Aston Martin – Neu (bestellen)
                                                # 31
                                                MPN: 4G43-19A641-AA
                                                VERDAMPFERROHR KOMPL
                                                Rechtslenker
                                                EVP- und Wannenmontage Klimaanlage Genuine Aston Martin – Neu (bestellen)
                                                # 31
                                                MPN: 4G43-19F614-AA
                                                VERDAMPFERROHR KOMPL
                                                Linkslenker
                                                aus £236,88
                                                aus £236,88
                                                EVP- und Wannenbaugruppe Klimaanlage links Genuine Aston Martin – Neu (bestellen)
