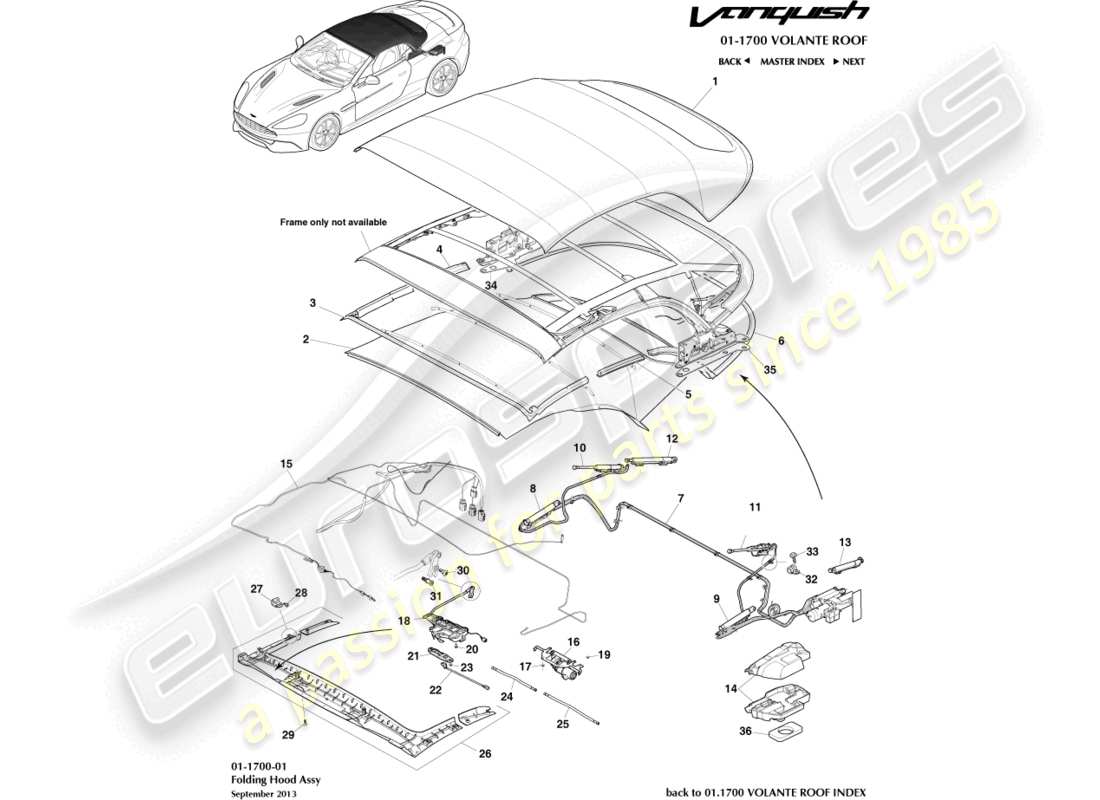

01-1700-01 - Volante-Dachmontage
Aston Martin Vanquish (2017) Volante Roof Assembly Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: ED33-76501B00-CA
TOP-MONTAGE KLAPPBAR, KOMPLETT, STANDARD
aus £13.906,65
aus £13.906,65
# -
MPN: ED33-76501B10-CA
TOP-MONTAGE KLAPPBAR, KOMPLETT, SPEZIAL
aus £13.906,65
aus £13.906,65
# 1
MPN: 9G43-70351-AA
KIT, ÜBERDACHABDECKUNG, SCHWARZ
aus £4.946,19
aus £4.946,19
# 1
MPN: 9G43-70351-BA
KIT, ÜBERDACHUNGSABDECKUNG, BLAU
aus £4.946,19
aus £4.946,19
# 1
MPN: 9G43-70351-CA
KIT, ÜBERDACHUNGSABDECKUNG, JAVA
aus £4.946,20
aus £4.946,20
Dieses Teil ersetzt die Teilenummer 4G43-70351-CA
# 1
MPN: 9G43-70351-DA
KIT, ÜBERDACHABDECKUNG, WESTMINSTER GRÜN
aus £4.946,20
aus £4.946,20
# 1
MPN: 9G43-70351-EA
KIT, ÜBERDACHUNGSABDECKUNG, TITANGRAU
aus £4.946,21
aus £4.946,21
# 1
MPN: 9G43-70351-FA
KIT, ÜBERDACHUNGSABDECKUNG, BURGUND
aus £8.343,98
aus £8.343,98
# 1
MPN: 9G43-70351-GA
KIT, ÜBERDACHUNGSABDECKUNG, BITTERSCHOKOLADE
aus £8.343,98
aus £8.343,98
# 1
MPN: 9G43-70351-HA
ÜBERDACHABDECKUNGSSATZ, GRENADINEROT
aus £7.790,88
aus £7.790,88
# -
-
FEDERBÜGEL
Teil von Artikel 1
# 2
MPN: 9G43-70352-AB
INNENFUTTER, OBSIDIANSCHWARZ
aus £1.547,83
aus £1.547,83
# 2
MPN: 9G43-70352-BB
INNENFUTTER, ELFENBEIN
aus £1.547,83
aus £1.547,83
# 2
MPN: 9G43-70352-CB
INNENFUTTER, MONDSCHATTEN
aus £1.547,83
aus £1.547,83
# 2
MPN: 9G43-70352-DB
INNENFUTTER, SCHNEIDER GRAU
aus £1.547,83
aus £1.547,83
# 2
MPN: 9G43-70352-EB
INNENFUTTER, BRAUN
aus £1.547,83
aus £1.547,83
# 2
MPN: 707855
INNENFUTTER-SONDERBESTELLUNG
Bestätigen Sie die Farbe bei der Bestellung
aus £2.004,86
aus £2.004,86
# 3
MPN: 4G43-L51210-AB
DICHTUNGSSATZ, VORNE
aus £677,21
aus £677,21
# 4
MPN: 4G43-L51221-AA
DICHTUNGSSATZ, MITTE, RECHTS
aus £361,56
aus £361,56
# 5
MPN: 4G43-L51220-AA
DICHTUNGSSATZ, MITTE, LINKS
aus £361,56
aus £361,56
# 6
MPN: 4G43-L51230-AB
DICHTUNGSSATZ, HINTEN
aus £593,71
aus £593,71
# -
-
NIET, BLIND
Teil von Artikel 6
# -
-
Scheibe
Dichtungssatz anbringen
# 7
MPN: 9G43-9G803-AA
HYDRAULISCHES PUMPENSYSTEM
Enthält Zylinder und Schläuche
aus £2.553,77
aus £2.553,77
# 8
MPN: 4G43-50638-AB
HYDRAULIKZYLINDER, HAUPT, RECHTS
aus £688,97
aus £688,97
# 9
MPN: 4G43-50639-AC
HYDRAULIKZYLINDER, HAUPT, LINKS
aus £351,90
aus £351,90
# 10
MPN: 4G43-539A78-AA
ZYLINDER, SPANNBOGEN, RECHTS
aus £864,66
aus £864,66
# 11
MPN: 4G43-539A79-AA
ZYLINDER, SPANNBOGEN, LINKS
aus £864,66
aus £864,66
# -
-
HYDRAULIKSCHLAUCH, HAUPTZYLINDER, RECHTS
NSS. Teil von 4G43-9G803-AD
# -
-
HYDRAULIKSCHLAUCH, HAUPTZYLINDER, LINKS
NSS. Teil von 4G43-9G803-AD
# 14
MPN: 9G43-93-11486
GEHÄUSE, PUMPENBAUGRUPPE
aus £75,19
aus £75,19
# 15
MPN: 4G43-37-10686
KABELBAUM, DACHHYDRAULIK, RECHTS
aus £115,56
aus £115,56
# 15
MPN: 4G43-37-10685
KABELBAUM, DACHHYDRAULIK, LINKS
aus £99,17
aus £99,17
# 16
MPN: 4G43-L51240-AA
KIT-BAUGRUPPE, VERRIEGELUNGSMOTOR
aus £209,44
aus £209,44
# 17
MPN: 4G43-1001991-AA
MUTTER & Scheibe, M5
aus £0,82
aus £0,82
# 18
MPN: 4G43-L51270-AA
AUTOMATISCHER VERRIEGELUNGSSATZ, RECHTS
aus £475,98
aus £475,98
# 18
MPN: 4G43-L51260-AA
AUTOMATISCHER VERRIEGELUNGSSATZ, LINKS
aus £470,58
aus £470,58
# 19
MPN: 4G43-69832-AA
Nuss, M6
aus £0,81
aus £0,81
# 20
MPN: 4G43-1004048-AA
SCHRAUBE, M6, LINSENKOPF
aus £0,87
aus £0,87
# 21
MPN: 4G43-765010-AF
Stürmer, Kopfball, rechts
aus £63,04
aus £63,04
# 21
MPN: 4G43-765011-AE
Stürmer, Kopfball, links
# 22
MPN: 4G43-765013-AE
KABELBAUM-KIT, VERRIEGELUNGSHALTERUNG
# 23
MPN: 702944
MUTTER, M6, SECHSKANTFLANSCHKOPF
aus £0,58
aus £0,58
# 24
MPN: 4G43-1012524-AA
FLEXWELLE, RECHTS
aus £54,45
aus £54,45
# 25
MPN: 4G43-1012525-AA
FLEXWELLE, LINKS
aus £54,45
aus £54,45
# 26
MPN: 4G43-93-10617
KRONVERKLEIDUNGSSATZ, OBSIDIANSCHWARZ
aus £899,10
aus £899,10
# 26
MPN: 4G43-93-10614
KÜHLERVERKLEIDUNGSSATZ, ELFENBEIN
aus £899,10
aus £899,10
# 26
MPN: 4G43-93-10615
HEADER-ZIERKIT, MOON SHADOW
aus £899,10
aus £899,10
# 26
MPN: 4G43-93-10616
KRONVERKLEIDUNGSSATZ, TAILORS GRAU
aus £899,10
aus £899,10
# 27
MPN: 4G43-515A50-AA
HALTERUNG, ZIERABDECKUNG
aus £1,12
aus £1,12
# 28
MPN: 4G43-1003889-AA
SCHRAUBE, HALTERUNG DER ZIERABDECKUNG
aus £0,81
aus £0,81
# 29
MPN: 4G43-1004355-AA
SCHRAUBE, SELBSTSCHNEIDEND
aus £0,81
aus £0,81
# 30
MPN: 4G43-1013271-AA
SCHRAUBENHAKEN
# 31
MPN: 4G43-50641-AA
ÜBER MITTELSTIFT
aus £4,51
aus £4,51
# 32
MPN: 694891
P-CLIP
aus £2,31
aus £2,31
# 33
MPN: 702839-PK
SCHRAUBE UND Scheibe, M6X20, SECHSKANTKOPF
PACKUNG MIT 10
aus £3,14
aus £3,14
# -
-
RIEMEN, SPANNUNG, RH
# -
-
RIEMEN, SPANNUNG, LINKS
# -
-
KABEL, SPANNUNG
# 33
MPN: 4G43-10D916-AA
RIEMEN, KONTROLLE
Hydraulischer Rohrschutz
aus £17,12
aus £17,12
# 34
MPN: ED33-76501B20-AB
DISTANZSTÜCK, RAHMEN, RECHTS
# 35
MPN: ED33-76501B21-AB
DISTANZSTÜCK, RAHMEN, LINKS
# 36
MPN: ED33-16C954-AA
ANTI-RATTLE-PAD
aus £7,04
aus £7,04
# -
-
ABDECKUNG, STECKERLOCH
Obsidianschwarz
# -
-
ABDECKUNG, STECKERLOCH
ELFENBEIN
# -
-
ABDECKUNG, STECKERLOCH
Mondschatten
# -
-
ABDECKUNG, STECKERLOCH
Schneider Grau
-part-diagram-01-1702-05.webp "ASTON MARTIN VANQUISH (2017) WINDSCHUTZ TEILEDIAGRAMM")
-part-diagram-01-1703-b1.webp "ASTON MARTIN VANQUISH (2017) DACHÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-01-1708-05.webp "ASTON MARTIN VANQUISH (2017) DACHSTEUERMODUL TEILEDIAGRAMM")
-part-diagram-01-1901-01.webp "ASTON MARTIN VANQUISH (2017) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-01-1901-10.webp "ASTON MARTIN VANQUISH (2017) VORDERE STOßSTANGE, S TEILEDIAGRAMM")
-part-diagram-01-1902-01.webp "ASTON MARTIN VANQUISH (2017) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-01-1902-01-2.webp "ASTON MARTIN VANQUISH (2017) HINTERE STOßSTANGE, S TEILEDIAGRAMM")
-part-diagram-01-1903.webp "ASTON MARTIN VANQUISH (2017) NUMMERNSCHILD-SOCKEL TEILEDIAGRAMM")
-part-diagram-01-2001.webp "ASTON MARTIN VANQUISH (2017) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-01-2002.webp "ASTON MARTIN VANQUISH (2017) AIRBAG, BEIFAHRER TEILEDIAGRAMM")
-part-diagram-01-2004-01.webp "ASTON MARTIN VANQUISH (2017) RÜCKHALTEELEKTRONIK TEILEDIAGRAMM")
-part-diagram-01-2005-04.webp "ASTON MARTIN VANQUISH (2017) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-01-2007-01.webp "ASTON MARTIN VANQUISH (2017) VORDERSITZ-AIRBAG TEILEDIAGRAMM")
-part-diagram-01-2009-01.webp "ASTON MARTIN VANQUISH (2017) VORHANG-AIRBAG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-2009-01-2.webp "ASTON MARTIN VANQUISH (2017) VORHANGAIRBAG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-2010-05.webp "ASTON MARTIN VANQUISH (2017) AUSFAHRBARER ÜBERROLLBÜGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-2012-01.webp "ASTON MARTIN VANQUISH (2017) ISOFIX-HALTEHALTERUNGEN TEILEDIAGRAMM")
-part-diagram-01-3401-01.webp "ASTON MARTIN VANQUISH (2017) VORDERE UNTERBÖDEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-3401-05.webp "ASTON MARTIN VANQUISH (2017) VORDERER UNTERBODEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-3402-04.webp "ASTON MARTIN VANQUISH (2017) UNTERBODEN HINTEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-02-0103-01.webp "ASTON MARTIN VANQUISH (2017) VORDERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-02-0104-01.webp "ASTON MARTIN VANQUISH (2017) HINTERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-02-0301.webp "ASTON MARTIN VANQUISH (2017) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-02-0301-01.webp "ASTON MARTIN VANQUISH (2017) ANTRIEBSSTRANGBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-03-0100-e1.webp "ASTON MARTIN VANQUISH (2017) MOTORSTRUKTUR TEILEDIAGRAMM")
-part-diagram-03-0100-e2.webp "ASTON MARTIN VANQUISH (2017) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-03-0200-e1.webp "ASTON MARTIN VANQUISH (2017) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-03-0300-e1.webp "ASTON MARTIN VANQUISH (2017) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-03-0304-02.webp "ASTON MARTIN VANQUISH (2017) KÜHLMITTELBEHÄLTER UND SCHLÄUCHE TEILEDIAGRAMM")
-part-diagram-03-0400-e1.webp "ASTON MARTIN VANQUISH (2017) KRAFTSTOFFBEFÜLLUNG UND -STEUERUNG TEILEDIAGRAMM")
-part-diagram-03-0500-e1.webp "ASTON MARTIN VANQUISH (2017) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-03-0600-02.webp "ASTON MARTIN VANQUISH (2017) MOTOR ANLASSEN, DIAGRAMM FÜR AUTOTEILE")
-part-diagram-03-0700-e1.webp "ASTON MARTIN VANQUISH (2017) ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-03-0800-e1.webp "ASTON MARTIN VANQUISH (2017) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-03-0900-e1.webp "ASTON MARTIN VANQUISH (2017) VENTILTRIEB TEILEDIAGRAMM")
-part-diagram-03-1000-e1.webp "ASTON MARTIN VANQUISH (2017) MOTORABDICHTUNG TEILEDIAGRAMM")
-part-diagram-03-1100-e1.webp "ASTON MARTIN VANQUISH (2017) LEISTUNGSUMWANDLUNG TEILEDIAGRAMM")
-part-diagram-03-1200-00.webp "ASTON MARTIN VANQUISH (2017) LUFTAUFLADUNG TEILEDIAGRAMM")
-part-diagram-03-1300-00.webp "ASTON MARTIN VANQUISH (2017) VERDUNSTUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-03-1300-01.webp "ASTON MARTIN VANQUISH (2017) VERDUNSTUNGSEMISSIONEN, 15MY TEILEDIAGRAMM")
-part-diagram-03-1400-01.webp "ASTON MARTIN VANQUISH (2017) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-1400-02.webp "ASTON MARTIN VANQUISH (2017) ELEKTRONISCHE MOTORSTEUERUNG, BOSCH TEILEDIAGRAMM")
-part-diagram-03-1403-01.webp "ASTON MARTIN VANQUISH (2017) BAROMETRISCHER SENSOR TEILEDIAGRAMM")
-part-diagram-03-1801-01.webp "ASTON MARTIN VANQUISH (2017) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-2201-01.webp "ASTON MARTIN VANQUISH (2017) MOTORKÜHLUNG, DIAGRAMM FÜR LINIENANPASSUNGSTEILE")
-part-diagram-04-0102-01.webp "ASTON MARTIN VANQUISH (2017) VORDERRADAUFHÄNGUNGSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-04-0104-01.webp "ASTON MARTIN VANQUISH (2017) VORDERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-04-0202-01.webp "ASTON MARTIN VANQUISH (2017) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-04-0204-01.webp "ASTON MARTIN VANQUISH (2017) HINTERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-04-0301-01.webp "ASTON MARTIN VANQUISH (2017) VORDERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-04-0302-01.webp "ASTON MARTIN VANQUISH (2017) HINTERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-04-0303-01.webp "ASTON MARTIN VANQUISH (2017) AKTIVES DÄMPFUNGSMODUL TEILEDIAGRAMM")
-part-diagram-04-0400-00.webp "ASTON MARTIN VANQUISH (2017) RÄDER UND REIFEN, VORNE TEILEDIAGRAMM")
-part-diagram-04-0400-01.webp "ASTON MARTIN VANQUISH (2017) RÄDER UND REIFEN, HINTEN TEILEDIAGRAMM")
-part-diagram-05-0102-02.webp "ASTON MARTIN VANQUISH (2017) DREHMOMENTROHRBAUGRUPPE, 6 SPD TEILEDIAGRAMM")
-part-diagram-05-0102-03.webp "ASTON MARTIN VANQUISH (2017) DREHMOMENTROHRBAUGRUPPE, 8 SPD TEILEDIAGRAMM")
-part-diagram-05-0501-01.webp "ASTON MARTIN VANQUISH (2017) HINTERE HALBWELLENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-06-0300-01.webp "ASTON MARTIN VANQUISH (2017) VORDERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-06-0400-01.webp "ASTON MARTIN VANQUISH (2017) HINTERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-06-0502-02.webp "ASTON MARTIN VANQUISH (2017) FESTSTELLBREMSE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-06-0502-03.webp "ASTON MARTIN VANQUISH (2017) FESTSTELLBREMSE, LHD TEILEDIAGRAMM")
-part-diagram-06-0601-02.webp "ASTON MARTIN VANQUISH (2017) HAUPTBREMSZYLINDER UND BEHÄLTER TEILEDIAGRAMM")
-part-diagram-06-0602-02.webp "ASTON MARTIN VANQUISH (2017) TEILEDIAGRAMM DER BREMSAKTUATORBAUGRUPPE")
-part-diagram-06-0603-02.webp "ASTON MARTIN VANQUISH (2017) BREMSLEITUNGEN UND -SCHLÄUCHE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-06-0603-03.webp "ASTON MARTIN VANQUISH (2017) BREMSLEITUNGEN UND -SCHLÄUCHE, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-06-0704-02.webp "ASTON MARTIN VANQUISH (2017) VAKUUMBEHÄLTERSCHLAUCH TEILEDIAGRAMM")
-part-diagram-06-0901-01.webp "ASTON MARTIN VANQUISH (2017) ELEKTRONISCHES BREMSMODUL TEILEDIAGRAMM")
-part-diagram-06-0902-01.webp "ASTON MARTIN VANQUISH (2017) RADGESCHWINDIGKEITSSENSOREN TEILEDIAGRAMM")
-part-diagram-07-0101-01.webp "ASTON MARTIN VANQUISH (2017) ÜBERTRAGUNG, 6SPD TEILEDIAGRAMM")
-part-diagram-07-0101-02.webp "ASTON MARTIN VANQUISH (2017) ÜBERTRAGUNG, 8 SPD TEILEDIAGRAMM")
-part-diagram-07-0101-03.webp "ASTON MARTIN VANQUISH (2017) GETRIEBESÄTZE, 8 SPD TEILEDIAGRAMM")
-part-diagram-07-0110-10.webp "ASTON MARTIN VANQUISH (2017) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-07-0201-01.webp "ASTON MARTIN VANQUISH (2017) GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-07-0202-01.webp "ASTON MARTIN VANQUISH (2017) GETRIEBEÖLKÜHLERROHRE TEILEDIAGRAMM")
-part-diagram-07-0501-02.webp "ASTON MARTIN VANQUISH (2017) PADDLESHIFT TEILEDIAGRAMM")
-part-diagram-09-0101-01.webp "ASTON MARTIN VANQUISH (2017) AKUSTISCHE KONTROLLE TEILEDIAGRAMM")
-part-diagram-09-0500-00.webp "ASTON MARTIN VANQUISH (2017) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-09-0500-10.webp "ASTON MARTIN VANQUISH (2017) ABGASANLAGEN TEILEDIAGRAMM")
-part-diagram-10-0101-s1.webp "ASTON MARTIN VANQUISH (2017) KRAFTSTOFFTANK-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-10-0102-01.webp "ASTON MARTIN VANQUISH (2017) KRAFTSTOFFVERTEILUNG, AN 15MY TEILEDIAGRAMM")
-part-diagram-10-0102-02.webp "ASTON MARTIN VANQUISH (2017) KRAFTSTOFFVERTEILUNG, 15MY AN TEILEDIAGRAMM")
-part-diagram-10-0103-02.webp "ASTON MARTIN VANQUISH (2017) KRAFTSTOFFEINFÜLLEINHEIT, VOLANTE TEILEDIAGRAMM")
-part-diagram-10-0103-04.webp "ASTON MARTIN VANQUISH (2017) KRAFTSTOFFEINFÜLLEINHEIT, COUPÉ TEILEDIAGRAMM")
-part-diagram-10-0105-01.webp "ASTON MARTIN VANQUISH (2017) KRAFTSTOFFPUMPENMODUL TEILEDIAGRAMM")
-part-diagram-11-0101-02.webp "ASTON MARTIN VANQUISH (2017) LENKGETRIEBE, RHD TEILEDIAGRAMM")
-part-diagram-11-0101-03.webp "ASTON MARTIN VANQUISH (2017) LENKGETRIEBE, LHD TEILEDIAGRAMM")
-part-diagram-11-0201-10.webp "ASTON MARTIN VANQUISH (2017) PAS-SCHLÄUCHE, RHD BIS 15MY TEILEDIAGRAMM")
-part-diagram-11-0201-20.webp "ASTON MARTIN VANQUISH (2017) PAS-SCHLÄUCHE, RHD 15MY AN TEILEDIAGRAMM")
-part-diagram-11-0201-30.webp "ASTON MARTIN VANQUISH (2017) PAS-SCHLÄUCHE, LHD BIS 15MY TEILEDIAGRAMM")
-part-diagram-11-0201-40.webp "ASTON MARTIN VANQUISH (2017) PAS-SCHLÄUCHE, LHD 15MY AN TEILEDIAGRAMM")
-part-diagram-11-0202-02.webp "ASTON MARTIN VANQUISH (2017) LENKMODUL TEILEDIAGRAMM")
-part-diagram-11-0401-02.webp "ASTON MARTIN VANQUISH (2017) LENKSÄULENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-11-0404-02.webp "ASTON MARTIN VANQUISH (2017) SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-11-0601-04.webp "ASTON MARTIN VANQUISH (2017) DIAGRAMM DER LENKRADTEILE")
-part-diagram-11-0601-05.webp "ASTON MARTIN VANQUISH (2017) LENKRAD, DIAGRAMM FÜR OPTIONALE TEILE")
-part-diagram-11-0601-10.webp "ASTON MARTIN VANQUISH (2017) SÄULENSCHALTERBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-12-0101-02.webp "ASTON MARTIN VANQUISH (2017) LUFTEINLASSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-12-0102-03.webp "ASTON MARTIN VANQUISH (2017) LUFTVERTEILUNGSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-12-0103-04.webp "ASTON MARTIN VANQUISH (2017) KOMPONENTEN ZUR LUFTABSAUGUNG TEILEDIAGRAMM")
-part-diagram-12-0303-10.webp "ASTON MARTIN VANQUISH (2017) KLIMAANLAGENLEITUNGEN, R134A GAS TEILEDIAGRAMM")
-part-diagram-12-0303-20.webp "ASTON MARTIN VANQUISH (2017) KLIMAANLAGENLEITUNGEN, HFO1234YF GAS TEILEDIAGRAMM")
-part-diagram-12-0305-02.webp "ASTON MARTIN VANQUISH (2017) HVAC-EINHEIT TEILEDIAGRAMM")
-part-diagram-12-0404-02.webp "ASTON MARTIN VANQUISH (2017) SENSOREN TEILEDIAGRAMM")
-part-diagram-13-0101-02.webp "ASTON MARTIN VANQUISH (2017) KOMBIINSTRUMENT TEILEDIAGRAMM")
-part-diagram-13-0102-01.webp "ASTON MARTIN VANQUISH (2017) SAT-NAV-MONTAGE TEILEDIAGRAMM")
-part-diagram-13-0102-02.webp "ASTON MARTIN VANQUISH (2017) TEILEDIAGRAMM FÜR NAVIGATIONSGERÄTE-DISPLAYS")
-part-diagram-13-0601-01.webp "ASTON MARTIN VANQUISH (2017) TEILEDIAGRAMM FÜR VERKEHRSHUPEN")
-part-diagram-13-1300-00.webp "ASTON MARTIN VANQUISH (2017) EINPARKHILFE TEILEDIAGRAMM")
-part-diagram-13-1400-00.webp "ASTON MARTIN VANQUISH (2017) REIFENDRUCKMODUL TEILEDIAGRAMM")
-part-diagram-14-0100-00.webp "ASTON MARTIN VANQUISH (2017) BATTERIETEILEDIAGRAMM")
-part-diagram-15-0101-01.webp "ASTON MARTIN VANQUISH (2017) INFOTAINMENT-HAUPTEINHEIT TEILEDIAGRAMM")
-part-diagram-15-0101-02.webp "ASTON MARTIN VANQUISH (2017) CD-MULTI-WECHSLER, COUPÉ TEILEDIAGRAMM")
-part-diagram-15-0101-02a.webp "ASTON MARTIN VANQUISH (2017) CD-MULTI-WECHSLER, VOLANTE TEILEDIAGRAMM")
-part-diagram-15-0102-01.webp "ASTON MARTIN VANQUISH (2017) MEDIA PLAYER TEILEDIAGRAMM")
-part-diagram-15-0104-01.webp "ASTON MARTIN VANQUISH (2017) INFOTAINMENT-STEUERUNG TEILEDIAGRAMM")
-part-diagram-15-0201-02.webp "ASTON MARTIN VANQUISH (2017) RADIOANTENNE TEILEDIAGRAMM")
-part-diagram-15-0201-02a.webp "ASTON MARTIN VANQUISH (2017) RADIOANTENNE, 14.5MY TEILEDIAGRAMM")
-part-diagram-15-0202-02.webp "ASTON MARTIN VANQUISH (2017) SDARS-TUNER, COUPÉ TEILEDIAGRAMM")
-part-diagram-15-0202-02a.webp "ASTON MARTIN VANQUISH (2017) SDARS-TUNER, VOLANTE TEILEDIAGRAMM")
-part-diagram-15-0205-03.webp "ASTON MARTIN VANQUISH (2017) WLAN-ANTENNE TEILEDIAGRAMM")
-part-diagram-15-0301-01.webp "ASTON MARTIN VANQUISH (2017) LAUTSPRECHER, B&O TEILEDIAGRAMM")
-part-diagram-15-0302-02.webp "ASTON MARTIN VANQUISH (2017) VERSTÄRKER, B&O, VOLANTE TEILEDIAGRAMM")
-part-diagram-15-0302-04.webp "ASTON MARTIN VANQUISH (2017) VERSTÄRKER, B&O, COUPE-TEILEDIAGRAMM")
-part-diagram-17-0101-01.webp "ASTON MARTIN VANQUISH (2017) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-17-0104-01.webp "ASTON MARTIN VANQUISH (2017) SEITLICHE REPEATER TEILEDIAGRAMM")
-part-diagram-17-0201.webp "ASTON MARTIN VANQUISH (2017) TEILEDIAGRAMM FÜR INNENBELEUCHTUNG")
-part-diagram-17-0301-01.webp "ASTON MARTIN VANQUISH (2017) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-17-0304-01.webp "ASTON MARTIN VANQUISH (2017) HOCHMONTIERTES BREMSLICHT, COUPÉ TEILEDIAGRAMM")
-part-diagram-17-0304-01a.webp "ASTON MARTIN VANQUISH (2017) HOCHMONTIERTES BREMSLICHT, VOLANTE TEILEDIAGRAMM")
-part-diagram-17-0308-01.webp "ASTON MARTIN VANQUISH (2017) KENNZEICHENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-17-0400-00.webp "ASTON MARTIN VANQUISH (2017) REGEN- UND TAGESLICHTSENSOR TEILEDIAGRAMM")
-part-diagram-18-0101-02.webp "ASTON MARTIN VANQUISH (2017) KABELBAUM VORNE UND IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-18-0102-02.webp "ASTON MARTIN VANQUISH (2017) IP-KABELBAUM TEILEDIAGRAMM")
-part-diagram-18-0103-02.webp "ASTON MARTIN VANQUISH (2017) KÖRPERGESCHIRR, COUPÉ TEILEDIAGRAMM")
-part-diagram-18-0103-02a.webp "ASTON MARTIN VANQUISH (2017) KÖRPERGESCHIRR, VOLANTE TEILEDIAGRAMM")
-part-diagram-18-0103-03.webp "ASTON MARTIN VANQUISH (2017) CD/DVD-LINK-KABELBAUM TEILEDIAGRAMM")
-part-diagram-18-0104-01.webp "ASTON MARTIN VANQUISH (2017) HECKKABELBAUM, COUPÉ TEILEDIAGRAMM")
-part-diagram-18-0104-01a.webp "ASTON MARTIN VANQUISH (2017) HECKKABELBAUM, VOLANTE TEILEDIAGRAMM")
-part-diagram-18-0106-02.webp "ASTON MARTIN VANQUISH (2017) SICHERUNGSKASTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-18-0108-06.webp "ASTON MARTIN VANQUISH (2017) BATTERIEKABEL TEILEDIAGRAMM")
-part-diagram-18-0109-02.webp "ASTON MARTIN VANQUISH (2017) SICHERUNGSKASTEN IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-18-0110-02.webp "ASTON MARTIN VANQUISH (2017) SICHERUNGSKASTEN IM LADERAUM TEILEDIAGRAMM")
-part-diagram-18-0111-01.webp "ASTON MARTIN VANQUISH (2017) MOTORKABELBAUM TEILEDIAGRAMM")
-part-diagram-18-0112-01.webp "ASTON MARTIN VANQUISH (2017) GETRIEBEKABELBAUM TEILEDIAGRAMM")
-part-diagram-18-0114-02.webp "ASTON MARTIN VANQUISH (2017) TÜRGESCHIRR TEILEDIAGRAMM")
-part-diagram-18-0301-02.webp "ASTON MARTIN VANQUISH (2017) IP-SWITCHES TEILEDIAGRAMM")
-part-diagram-18-0302-02.webp "ASTON MARTIN VANQUISH (2017) TÜRMONTIERTE SCHALTER TEILEDIAGRAMM")
-part-diagram-18-0303-02.webp "ASTON MARTIN VANQUISH (2017) SITZVERSTELLSCHALTER TEILEDIAGRAMM")
-part-diagram-18-0304-02.webp "ASTON MARTIN VANQUISH (2017) MITTELKONSOLENSCHALTER TEILEDIAGRAMM")
-part-diagram-18-0311-01.webp "ASTON MARTIN VANQUISH (2017) SCHALTER FÜR DEN ÄUßEREN KOFFERRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-18-0401-01.webp "ASTON MARTIN VANQUISH (2017) STECKDOSE TEILEDIAGRAMM")
-part-diagram-19-0101-01.webp "ASTON MARTIN VANQUISH (2017) ALARMSENSOREN TEILEDIAGRAMM")
-part-diagram-19-0102-01.webp "ASTON MARTIN VANQUISH (2017) ALARMHUPEN & SIRENEN TEILEDIAGRAMM")
-part-diagram-19-0102-02.webp "ASTON MARTIN VANQUISH (2017) CAT-5 TRACKER, 14.5MY TEILEDIAGRAMM")
-part-diagram-19-0103-02.webp "ASTON MARTIN VANQUISH (2017) CAT-5 TRACKER TEILEDIAGRAMM")
-part-diagram-19-0201-02.webp "ASTON MARTIN VANQUISH (2017) RKE TEILEDIAGRAMM")
-part-diagram-19-0700-01.webp "ASTON MARTIN VANQUISH (2017) NAVIGATIONSMODUL, VOLANTE TEILEDIAGRAMM")
-part-diagram-19-0701-01.webp "ASTON MARTIN VANQUISH (2017) NAVIGATIONSMODUL, COUPÉ TEILEDIAGRAMM")
-part-diagram-19-0702-02.webp "ASTON MARTIN VANQUISH (2017) GPS-ANTENNE, COUPÉ TEILEDIAGRAMM")
-part-diagram-19-0702-02a.webp "ASTON MARTIN VANQUISH (2017) GPS-ANTENNE, VOLANTE TEILEDIAGRAMM")
-part-diagram-19-0803-01.webp "ASTON MARTIN VANQUISH (2017) MIKROFON TEILEDIAGRAMM")
-part-diagram-19-1001-01.webp "ASTON MARTIN VANQUISH (2017) ELEKTRONISCHES TÜRMODUL TEILEDIAGRAMM")
-part-diagram-19-1800-00.webp "ASTON MARTIN VANQUISH (2017) BOOT-LATCH-CONTROLLER TEILEDIAGRAMM")
-part-diagram-00-0101-10.webp "ASTON MARTIN VANQUISH (2017) AIRBAG-WARNSCHILDER TEILEDIAGRAMM")
-part-diagram-00-0101-20.webp "ASTON MARTIN VANQUISH (2017) AIRBAG-WARNSCHILDER TEILEDIAGRAMM")
-part-diagram-00-0101-30.webp "ASTON MARTIN VANQUISH (2017) AUßENETIKETTEN TEILEDIAGRAMM")
-part-diagram-00-0101-40.webp "ASTON MARTIN VANQUISH (2017) TEILEDIAGRAMM FÜR MOTORRAUMAUFKLEBER")
-part-diagram-00-0103-01.webp "ASTON MARTIN VANQUISH (2017) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-00-0201-01.webp "ASTON MARTIN VANQUISH (2017) NOTFALLAUSRÜSTUNG, 14.5MY TEILEDIAGRAMM")
-part-diagram-00-0201-04.webp "ASTON MARTIN VANQUISH (2017) TEILEDIAGRAMM FÜR NOTFALLAUSRÜSTUNG")
-part-diagram-01-0100-00.webp "ASTON MARTIN VANQUISH (2017) KÖRPER IN WEIß TEILEDIAGRAMM")
-part-diagram-01-0101-04.webp "ASTON MARTIN VANQUISH (2017) UNTERBODEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0101-05.webp "ASTON MARTIN VANQUISH (2017) UNTERBODEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0102-10.webp "ASTON MARTIN VANQUISH (2017) KAROSSERIERAHMEN, VORNE TEILEDIAGRAMM")
-part-diagram-01-0102-20.webp "ASTON MARTIN VANQUISH (2017) ARMATURENBRETT UND VERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0102-30.webp "ASTON MARTIN VANQUISH (2017) ARMATURENBRETT UND VERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0103-01.webp "ASTON MARTIN VANQUISH (2017) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-01-0104-01.webp "ASTON MARTIN VANQUISH (2017) DACH, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0105-01.webp "ASTON MARTIN VANQUISH (2017) KAROSSERIESEITE, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0105-02.webp "ASTON MARTIN VANQUISH (2017) KÖRPERSEITE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0108-01.webp "ASTON MARTIN VANQUISH (2017) KAROSSERIE-HECK, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0108-02.webp "ASTON MARTIN VANQUISH (2017) KAROSSERIEHECK, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0110-01.webp "ASTON MARTIN VANQUISH (2017) ZUSATZTEILE, VOLANTE, SEITE 1 TEILEDIAGRAMM")
-part-diagram-01-0110-01-2.webp "ASTON MARTIN VANQUISH (2017) ZUSATZTEILE, VOLANTE, SEITE 2 TEILEDIAGRAMM")
-part-diagram-01-0110-04.webp "ASTON MARTIN VANQUISH (2017) ZUSATZTEILE, COUPÉ, SEITE 1 TEILEDIAGRAMM")
-part-diagram-01-0110-04-1.webp "ASTON MARTIN VANQUISH (2017) ZUSATZTEILE, COUPÉ, SEITE 2 TEILEDIAGRAMM")
-part-diagram-01-0110-04a.webp "ASTON MARTIN VANQUISH (2017) ZUSATZTEILE, COUPÉ 14.5MY, SEITE 1 TEILEDIAGRAMM")
-part-diagram-01-0111-01.webp "ASTON MARTIN VANQUISH (2017) STRUKTUR DER VORDEREN STOßSTANGE, REIHE TEILEDIAGRAMM")
-part-diagram-01-0111-02.webp "ASTON MARTIN VANQUISH (2017) FRONTSTOßSTANGE STRUKTUR, BUNDESTEILDIAGRAMM")
-part-diagram-01-0112-01.webp "ASTON MARTIN VANQUISH (2017) STRUKTUR DER HINTEREN STOßSTANGE, REIHE TEILEDIAGRAMM")
-part-diagram-01-0112-02.webp "ASTON MARTIN VANQUISH (2017) STRUKTUR DER HINTEREN STOßSTANGE, FED, GCC, CHINA TEILEDIAGRAMM")
-part-diagram-01-0201-01.webp "ASTON MARTIN VANQUISH (2017) TEILEDIAGRAMM FÜR KÜHLERGRILLÖFFNUNGSPLATTE")
-part-diagram-01-0202-b1.webp "ASTON MARTIN VANQUISH (2017) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-01-0203-b1.webp "ASTON MARTIN VANQUISH (2017) MOTORHAUBE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-01-0301-01.webp "ASTON MARTIN VANQUISH (2017) MONTAGE DER VORDERTÜR TEILEDIAGRAMM")
-part-diagram-01-0303-01.webp "ASTON MARTIN VANQUISH (2017) HECKKLAPPENBAUGRUPPE, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0303-b2.webp "ASTON MARTIN VANQUISH (2017) KOFFERRAUMDECKEL-BAUGRUPPE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0304-01.webp "ASTON MARTIN VANQUISH (2017) TÜRSCHARNIERBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-01-0305-01.webp "ASTON MARTIN VANQUISH (2017) KOFFERRAUMDECKELSCHARNIERE, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0305-b2.webp "ASTON MARTIN VANQUISH (2017) KOFFERRAUMDECKELSCHARNIERE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0501-02.webp "ASTON MARTIN VANQUISH (2017) HAUPTBODENVERKLEIDUNG, RHD TEILEDIAGRAMM")
-part-diagram-01-0501-03.webp "ASTON MARTIN VANQUISH (2017) HAUPTBODENVERKLEIDUNG, LHD TEILEDIAGRAMM")
-part-diagram-01-0502-06.webp "ASTON MARTIN VANQUISH (2017) NVH-PADS, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0502-b2.webp "ASTON MARTIN VANQUISH (2017) NBH-PADS, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0503-01.webp "ASTON MARTIN VANQUISH (2017) DACHHIMMELMONTAGE TEILEDIAGRAMM")
-part-diagram-01-0504-b1.webp "ASTON MARTIN VANQUISH (2017) VORDERE KOPFVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0504-b1a.webp "ASTON MARTIN VANQUISH (2017) VORDERE KOPFVERKLEIDUNG, COUPÉ 14.5MY TEILEDIAGRAMM")
-part-diagram-01-0504-b3.webp "ASTON MARTIN VANQUISH (2017) VORDERE KOPFVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0505-01.webp "ASTON MARTIN VANQUISH (2017) VORDERTÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-01-0505-02.webp "ASTON MARTIN VANQUISH (2017) TÜROBERSEITENROLLE TEILEDIAGRAMM")
-part-diagram-01-0506-01.webp "ASTON MARTIN VANQUISH (2017) SONNENBLENDEN TEILEDIAGRAMM")
-part-diagram-01-0508-01.webp "ASTON MARTIN VANQUISH (2017) LADERAUMVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0508-b5.webp "ASTON MARTIN VANQUISH (2017) DACHÖFFNUNGSBLENDE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0510-01.webp "ASTON MARTIN VANQUISH (2017) FENSTERBANKVERKLEIDUNG & ORNAMENTE TEILEDIAGRAMM")
-part-diagram-01-0511-01.webp "ASTON MARTIN VANQUISH (2017) VERKLEIDUNG FÜR HINTERES SEITENTEIL, 2+2 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0511-01a.webp "ASTON MARTIN VANQUISH (2017) HINTERE SEITENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0511-02.webp "ASTON MARTIN VANQUISH (2017) VERKLEIDUNG FÜR HINTERES SEITENTEIL, 2+0 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0512-01.webp "ASTON MARTIN VANQUISH (2017) SÄULENVERKLEIDUNG, UNTEN TEILEDIAGRAMM")
-part-diagram-01-0513-04.webp "ASTON MARTIN VANQUISH (2017) SÄULENVERKLEIDUNG, OBEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0514-01.webp "ASTON MARTIN VANQUISH (2017) KABINENVERKLEIDUNG HINTEN, 2+0 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0515-b16.webp "ASTON MARTIN VANQUISH (2017) ZIERBLENDE FÜR GEPÄCKRAUMABDECKUNG, 2+0 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0515-b4.webp "ASTON MARTIN VANQUISH (2017) ZIERBLENDE FÜR GEPÄCKRAUMABDECKUNG, 2+2 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0516-01.webp "ASTON MARTIN VANQUISH (2017) HECKKLAPPENVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0516-02.webp "ASTON MARTIN VANQUISH (2017) HECKKLAPPENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0517-06.webp "ASTON MARTIN VANQUISH (2017) LADERAUMVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0517-06a.webp "ASTON MARTIN VANQUISH (2017) LADERAUMVERKLEIDUNG, COUPÉ 14.5MY TEILEDIAGRAMM")
-part-diagram-01-0601-01.webp "ASTON MARTIN VANQUISH (2017) WÄRMEDÄMMUNG, FAHRZEUGTAUGLICHKEIT TEILEDIAGRAMM")
-part-diagram-01-0602-10.webp "ASTON MARTIN VANQUISH (2017) GERÄUSCHDÄMMUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0602-20.webp "ASTON MARTIN VANQUISH (2017) SCHALLDÄMMUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0603-01.webp "ASTON MARTIN VANQUISH (2017) MOTORRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-01-0604-02.webp "ASTON MARTIN VANQUISH (2017) ANTI-CAN-PADS, COUPE TEILEDIAGRAMM")
-part-diagram-01-0604-02a.webp "ASTON MARTIN VANQUISH (2017) ANTI-CAN-PADS, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0701-01.webp "ASTON MARTIN VANQUISH (2017) TÜRDICHTUNGEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0701-01a.webp "ASTON MARTIN VANQUISH (2017) TÜRDICHTUNGEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0702-06.webp "ASTON MARTIN VANQUISH (2017) DIAGRAMM DER STATISCHEN DICHTUNGSTEILE")
-part-diagram-01-0704-01.webp "ASTON MARTIN VANQUISH (2017) DICHTUNGSLEISTE FÜR HECKVERSCHLUSS, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0704-01a.webp "ASTON MARTIN VANQUISH (2017) DICHTUNGSSTREIFEN FÜR DEN HINTEREN VERSCHLUSS, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0705-01.webp "ASTON MARTIN VANQUISH (2017) MOTORHAUBEN-DICHTUNGSSTREIFEN TEILEDIAGRAMM")
-part-diagram-01-0706-01.webp "ASTON MARTIN VANQUISH (2017) DACHÖFFNUNGSDICHTUNGEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0801-01.webp "ASTON MARTIN VANQUISH (2017) KÜHLERGRILL TEILEDIAGRAMM")
-part-diagram-01-0801-10.webp "ASTON MARTIN VANQUISH (2017) KÜHLERGRILL, S TEILEDIAGRAMM")
-part-diagram-01-0802-01.webp "ASTON MARTIN VANQUISH (2017) UNTERE AUßENFINISHER TEILEDIAGRAMM")
-part-diagram-01-0803-01.webp "ASTON MARTIN VANQUISH (2017) OBERE AUßENVERKLEIDUNG, COUPÉ-TEILEDIAGRAMM")
-part-diagram-01-0803-01a.webp "ASTON MARTIN VANQUISH (2017) OBERE AUßENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0804-01.webp "ASTON MARTIN VANQUISH (2017) VORDERRADKASTENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-01-0805-01.webp "ASTON MARTIN VANQUISH (2017) RADHAUSVERKLEIDUNGEN HINTEN TEILEDIAGRAMM")
-part-diagram-01-0809-01.webp "ASTON MARTIN VANQUISH (2017) ABZEICHEN TEILEDIAGRAMM")
-part-diagram-01-0812-02.webp "ASTON MARTIN VANQUISH (2017) BLATTSIEBBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-01-0901-02.webp "ASTON MARTIN VANQUISH (2017) INNENSPIEGEL TEILEDIAGRAMM")
-part-diagram-01-0904-01.webp "ASTON MARTIN VANQUISH (2017) AUßENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-01-1001-b3.webp "ASTON MARTIN VANQUISH (2017) LEICHTE VORDERSITZE TEILEDIAGRAMM")
-part-diagram-01-1003-b4.webp "ASTON MARTIN VANQUISH (2017) RÜCKSITZE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1009-b1.webp "ASTON MARTIN VANQUISH (2017) VORDERSITZE TEILEDIAGRAMM")
-part-diagram-01-1010-01.webp "ASTON MARTIN VANQUISH (2017) RÜCKSITZE, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-1101-02.webp "ASTON MARTIN VANQUISH (2017) WINDSCHUTZSCHEIBE, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-1101-02a.webp "ASTON MARTIN VANQUISH (2017) WINDSCHUTZSCHEIBE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1103-01.webp "ASTON MARTIN VANQUISH (2017) VORDERTÜRGLAS TEILEDIAGRAMM")
-part-diagram-01-1104-01.webp "ASTON MARTIN VANQUISH (2017) HINTERE SEITENSCHEIBE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1105-01.webp "ASTON MARTIN VANQUISH (2017) FENSTERHEBER VORNE TEILEDIAGRAMM")
-part-diagram-01-1108-01.webp "ASTON MARTIN VANQUISH (2017) FENSTERHEBER HINTEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1110-01.webp "ASTON MARTIN VANQUISH (2017) HINTERE SEITENSCHEIBE, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-1113-01.webp "ASTON MARTIN VANQUISH (2017) TEILEDIAGRAMM FÜR DIE HECKSCHEIBE")
-part-diagram-01-1201-02.webp "ASTON MARTIN VANQUISH (2017) IP COSS BEAM TEILEDIAGRAMM")
-part-diagram-01-1202-01.webp "ASTON MARTIN VANQUISH (2017) ARMLEHNE DER MITTELKONSOLE, SEITE 1 TEILEDIAGRAMM")
-part-diagram-01-1202-01-2.webp "ASTON MARTIN VANQUISH (2017) MITTELKONSOLENARMLEHNE, SEITE 2 TEILEDIAGRAMM")
-part-diagram-01-1202-02.webp "ASTON MARTIN VANQUISH (2017) IP-SUBSTRAT TEILEDIAGRAMM")
-part-diagram-01-1203-02.webp "ASTON MARTIN VANQUISH (2017) IP-BESCHNITTENE PANELS TEILEDIAGRAMM")
-part-diagram-01-1204-10.webp "ASTON MARTIN VANQUISH (2017) UNTERE BEIFAHRERPLATTE TEILEDIAGRAMM")
-part-diagram-01-1206-02.webp "ASTON MARTIN VANQUISH (2017) ANWENDUNGSTEILE TEILEDIAGRAMM")
-part-diagram-01-1220-01.webp "ASTON MARTIN VANQUISH (2017) MITTELSTAPELFORMTEIL TEILEDIAGRAMM")
-part-diagram-01-1222-b1.webp "ASTON MARTIN VANQUISH (2017) CENTER STACK TRIM PANEL TEILEDIAGRAMM")
-part-diagram-01-1241-01.webp "ASTON MARTIN VANQUISH (2017) HINTERE KONSOLE, COUPÉ 2+2 TEILEDIAGRAMM")
-part-diagram-01-1241-02.webp "ASTON MARTIN VANQUISH (2017) HINTERE KONSOLE, COUPÉ 2+0 TEILEDIAGRAMM")
-part-diagram-01-1241-03.webp "ASTON MARTIN VANQUISH (2017) RÜCKKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1402-01.webp "ASTON MARTIN VANQUISH (2017) RKE-SENDER TEILEDIAGRAMM")
-part-diagram-01-1403-01.webp "ASTON MARTIN VANQUISH (2017) INNENGRIFFE UND BETÄTIGUNG TEILEDIAGRAMM")
-part-diagram-01-1404.webp "ASTON MARTIN VANQUISH (2017) ÄUßERE GRIFFE UND BETÄTIGUNG TEILEDIAGRAMM")
-part-diagram-01-1405-b1.webp "ASTON MARTIN VANQUISH (2017) MOTORHAUBENVERRIEGELUNG UND -BETÄTIGUNG TEILEDIAGRAMM")
-part-diagram-01-1409-01.webp "ASTON MARTIN VANQUISH (2017) VERSCHLUSSRIEGEL HINTEN TEILEDIAGRAMM")
-part-diagram-01-1410-b2.webp "ASTON MARTIN VANQUISH (2017) KRAFTSTOFFEINFÜLLMECHANISMUS, VOLANTE TEILEDIAGRAMM")
-part-diagram-011411-01.webp "ASTON MARTIN VANQUISH (2017) TONNEAU-VERSCHLÜSSE TEILEDIAGRAMM")
-part-diagram-01-1415-01.webp "ASTON MARTIN VANQUISH (2017) KRAFTSTOFFEINFÜLLMECHANISMUS, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-1601-02.webp "ASTON MARTIN VANQUISH (2017) WISCHERBLATTBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-01-1601-04.webp "ASTON MARTIN VANQUISH (2017) WISCHERGESTÄNGE TEILEDIAGRAMM")
-part-diagram-01-1604-10.webp "ASTON MARTIN VANQUISH (2017) SCHEIBE TEILEDIAGRAMM")
-part-diagram-01-1604-20.webp "ASTON MARTIN VANQUISH (2017) SCHEIBENWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-01-1604-30.webp "ASTON MARTIN VANQUISH (2017) SCHEINWERFERWASCHANLAGE TEILEDIAGRAMM")
