aston martin vanquish (2017) klimaanlagenleitungen, hfo1234yf gas teilediagramm

12-0303-20 - Klimaanlagenleitungen, HFO1234yf Gas

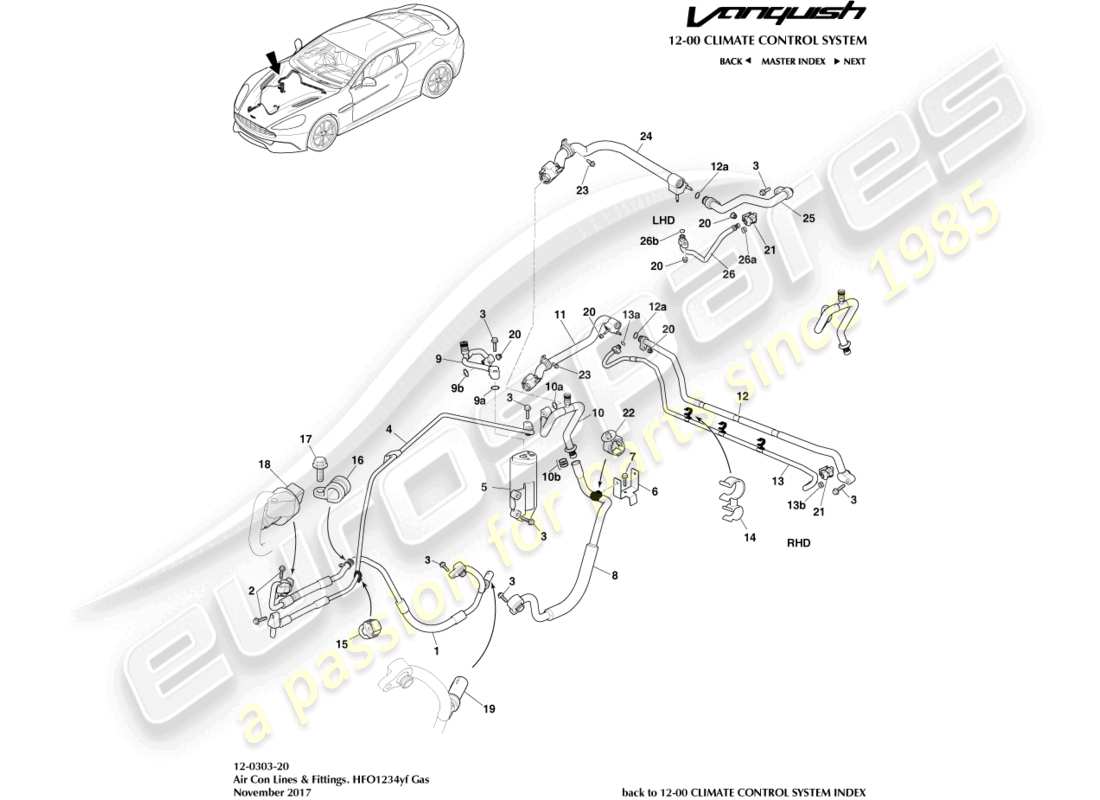

Aston Martin Vanquish (2017) Air Con Lines, HFO1234yf Gas Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                    #
                                                    Artikelnummer
                                                    Beschreibung
                                                    Schlüssel
                                                    Preis
                                                    # 1
                                                    MPN: HD33-19972-AA
                                                    ROHRBAUGRUPPE, KOMPRESSOR AN KONDENSATOR
                                                    aus £368,05
                                                    aus £368,05
                                                    ROHRBAUGRUPPE, KOMPRESSOR ZUM KONDENSATOR Genuine Aston Martin – Neu (bestellen)
                                                    # 2
                                                    MPN: 703201
                                                    SCHRAUBE, M8X30, SECHSKANTFLANSCHKOPF
                                                    aus £0,47
                                                    aus £0,47
                                                    SCHRAUBE M8X30 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                                                    # 3
                                                    MPN: 703199
                                                    BOLZEN, M6X30, SECHSKANTFLANSCHKOPF
                                                    aus £0,47
                                                    aus £0,47
                                                    BOLZEN M6X30 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                                                    # 4
                                                    MPN: HD33-19D719-AA
                                                    ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER
                                                    aus £153,35
                                                    aus £153,35
                                                    ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER Genuine Aston Martin – Neu (bestellen)
                                                    # 5
                                                    MPN: 4G43-19E891-AD
                                                    EMPFÄNGER/TROCKNER-BAUGRUPPE
                                                    aus £253,98
                                                    aus £253,98
                                                    Dieses Teil ersetzt die Teilenummer 4G43-19E891-AC, die wir auf Lager haben
                                                    TROCKNERBAUGRUPPE DES EMPFÄNGERS Genuine Aston Martin – Neu (bestellen)
                                                    # 6
                                                    MPN: 4G43-6147X-AD
                                                    Halterung
                                                    Nur Rechtslenker
                                                    aus £23,69
                                                    aus £23,69
                                                    BRKT-A/C /ELEC Genuine Aston Martin – Neu (bestellen)
                                                    # 7
                                                    MPN: 703151
                                                    SCHRAUBE, M6X16, Scheibe MIT SECHSKANTKOPF
                                                    Nur Rechtslenker
                                                    aus £0,47
                                                    aus £0,47
                                                    SCHRAUBE M6X16 HEX HD Genuine Aston Martin – Neu (bestellen)
                                                    UNTERE NETZSCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                                                    # 8
                                                    MPN: HD33-19A705-AA
                                                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN
                                                    aus £239,72
                                                    aus £239,72
                                                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN Genuine Aston Martin – Neu (bestellen)
                                                    # 9
                                                    MPN: HG43-19N649-AA
                                                    ROHRBAUGRUPPE, IHX-EINLASS (FLÜSSIGKEIT)
                                                    aus £146,28
                                                    aus £146,28
                                                    ROHRBAUGRUPPE, IHX-EINLASS (FLÜSSIGKEIT) Genuine Aston Martin – Neu (bestellen)
                                                    # 9a
                                                    MPN: HD23-87071-AA
                                                    O-RING, 10.8X2.40
                                                    aus £4,05
                                                    aus £4,05
                                                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                    # 9b
                                                    MPN: HD23-87072-AA
                                                    O-RING, 9.19X2.62
                                                    aus £4,05
                                                    aus £4,05
                                                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                    # 10
                                                    MPN: HG43-19N648-AA
                                                    ROHRBAUGRUPPE, IHX-AUSLASS (SAUGUNG)
                                                    aus £228,38
                                                    aus £228,38
                                                    ROHRBAUGRUPPE, IHX-AUSLASS (SAUGUNG) Genuine Aston Martin – Neu (bestellen)
                                                    # 10a
                                                    MPN: HD23-19394-AA
                                                    O-RING, 16.25X2.50
                                                    aus £5,01
                                                    aus £5,01
                                                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                    # 10b
                                                    MPN: HD23-49745-AA
                                                    O-RING, 12.93X1.86
                                                    aus £4,90
                                                    aus £4,90
                                                    O-RING, 12.93X1.86 Genuine Aston Martin – Neu (bestellen)
                                                    # 11
                                                    MPN: HD23-18D487-BB
                                                    ROHRBAUGRUPPE, IHX
                                                    Rechtslenker
                                                    aus £191,66
                                                    aus £191,66
                                                    WANNENBAUGRUPPE A/C INX RHD Genuine Aston Martin – Neu (bestellen)
                                                    # 12
                                                    MPN: HG43-19D602-BA
                                                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                                                    Rechtslenker
                                                    aus £162,78
                                                    aus £162,78
                                                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN Genuine Aston Martin – Neu (bestellen)
                                                    # 12a
                                                    MPN: HD23-19394-AA
                                                    EPDM-O-RING, 16.25X2.50
                                                    aus £5,01
                                                    aus £5,01
                                                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                    # 13
                                                    MPN: HG43-19D603-BA
                                                    ROHRBAUGRUPPE, VERDAMPFEREINLASS
                                                    Rechtslenker
                                                    aus £162,78
                                                    aus £162,78
                                                    ROHRBAUGRUPPE, VERDAMPFEREINLASS Genuine Aston Martin – Neu (bestellen)
                                                    # 13a
                                                    MPN: HD23-87072-AA
                                                    ROHRBAUGRUPPE, VERDAMPFEREINLASS
                                                    aus £4,05
                                                    aus £4,05
                                                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                    # 13b
                                                    MPN: HD23-87024-AA
                                                    ROHRBAUGRUPPE, VERDAMPFEREINLASS
                                                    aus £4,05
                                                    aus £4,05
                                                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                    # 14
                                                    MPN: 701182
                                                    CLIP, DREHBAR
                                                    Rechtslenker
                                                    aus £1,16
                                                    aus £1,16
                                                    CLIP-SWIVEL Genuine Aston Martin – Neu (bestellen)
                                                    # 15
                                                    MPN: 701180
                                                    CLIP, 14X4, DRÜCKEN
                                                    aus £0,79
                                                    aus £0,79
                                                    CLIP 14.0X4.0 PUSHIN Genuine Aston Martin – Neu (bestellen)
                                                    # 16
                                                    MPN: 699634
                                                    P-CLIP,13X15XM6
                                                    aus £1,27
                                                    aus £1,27
                                                    P-CLIP 13X15XM6 Genuine Aston Martin – Neu (bestellen)
                                                    # 17
                                                    MPN: 703203
                                                    SCHRAUBE, M6X20, SECHSKANTFLANSCH HD
                                                    aus £0,47
                                                    aus £0,47
                                                    SCHRAUBE M6X20 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                                                    UNTERE KÜHLERHALTEBOLZEN Genuine Ferrari Teil – Neu (bestellen)
                                                    # 18
                                                    MPN: 1R12-89-10192
                                                    SCHALTER, HOCHDRUCK
                                                    aus £177,66
                                                    aus £177,66
                                                    A/C-SCHALTER – HOHER DRUCK Genuine Aston Martin – Neu (bestellen)
                                                    A/C-SCHALTER – HOHER DRUCK Genuine Aston Martin – Gebraucht auf Lager
                                                    # 19
                                                    MPN: 6F93-19D594-AA
                                                    SCHALTERBAUGRUPPE, DRUCKABSCHNITT
                                                    Genuine Aston Martin (nicht mehr bestellbar)
                                                    SCHALTER, KLIMAANLAGE, DRUCKABSCHALTUNG Genuine Aston Martin – Gebraucht auf Lager
                                                    # 20
                                                    MPN: 703163
                                                    MUTTER, M6 FLG-VERRIEGELUNG
                                                    aus £0,47
                                                    aus £0,47
                                                    Mutter M6 Flanschsicherung Genuine Aston Martin – Neu (bestellen)
                                                    # 21
                                                    MPN: 4G43-4073A-AA
                                                    KLEMME
                                                    aus £3,00
                                                    aus £3,00
                                                    KLEMME Genuine Aston Martin – Neu (bestellen)
                                                    # 22
                                                    MPN: 702291
                                                    CLIP, 11-18X6.5X7
                                                    Nur Rechtslenker
                                                    aus £0,92
                                                    aus £0,92
                                                    CLIP 11-18X6.5X7 Genuine Aston Martin – Neu (bestellen)
                                                    # 23
                                                    MPN: 703265
                                                    SCHRAUBE, M6X16 HEX HD
                                                    aus £0,47
                                                    aus £0,47
                                                    SCHRAUBE M6X16 HEX HD Genuine Aston Martin – Neu (bestellen)
                                                    # 24
                                                    MPN: HD23-18D487-AB
                                                    ROHRBAUGRUPPE, IHX
                                                    Linkslenker
                                                    aus £170,23
                                                    aus £170,23
                                                    Wannenbaugruppe Klimaanlage IHX OLET Genuine Aston Martin – Neu (bestellen)
                                                    # 25
                                                    MPN: HG43-19D602-AA
                                                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                                                    Linkslenker
                                                    aus £133,76
                                                    aus £133,76
                                                    ROHRBAUGRUPPE, EVP-AUSLASS (SAUGUNG) Genuine Aston Martin – Neu (bestellen)
                                                    # 26
                                                    MPN: HG43-19D603-AA
                                                    ROHRBAUGRUPPE, VERDAMPFEREINLASS
                                                    Linkslenker
                                                    aus £131,04
                                                    aus £131,04
                                                    ROHRBAUGRUPPE, EVP-EINLASS (FLÜSSIGKEIT) Genuine Aston Martin – Neu (bestellen)
                                                    # 26a
                                                    MPN: HD23-87024-AA
                                                    O-RING, 6.70X1.80
                                                    aus £4,05
                                                    aus £4,05
                                                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                    # 26b
                                                    MPN: HD23-87072-AA
                                                    O-RING, 9.19X2.62
                                                    aus £4,05
                                                    aus £4,05
                                                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
