aston martin vanquish (2018) klimaanlagenleitungen, r134a gas teilediagramm

12-0303-10 - Klimaanlagenleitungen, R134a Gas

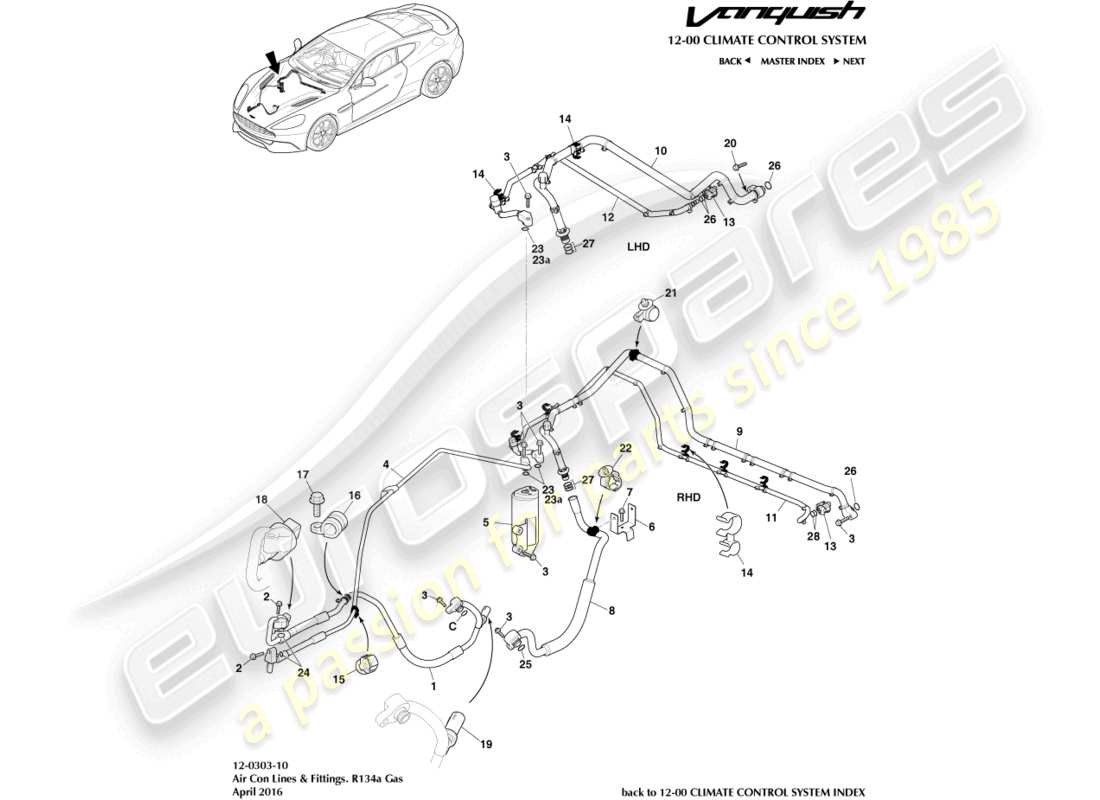

Aston Martin Vanquish (2018) Air Con Lines, R134a Gas Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                    #
                    Artikelnummer
                    Beschreibung
                    Schlüssel
                    Preis
                    # 1
                    MPN: CD33-19972-AC
                    ROHRBAUGRUPPE, KOMPRESSOR AN KONDENSATOR
                    Bis zu 17MY
                    aus £381,65
                    aus £381,65
                    ROHRBAUGRUPPE, KOMPRESSOR ZUM KONDENSATOR Genuine Aston Martin – Neu (bestellen)
                    # 1
                    MPN: HD33-19972-AA
                    ROHRBAUGRUPPE, KOMPRESSOR AN KONDENSATOR
                    Von 17MY, mit R134 Gas
                    aus £368,05
                    aus £368,05
                    ROHRBAUGRUPPE, KOMPRESSOR ZUM KONDENSATOR Genuine Aston Martin – Neu (bestellen)
                    # 2
                    MPN: 703201
                    SCHRAUBE, M8X30, SECHSKANTFLANSCHKOPF
                    aus £0,47
                    aus £0,47
                    SCHRAUBE M8X30 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: 703199
                    BOLZEN, M6X30, SECHSKANTFLANSCHKOPF
                    aus £0,47
                    aus £0,47
                    BOLZEN M6X30 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                    # 4
                    MPN: CD33-19D719-AC
                    ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER
                    Bis zu 17MY
                    aus £81,64
                    aus £81,64
                    ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER Genuine Aston Martin – Neu (bestellen)
                    # 4
                    MPN: HD33-19D719-AA
                    ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER
                    Von 17MY, mit R134 Gas
                    aus £153,35
                    aus £153,35
                    ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER Genuine Aston Martin – Neu (bestellen)
                    # 5
                    MPN: 4G43-19E891-AD
                    EMPFÄNGER/TROCKNER
                    aus £253,98
                    aus £253,98
                    Dieses Teil ersetzt die Teilenummer 4G43-19E891-AC, die wir auf Lager haben
                    TROCKNERBAUGRUPPE DES EMPFÄNGERS Genuine Aston Martin – Neu (bestellen)
                    # 6
                    MPN: 4G43-6147X-AD
                    Halterung
                    Rechtslenker
                    aus £23,69
                    aus £23,69
                    BRKT-A/C /ELEC Genuine Aston Martin – Neu (bestellen)
                    # 7
                    MPN: 703151
                    SCHRAUBE, M6 X 16, Scheibe MIT SECHSKANTKOPF
                    Rechtslenker
                    aus £0,47
                    aus £0,47
                    SCHRAUBE M6X16 HEX HD Genuine Aston Martin – Neu (bestellen)
                    UNTERE NETZSCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                    # 8
                    MPN: CD33-19A705-AA
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN
                    Bis zu 17MY
                    aus £103,91
                    aus £103,91
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN Genuine Aston Martin – Neu (bestellen)
                    # 8
                    MPN: HD33-19A705-AA
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN
                    Von 17MY, mit R134 Gas
                    aus £239,72
                    aus £239,72
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN Genuine Aston Martin – Neu (bestellen)
                    # 9
                    MPN: AG43-19A705-CA
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                    Bis zu 17MY, RHD
                    aus £205,01
                    aus £205,01
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN Genuine Aston Martin – Neu (bestellen)
                    # 9
                    MPN: HG43-19A705-CA
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                    Von 17MY, RHD, mit R134 Benzin
                    aus £208,35
                    aus £208,35
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN Genuine Aston Martin – Neu (bestellen)
                    # 10
                    MPN: AG43-19A705-BA
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                    Bis zu 17MY, Linkslenker
                    aus £113,87
                    aus £113,87
                    ROHRBAUGRUPPE, VERDAMPFER AN PUMPE, OBEN Genuine Aston Martin – Neu (bestellen)
                    # 10
                    MPN: HG43-19A705-BA
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                    Von 17MY, LHD, mit R134 Benzin
                    aus £130,83
                    aus £130,83
                    ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN Genuine Aston Martin – Neu (bestellen)
                    # 11
                    MPN: AG43-19835-CA
                    ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER
                    Bis zu 17MY, RHD
                    aus £167,01
                    aus £167,01
                    Dieses Teil ersetzt die Teilenummer 4G43-19835-CF, die wir auf Lager haben
                    ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER Genuine Aston Martin – Neu (bestellen)
                    # 11
                    MPN: HG43-19835-CA
                    ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER
                    Von 17MY, RHD, mit R134 Benzin
                    aus £173,22
                    aus £173,22
                    ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER Genuine Aston Martin – Neu (bestellen)
                    # 12
                    MPN: AG43-19835-BA
                    ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER
                    Bis zu 17MY, Linkslenker
                    aus £443,85
                    aus £443,85
                    ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER Genuine Aston Martin – Neu (bestellen)
                    # 12
                    MPN: HG43-19835-BA
                    ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER
                    Von 17MY, LHD, mit R134 Benzin
                    aus £179,95
                    aus £179,95
                    ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER Genuine Aston Martin – Neu (bestellen)
                    # 13
                    MPN: 4G43-4073A-AA
                    KLEMME
                    aus £3,00
                    aus £3,00
                    KLEMME Genuine Aston Martin – Neu (bestellen)
                    # 14
                    MPN: 701182
                    CLIP, ROHR, DREHBAR
                    RHD-Anzahl 5, LHD-Anzahl 2
                    aus £1,16
                    aus £1,16
                    CLIP-SWIVEL Genuine Aston Martin – Neu (bestellen)
                    # 15
                    MPN: 701180
                    CLIP, 14MM, EINDRÜCKEN
                    aus £0,79
                    aus £0,79
                    CLIP 14.0X4.0 PUSHIN Genuine Aston Martin – Neu (bestellen)
                    # 16
                    MPN: 699634
                    P-CLIP, 13MM
                    aus £1,27
                    aus £1,27
                    P-CLIP 13X15XM6 Genuine Aston Martin – Neu (bestellen)
                    # 17
                    MPN: 703203
                    SCHRAUBE, M6X20, SECHSKANTFLANSCH
                    aus £0,47
                    aus £0,47
                    SCHRAUBE M6X20 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                    UNTERE KÜHLERHALTEBOLZEN Genuine Ferrari Teil – Neu (bestellen)
                    # 18
                    MPN: 1R12-89-10192
                    SCHALTER, HOCHDRUCK
                    aus £177,66
                    aus £177,66
                    A/C-SCHALTER – HOHER DRUCK Genuine Aston Martin – Neu (bestellen)
                    A/C-SCHALTER – HOHER DRUCK Genuine Aston Martin – Gebraucht auf Lager
                    # 19
                    MPN: 6F93-19D594-AA
                    SCHALTERBAUGRUPPE, DRUCKABSCHNITT
                    Genuine Aston Martin (nicht mehr bestellbar)
                    SCHALTER, KLIMAANLAGE, DRUCKABSCHALTUNG Genuine Aston Martin – Gebraucht auf Lager
                    # 20
                    MPN: 703025
                    SCHRAUBE, M6X25, SECHSKANTFLANSCH
                    Linkslenker
                    aus £0,47
                    aus £0,47
                    SCHRAUBE M6X1.0X25 SECHSKANT Genuine Aston Martin – Neu (bestellen)
                    # 21
                    MPN: 4G43-65-10059-PK
                    CLIP - TANNE, 5X6.5X2
                    PACKUNG MIT 100
                    aus £38,52
                    aus £38,52
                    CLIP-FIRTREE PK 100 Genuine Aston Martin – Neu (bestellen)
                    # 22
                    MPN: 702291
                    CLIP, 11-18X6.5X7
                    Rechtslenker
                    aus £0,92
                    aus £0,92
                    CLIP 11-18X6.5X7 Genuine Aston Martin – Neu (bestellen)
                    # 23
                    MPN: 4G43-89-10908-PK
                    O-RINGE, EMPFÄNGER/TROCKNER
                    Bis zu 17MY, Kit mit 2
                    aus £3,36
                    aus £3,36
                    O-RINGE-RECEIVER(2) Genuine Aston Martin – Neu (bestellen)
                    # 23
                    MPN: HD23-87056-AA
                    O-RINGE, EMPFÄNGER/TROCKNER
                    Von 17MY
                    aus £4,05
                    aus £4,05
                    O-RINGE, EMPFÄNGER/TROCKNER Genuine Aston Martin – Neu (bestellen)
                    # 23a
                    MPN: HD23-87071-AA
                    O-RING, EMPFÄNGER/TROCKNER
                    Von 17MY
                    aus £4,05
                    aus £4,05
                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                    # 24
                    MPN: 4G43-89-10910-PK
                    O-RINGE, KONDENSATOR
                    Bis zu 17MY, Kit mit 2
                    aus £3,43
                    aus £3,43
                    O-RINGE-KONDENSATOR (Packung mit 2) Genuine Aston Martin – Neu auf Lager
                    # 24
                    MPN: HD23-87024-AA
                    O-RINGE, KONDENSATOR
                    Von 17MY
                    aus £4,05
                    aus £4,05
                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                    # 25
                    MPN: 4G43-89-10909-PK
                    O-RINGE, KOMPRESSOR
                    Bis zu 17MY, Kit mit 2
                    aus £3,43
                    aus £3,43
                    O RINGS-COMPRESSOR-2 Genuine Aston Martin – Neu (bestellen)
                    # 25
                    MPN: HD23-19394-AA
                    O-RING, KOMPRESSOR
                    Von 17MY
                    aus £5,01
                    aus £5,01
                    EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                    # 26
                    MPN: 4G43-89-10911-PK
                    O-RINGE, VERDAMPFER
                    Bis zu 17MY
                    aus £8,45
                    aus £8,45
                    O RINGS-EVAPORATOR-3 Genuine Aston Martin – Neu (bestellen)
                    # 26
                    MPN: HD23-32117-AA
                    EPDM-O-RING, 13.40X2.40
                    Von 17MY
                    aus £3,42
                    aus £3,42
                    EPDM-O-RING, 13.40X2.40 Genuine Aston Martin – Neu (bestellen)
                    # 27
                    MPN: 4G43-89-10912-PK
                    O-RING-KIT
                    Bis zu 17MY, Kit mit 3
                    aus £4,72
                    aus £4,72
                    O-RING-KIT Genuine Aston Martin – Neu (bestellen)
                    # 27
                    MPN: HD23-49745-AA
                    EPDM-O-RING, 12.93X1.86
                    Von 17MY
                    aus £4,90
                    aus £4,90
                    O-RING, 12.93X1.86 Genuine Aston Martin – Neu (bestellen)
                    # 28
                    MPN: HD23-874024-AA
                    O-RING
                    Von 17MY
                    O-RING Genuine Aston Martin – Neu (bestellen)
