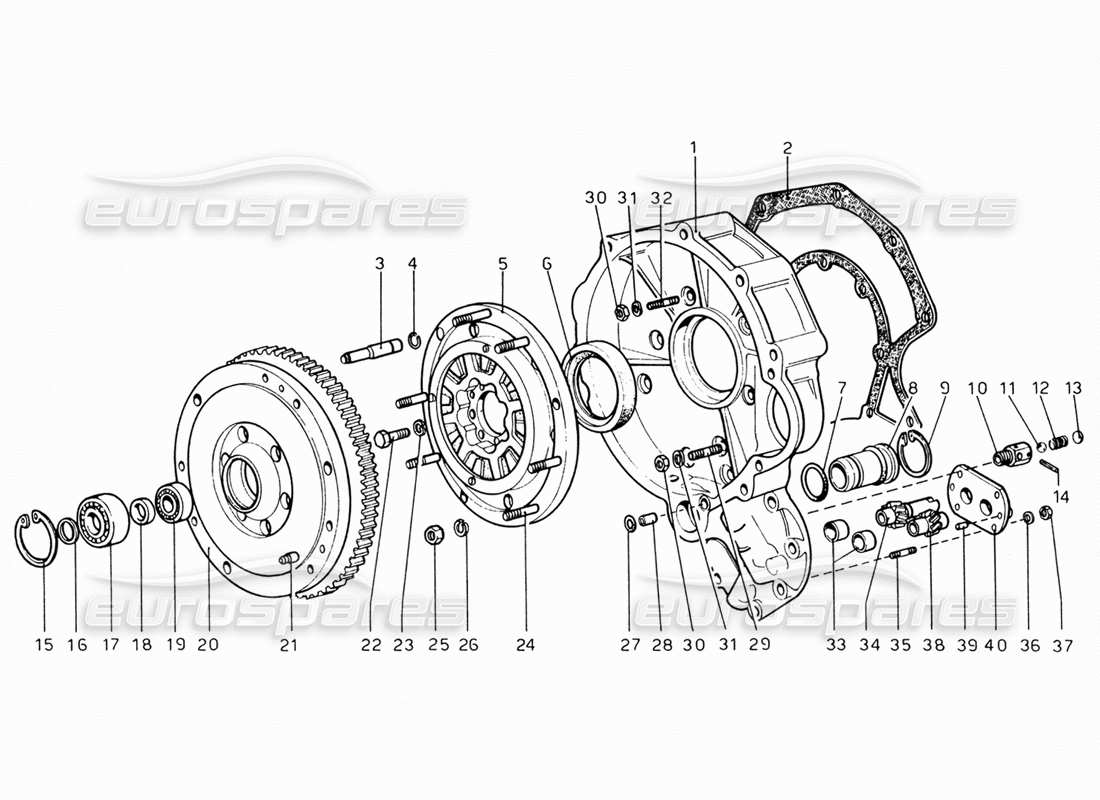

004 - Schwungrad und Zwischengetriebegehäuse
Ferrari 206 GT Dino (1969) Flywheel and Iritermediate Gear Box Housing Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 500508

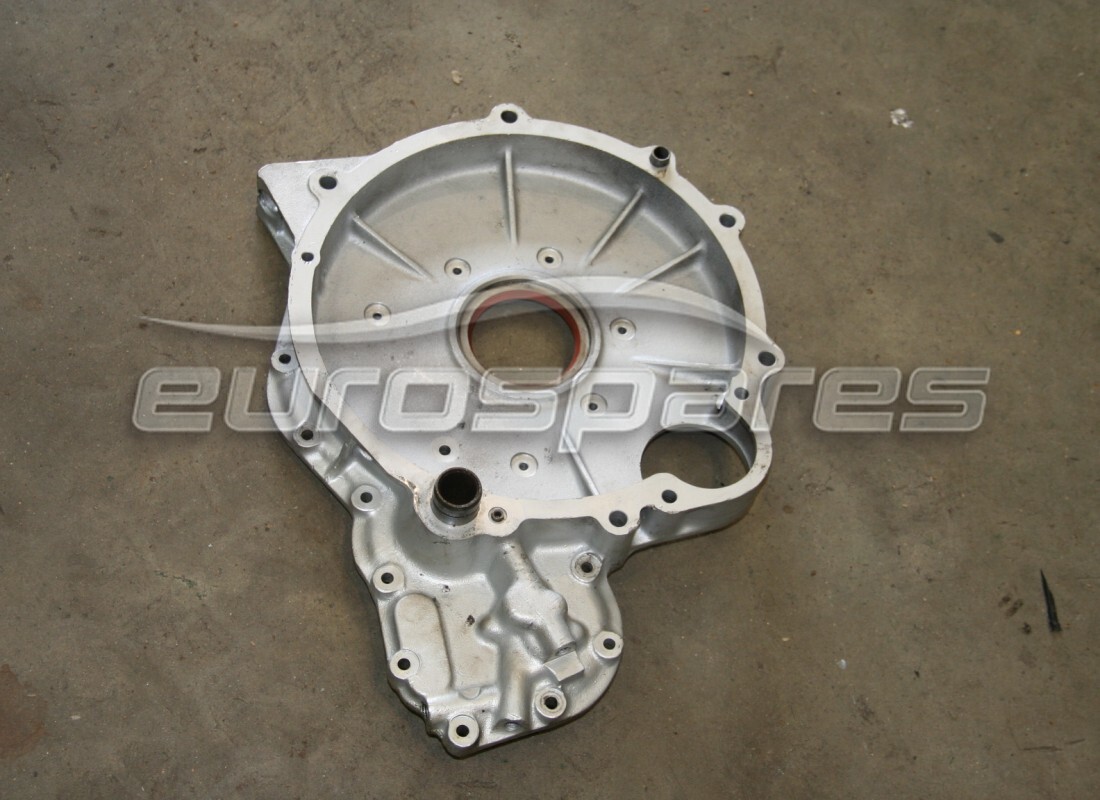

CORPO INTERMEDIO
aus £1.992,87
aus £1.992,87
# 002
MPN: 500466
DICHTUNG ODER DICHTUNG
aus £86,11
aus £86,11
# 003
MPN: 500480
POSITIONIERDÜBEL
aus £17,73
aus £17,73
# 004
MPN: 500479
SEEGER-RING
aus £0,93
aus £0,93
# 005
MPN: 50046002
DÄMPFERVERBINDUNGSBAUGRUPPE
aus £44,09
aus £44,09
# 006
MPN: 80x100x10
SIEGELRING
GALLITAL
# 007
MPN: 3137
SIEGELRING
ODER
# 008
MPN: 522504
ZENTRIERDÜBEL
# 009
MPN: AA45 i UNI 3654
SEEGER-RING
OEB
# 010
MPN: 55785
VENTILKÖRPER . . .
508 E
# 011
MPN: 90142011
Sfera per valvola (F 11/32)
RIV
# 012
MPN: 55786
FRÜHLING
508 E
aus £2,45
aus £2,45
# 013
MPN: 94770
Scheibe
aus £6,75
aus £6,75
# 014
MPN: 2 x 16
STIFT
VERBINDUNG
# 015
MPN: AA 47 1
SEEGER-RING
OEB
# 016
MPN: 500484
ABSTANDSHALTER
aus £7,69
aus £7,69
# 017
MPN: BLN17(14x47x14)
Cuscinetto sull'Albero Rinviol
RIV
# 018
MPN: 500468
ABSTANDSHALTER
# 019
MPN: 10L17(17x35x10)
Cuscinetto sull'Albero Rinvio'
RIV
# 020
MPN: 12668
Motorschwungrad und Kronenbaugruppe
236 B
aus £1.818,40
aus £1.818,40
# 021
MPN: 4111201
DÜBEL
Fiat1248000
# 022
MPN: 95133
BOULLONE FISS. SCHMIERSTOFFMOTOR AFL'ALBERO MOTOR
# 023
MPN: SIREA 10x19
Scheibe
Onduflex B
# 024
MPN: P 2
GEWINDEBOLZEN
8x40
Ersetzung
Ersetzung
# 025
MPN: Bxt UNI 5588
NUSS
LOBO 8 G
# 027
MPN: 2037
SIEGELRING
ODER
# 028
MPN: 500450
WEIZEN MIT ÖL PASSIEREN
# 028
MPN: REG. 8
Scheibe
OEB
Ersetzung
Ersetzung
# 029
MPN: 1/35415/21 - Tab. 10219
ZUCHT
FIAT
# 030
MPN: 15896211
NUSS
FIAT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 031
MPN: 11197777
Scheibe
FIAT
aus £0,52
aus £0,52
# 032
MPN: 13541421
STUD (TAB. 10219) .
FIAT
Ersetzung
Ersetzung
# 033
MPN: 522501
BOCCOLINE PER INGRANAGGI
aus £9,42
aus £9,42
# 034
MPN: 522502
Ölpumpenantriebsrad
aus £81,36
aus £81,36
# 035
MPN: P1
GEWINDEBOLZEN
5x10
Ersetzung
Ersetzung
# 036
MPN: REO 5
Scheibe
OEB
# 037
MPN: 5x0,8 - UNI 5588
NUSS
LOBO 8 G
# 038
MPN: 522513
PUMPENANGETRIEBENES ZAHNRAD! ÖL
aus £132,20
aus £132,20
# 039
MPN: 93338
DÜBEL
aus £13,72
aus £13,72
# 040
MPN: 522471
ABDECKUNG
aus £70,81
aus £70,81
