007 - Kraftstofftanks und Rohre

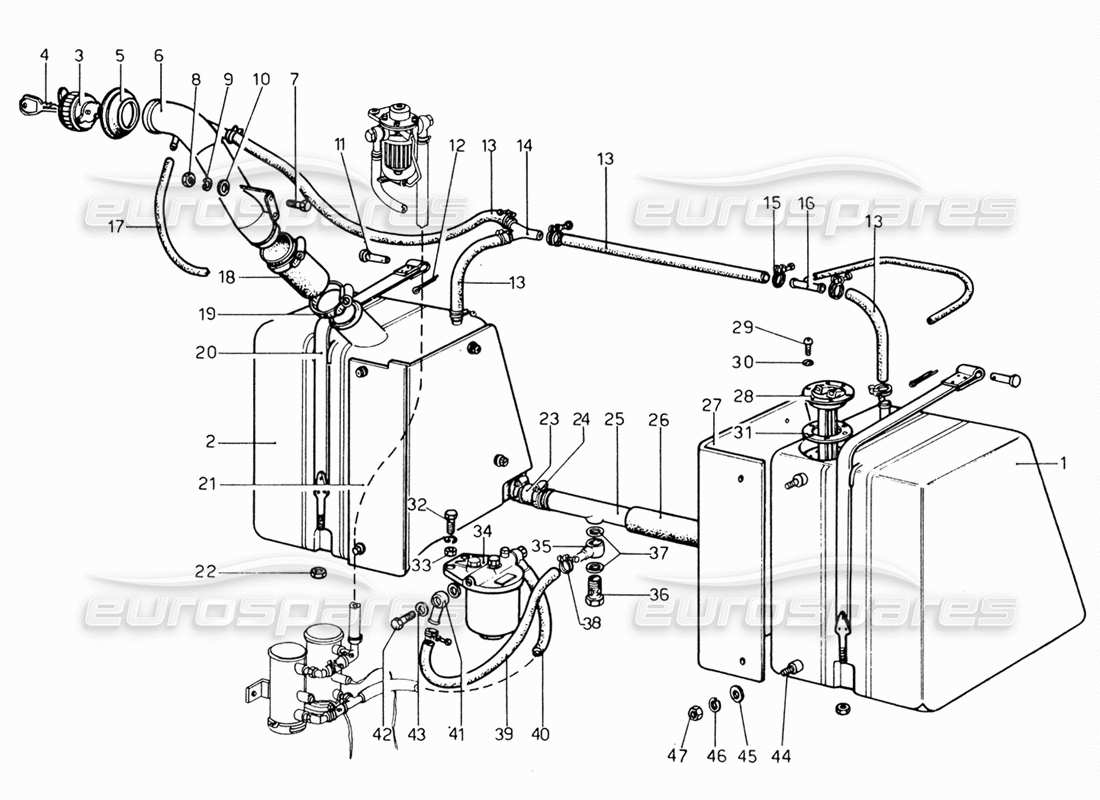

Ferrari 206 GT Dino (1969) Fuel Tanks -and Pipes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 820728
SERBATULC DESTRO
# 002
MPN: E20729
LINKER TANK
# 003
MPN: tipo 2106/F
Ladekappe
CAMA
# 004
-
CAP-SCHLÜSSEL
CAMA
# 005
MPN: 101465
GUMMI-KRAGEN
aus £47,57
aus £47,57
Dieses Teil ersetzt die Teilenummer 241-20-600-00 - und 7 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 820765
KRAFTSTOFFLADESCHLAUCH
aus £98,12
aus £98,12
# 007
MPN: 6x8-UNI 5739
BOLZEN
LOBO BG
# 008
MPN: 6x1-UN15566
NUSS
LOBO BG
# 009
MPN: 6 R 4
Scheibe
Ersetzung
Ersetzung
# 010
MPN: C4T03
Scheibe
# 011
MPN: 830241
PIVOT
aus £25,03
aus £25,03
# 012
MPN: C1
SPLIT PIN
1,8x20
Ersetzung
Ersetzung
# 013
MPN: BENZO RES
Tubo per sfiato (F 16 X 22 mt. 2)
PIRELLI
# 014
MPN: 101464
UNION 3-WAY
aus £26,03
aus £26,03
# 015
MPN: Tipo A-F21/22
Entlüftungsschlauchschelle
ANGST-PH.
# 016
MPN: 820570
UNION
aus £26,33
aus £26,33
# 017
MPN: 0 Sx9x1120
ENTLÜFTUNGSSCHLAUCH
RESIVITÄT
# 018
MPN: 95110
ÄRMEL
# 019
MPN: 95028
FASCETTA (CHENEY 51-70)
# 020
MPN: 820732
RIEMENMONTAGE
# 021
MPN: 820750
LINKE SCHOTT
# 022
MPN: 95900603
NUSS
aus £0,77
aus £0,77
# 023
MPN: 114277
ÄRMEL
aus £31,14
aus £31,14
Dieses Teil ersetzt die Teilenummer 101468 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 95026
FASCETTA (CHENEY) 162/S-29/41
Ersetzung
Ersetzung
# 025
MPN: 820730
VERBINDUNGSSCHLAUCH
aus £95,00
aus £95,00
# 026
MPN: RADIOR 35x41
Tubo protezione (mt. 0,30)
PIRELLI
# 027
MPN: 820749
RECHTE SCHOTT
# 028
MPN: 678033
KRAFTSTOFFSTANDANZEIGE
BORLETTI
# 029
MPN: 4 VR 4x10
SCHRAUBEN
OEB
# 030
-
Scheibe
OEB
# 031
MPN: 101462
Dichtung
aus £14,15
aus £14,15
Dieses Teil ersetzt die Teilenummer 820925 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 10263160
Dichtung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 92930
# 032
MPN: 10x30-UNI 5740
BOLZEN
LOBO 8G
# 033
MPN: 1100.25 M
NUSS
UNS. N/70
# 034
MPN: 107486
KRAFTSTOFFFILTERBAUGRUPPE
aus £396,84
aus £396,84
Dieses Teil ersetzt die Teilenummer 103401
# 035
MPN: 95367
UNION
# 036
MPN: 95252
UNION
aus £100,76
aus £100,76
# 038
MPN: Tipo C. 15/16
Kraftstoffschlauchklemmen
ANGST-PH
# 039
MPN: Aeroquip - mm. 350
Schlauch vom Tankanschluss zum Filter
2556/6 - Fi 3/8 x
# 040
MPN: Aeroquip - mm. 180
SCHLAUCH, DER VOM FILTER ZU DEN PUMPEN VERBINDET
2556/6 - Fi 3/8 x
# 041
MPN: 95368
UNION
aus £21,65
aus £21,65
# 042
MPN: 95253
UNION
aus £8,55
aus £8,55
# 043
MPN: 14GR2
Dichtung
# 044
MPN: 95313
GEWINDEBOLZEN
# 045
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: REG - 6
Scheibe
OEB
# 047
MPN: 101239
NUSS
aus £1,60
aus £1,60
Dieses Teil ersetzt die Teilenummer 92310
