010 - Weber 40 DCNF-1 Vergaser

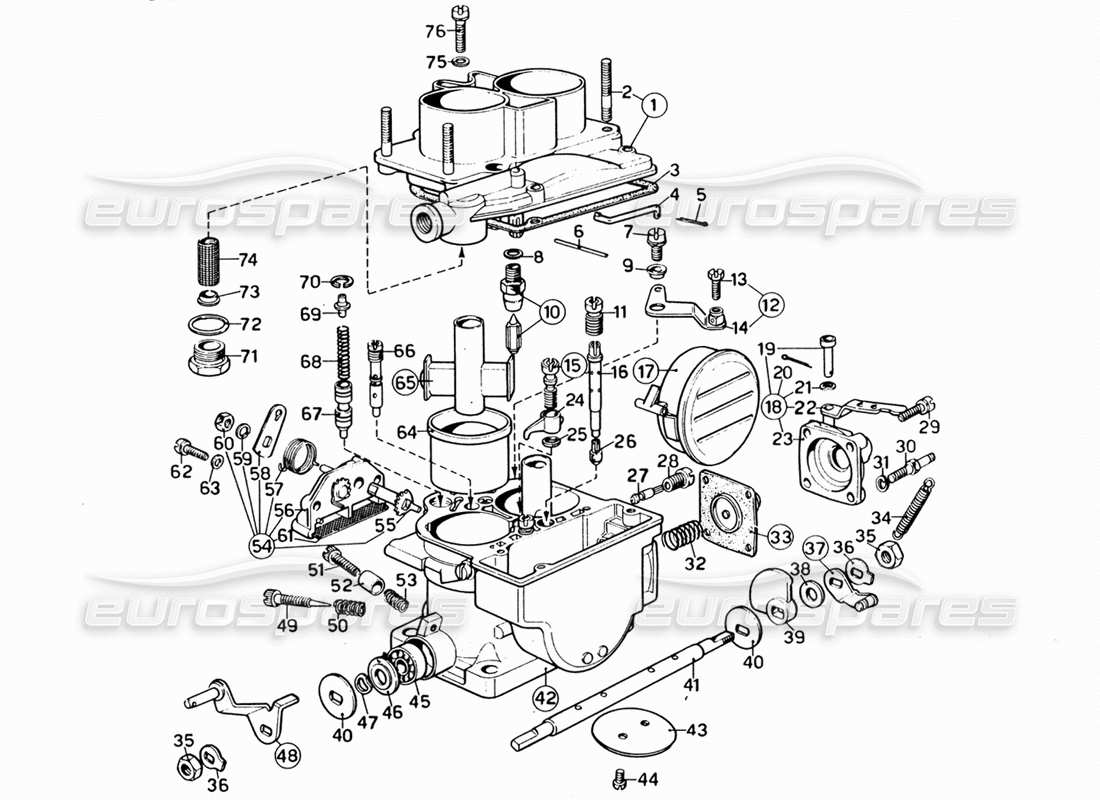

Ferrari 206 GT Dino (1969) Weber 40 DCNF-1 Carburettor Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: K775SE
VERGASER-WIEDERAUFBAU-DICHTUNGSSATZ
40DCNF
aus £258,58
aus £258,58
# 001
MPN: 9918767
ABDECKUNG
# 002
MPN: 9909525
SCHRAUBEN
# 003
MPN: 9918747
DICHTUNG ODER DICHTUNG
# 004
MPN: 9918748
Tirantino comando avviamento
# 005
MPN: 9914495
SPLIT PIN
# 006
MPN: 9904710
PIVOT-BEFESTIGUNG
# 007
MPN: 9908650
SCHRAUBEN
# 008
MPN: 9906837
DICHTUNG ODER DICHTUNG
# 009
MPN: 9916275
BUSCH
# 010
MPN: 9917872
NADELVENTIL
# 011
MPN: 9918749
JET
# 012
MPN: 45096.020
HEBEL
# 013
MPN: 9914500
SCHRAUBEN
# 014
MPN: 9918750
HEBEL
45.096.019
# 015
MPN: 9916276
VENTIL
# 016
MPN: 9918751
EMULGIERROHR
# 017
MPN: 9918752
SCHWEBEN
# 018
MPN: 32486.013
ABDECKUNG
# 019
MPN: 9916302
PIVOT
# 020
MPN: 9914495
COPPIGLIA
# 021
MPN: 9916334
Scheibe
# 022
MPN: 9916335
HEBEL
# 023
MPN: 9916336
ABDECKUNG
# 024
MPN: 9916287
JET
# 025
MPN: 9904983
DICHTUNG ODER DICHTUNG
# 026
MPN: 9918753
JET
# 027
MPN: 9918754
JET
# 028
MPN: 9907257
PORTAGETTO MINIMO
# 029
MPN: 9909139
SCHRAUBEN
64700-004
# 030
MPN: 9916337
PIVOT
# 031
MPN: 9907260
Scheibe
# 032
MPN: 9914510
FRÜHLING
# 033
MPN: 9916280
MEMBRANA POMPA
# 034
MPN: 9916338
FRÜHLING
# 035
MPN: 9905045
NUSS
34.710.003
# 036
MPN: 9911674
Scheibe
# 037
MPN: 9916339
HEBEL
# 038
MPN: 9916340
Scheibe
# 039
MPN: 9916341
PUMPENSTEUERCAM
# 040
MPN: 9916342
Scheibe
# 041
MPN: 9918755
BAUM
# 042
-
VERGASERKÖRPER
# 043
MPN: 9917875
GASPEDAL
64.005.020
# 044
MPN: 9917876
SCHRAUBEN
64.520.027
# 045
MPN: 9911682
Kugellager
# 046
MPN: 9916346
LAGERPRESSKAPPE
# 047
MPN: 9916347
Scheibe
# 048
MPN: 9918756
HEBEL
# 049
MPN: 9918757
SCHRAUBEN
# 050
MPN: 9904577
MOIIA
# 051
MPN: 9904616
SCHRAUBEN
# 052
MPN: 9916352
BUSCH
# 053
MPN: 9904577
MOIIA
# 054
MPN: 32556.013
ABDECKUNG
aus £11,86
aus £11,86
# 055
MPN: 9911693
Welle
# 056
MPN: 9918758
ABDECKUNG
# 057
MPN: 9914788
FRÜHLING
# 058
MPN: 9917859
HEBEL
# 059
MPN: 9911865
Scheibe
# 060
MPN: 9904660
NUSS
# 061
MPN: 9911692
ELEMENTO FILTRANTE
# 062
MPN: 9909139
SCHRAUBEN
E4700.004
# 063
MPN: 9904923
Scheibe
# 064
MPN: 9916353
DIFFUSOR
# 065
MPN: 9916354
ZENTRATOR
# 066
MPN: 9918760
JET
# 067
MPN: 9918761
STARTVENTIL
# 068
MPN: 9918762
FRÜHLING
# 069
MPN: 9918763
BUSCH
# 070
MPN: 9918764
ANELTO ELASTICO DI RITEGNO
# 071
MPN: 9907813
FILTERKAPPE
# 072
MPN: 99078014
DICHTUNG ODER DICHTUNG
# 073
MPN: 9917874
KAPPE FÜR FILTERELEMENT
# 074
MPN: 9917873
ELEMENTO FILTRANTE
# 075
MPN: 9904941
Scheibe
# 076
MPN: 9904687
SCHRAUBEN
