011 - Tabelle zur Drosselklappensteuerung

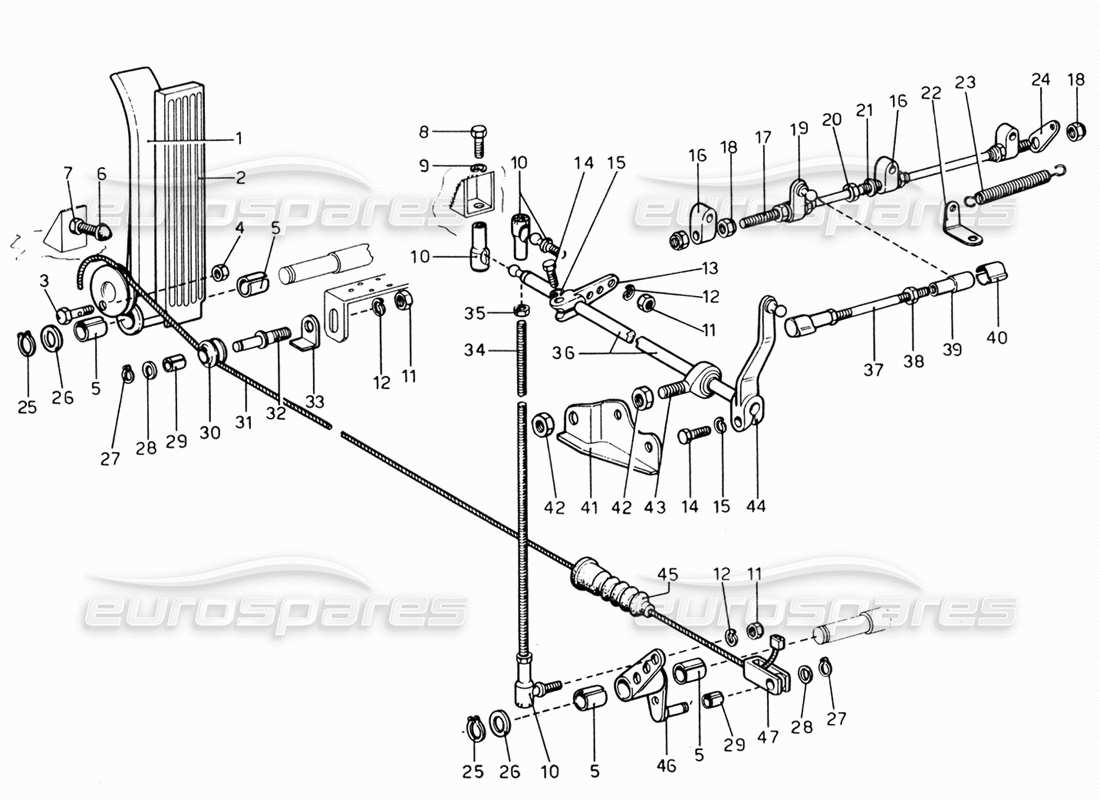

Ferrari 206 GT Dino (1969) Throttle Control Table Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 180756
GASPEDALBAUGRUPPE
236 B
# 002
MPN: 180769
PEDALABDECKUNG
236 B
# 003
MPN: 180850
BOLZEN
236 B
# 004
MPN: 101139
NUSS
US Bno
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 005
MPN: 680347
BUSCH
Ersetzung
Ersetzung
# 006
MPN: 9180815
SCHRAUBEN
236 B
aus £3,81
aus £3,81
# 007
MPN: M8 x 1.75 UXi - 5588
NUSS
LOBO SG
# 008
MPN: 6x12-U N I 5739
Bulone
LOBO 8GM
# 009
MPN: REG - 6
Scheibe
OEB
# 010
MPN: 95147
KUGELGELENK
DIN-71801
aus £23,54
aus £23,54
# 011
MPN: 8x1 UNI 5588
NUSS
LOBO BG
# 012
MPN: REG - 6
Scheibe
OEB
# 013
MPN: 180551
HEBEL
# 014
MPN: 6x20-UNI 5739
BOLZEN
LOBO 8GM
# 015
MPN: REG - 6
Scheibe
OEB
# 016
MPN: 4148645
GEMEINSAM
FIAT
aus £32,94
aus £32,94
# 017
MPN: 4148640
ASTA
FIAT
aus £28,17
aus £28,17
# 018
MPN: 12574211
NUSS
FIAT
aus £0,71
aus £0,71
# 019
MPN: 4148643
STAFFELLAUF
FIAT
aus £35,15
aus £35,15
# 020
MPN: 15896211
NUSS
FIAT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 021
MPN: 11197777
Scheibe
FIAT
aus £0,47
aus £0,47
# 022
MPN: 19679
SAFFA PER MOLLA
# 023
MPN: 180972
FRÜHLING
236 B
aus £0,71
aus £0,71
# 024
MPN: 19005
HALTERUNG / UNTERSTÜTZUNG
aus £7,58
aus £7,58
# 025
MPN: AA 12 e
SEEGER-RING
OEB
# 026
MPN: RPR 12
Scheibe
OEB
# 027
MPN: AA6e
SEEGER-RING
OEB
# 028
MPN: RPR 6
Scheibe
OEB
# 029
MPN: 180761
BUSCH
236 B
# 030
MPN: 180848
CARRUCO: EIN INFERIORE
236 B
Ersetzung
Ersetzung
# 031
MPN: 9180857
KABEL- UND HÜLSENBAUGRUPPE
236 B
# 032
MPN: 9180849
PIVOT
aus £30,12
aus £30,12
# 033
MPN: 9180853
KABELFÜHRUNG
aus £3,91
aus £3,91
# 034
MPN: 180767
SPURSTANGE
236 B
# 035
MPN: 103181
NUSS
aus £1,94
aus £1,94
Dieses Teil ersetzt die Teilenummer 95209 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 180765
RÜCKLAUFSTANGENBAUGRUPPE
236 B
# 037
MPN: 180770
SPURSTANGE
236 B
# 038
MPN: 5x0,8 - UNI 5588
NUSS
LOBO 8 G
# 039
MPN: 94320
VERBINDUNG FÜR SPURSTANGEN
Ersetzung
Ersetzung
# 040
MPN: 94321
FRÜHLING
Ersetzung
Ersetzung
# 041
MPN: 9180764
Halterung
aus £10,87
aus £10,87
# 042
MPN: 10x1,5 UNI-5588
NUSS
LOBO 8 G
# 043
MPN: SMG 10
PENDELKUGELLAGER
UNIBAL
# 044
MPN: 180763
HEBEL
236 B
Ersetzung
Ersetzung
# 045
MPN: 180721
BALG
236 B
Ersetzung
Ersetzung
# 046
MPN: 180750
ÜBERTRAGUNGSHEBELBAUGRUPPE
236 B
# 047
MPN: 180854
Assieme forcellino
236 B
