012 - Schlag auf

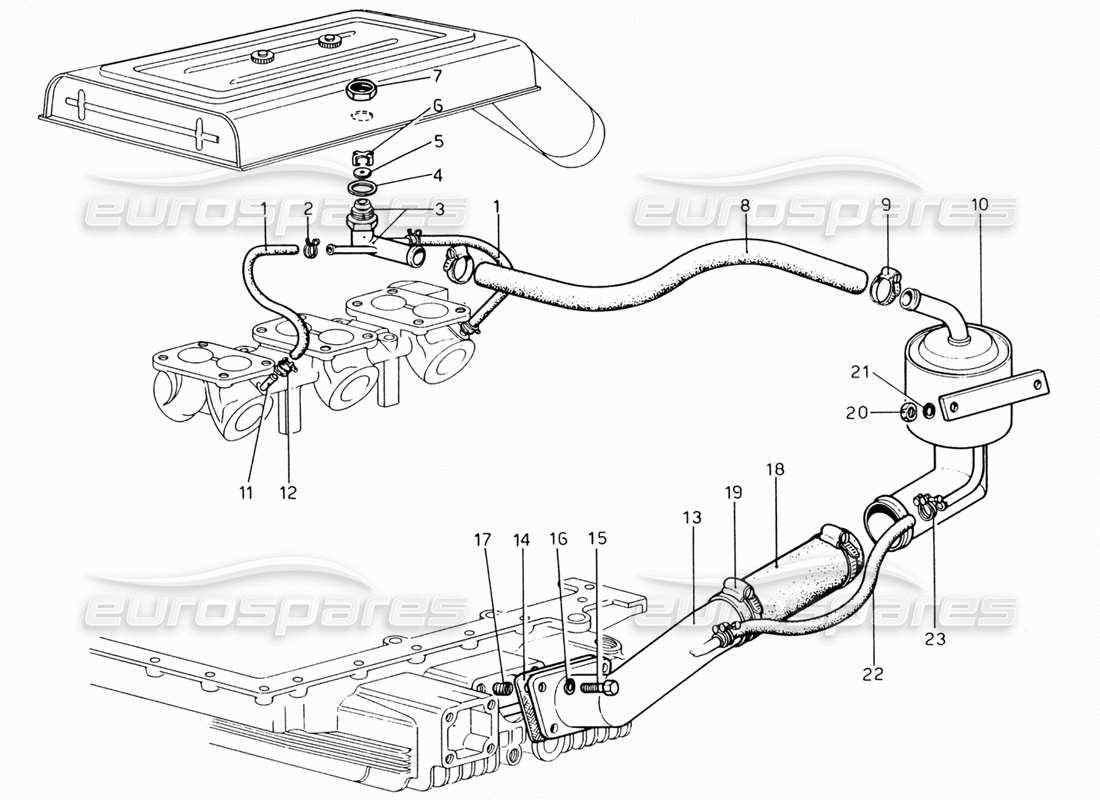

Ferrari 206 GT Dino (1969) Blow - By Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: F 5x9xaoo
VERBINDUNGSSCHLAUCH
PIRELLI
# 001
MPN: Reslvite
Verteiler am Blow-by-Luft-Ansauganschluss
Benzo
# 002
MPN: Upo A F 10
Fascetta stringitubo ..
ANGST-PH
# 003
MPN: 21110
ASSIEME TUBO UND VALVOLA BLOW-BY
aus £236,20
aus £236,20
# 004
MPN: 95248
Dichtung
aus £1,89
aus £1,89
# 005
MPN: 21080
SCHEIBE
# 006
MPN: 106755
MOTTETTA
aus £4,56
aus £4,56
Dieses Teil ersetzt die Teilenummer 21062
# 007
MPN: 21064
SICHERUNGSMUTTER
aus £4,55
aus £4,55
# 008
MPN: 95389
ÄRMEL
aus £95,00
aus £95,00
# 009
MPN: tipo C. 29/30
JUBILÄUMSCLIP
ANGST-PH
# 010
MPN: 21105
ASSIEME SFIATO E BLOW-BY
236 B
# 011
MPN: 4159621
UNION
FIAT
aus £3,30
aus £3,30
# 012
MPN: 10170990
JUBILÄUMSCLIP
FIAT
# 013
MPN: 21106
Ölablassschlauch-Baugruppe
236 B
aus £109,15
aus £109,15
# 014
MPN: 21091
Dichtung
aus £16,95
aus £16,95
# 015
MPN: 8x18-UNI 5739
BOLZEN
LOBO 8 G
# 016
MPN: 127496
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 8x1,25x12
GEMELDeter Thread ....
Höllenspule
# 018
MPN: 95342
ENTLÜFTUNGSHÜLSE ..
aus £20,49
aus £20,49
# 019
MPN: tipoC.63/65
JUBILÄUMSCLIP
ANGST-PH
# 020
MPN: MB1.25 UNl - 5588
NUSS
Loeos G
# 021
-
Scheibe
# 022
MPN: F 3/8 x mm . 250
GUMMISCHLAUCH
2256/6
# 023
MPN: Tipo C. 15/16
JUBILÄUMSCLIP
ANGST-PH
