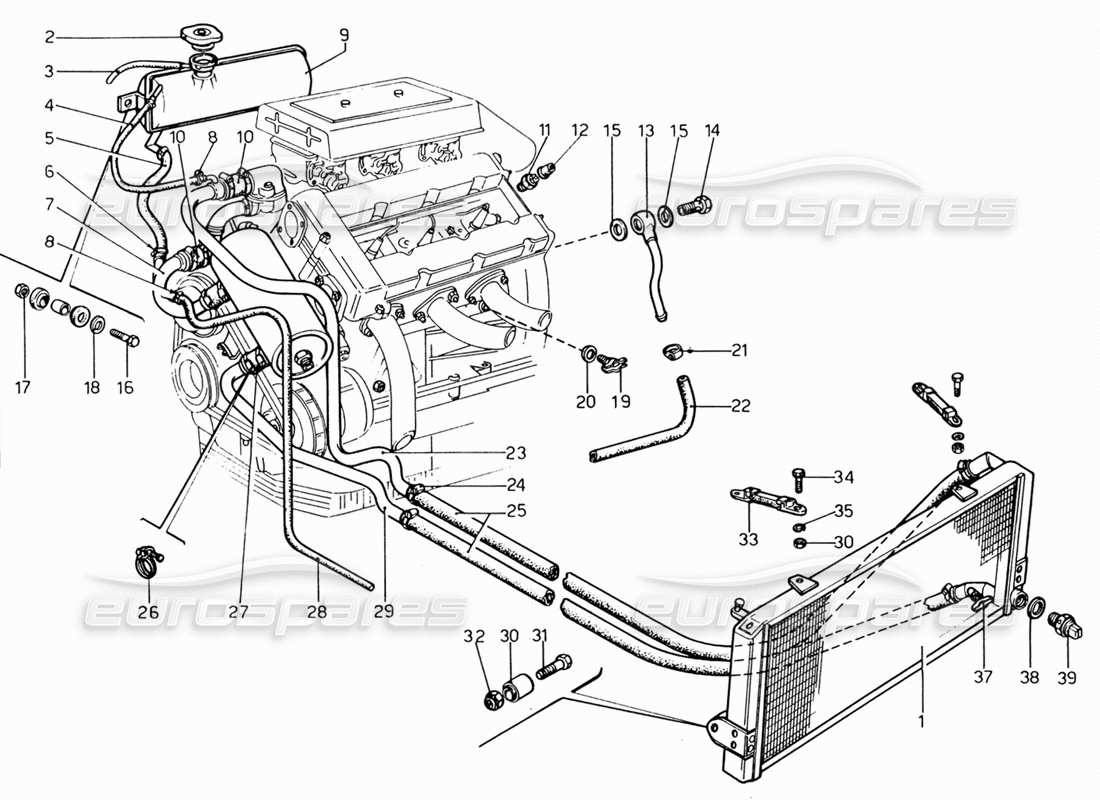

015 - Kühlung
Ferrari 206 GT Dino (1969) Cooling Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 800188
WASSERHEIZKÖRPER
# 002
MPN: 800204
TAPPO PRO NOURICE
aus £102,42
aus £102,42
# 003
MPN: 800223
ENTLÜFTUNGSROHR AN DER KAPPE
aus £278,42
aus £278,42
# 004
MPN: 800197
TUBO SFIATO NOURICE
# 005
MPN: 95391
VERBINDUNGSSCHLAUCH
# 006
MPN: 660323
FASCETTA FI=28
# 007
MPN: 240534
TUBO POMPA - SCAMBIATORE
236 B
# 008
MPN: tipo C F 15.16
JUBILÄUMSCLIP
ANGST-PH
# 009
MPN: 104523
NOURICE COMPLETA
aus £424,69
aus £424,69
Dieses Teil ersetzt die Teilenummer 800221 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 94937
ÄRMEL
aus £10,86
aus £10,86
# 011
MPN: 4108672
ELEKTRISCHER SENDER
FIAT
Ersetzung
Ersetzung
# 012
MPN: 4160940
HAUBE
FIAT
# 013
MPN: 4154184
UNION
FIAT
# 014
MPN: 10182611
UNION
FIAT
# 015
MPN: 10263360
Dichtung
FIAT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 94995
# 016
MPN: 8x25 UNI 5740
BOLZEN
LOBO 8 G
# 017
MPN: 108 MB
NUSS
# 018
MPN: 95129
Scheibe
# 019
MPN: 103948
KÜHLERABFLUSSHAHN M14X1.5MM
aus £96,98
aus £96,98
Dieses Teil ersetzt die Teilenummer 10300640 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 10282460
Dichtung
FIAT
aus £0,47
aus £0,47
# 021
MPN: tipo C Fi 22
JUBILÄUMSCLIP
ANGST-PH
# 022
MPN: Calor 12x22
Heizrohr
PIRELLI
# 023
MPN: 800223
WASSERAUSLAUFSCHLAUCH
aus £278,42
aus £278,42
# 024
MPN: llpo C-41-43
JUBILÄUMSCLIP
ANGST-PH
# 025
MPN: 800199
GUMMISCHLAUCH
aus £100,49
aus £100,49
Dieses Teil ersetzt die Teilenummer 800309
# 026
MPN: TIPO C-39-41
JUBILÄUMSCLIP
ANGST-PH
# 027
MPN: 95390
ÄRMEL
aus £29,40
aus £29,40
# 028
MPN: Calor 12x22
Heizrohr
PIRELLI
# 029
MPN: 240533
ROHR / ROHR / SCHLAUCH
236 B
# 030
MPN: 94678
SILENTBLOK (RIV 88110441)
aus £18,09
aus £18,09
# 031
MPN: 14 X 50 - UNI 5738
BOLZEN
LOBO 8 G
# 032
MPN: 95900611
NUSS
US-8/70
Ersetzung
Ersetzung
# 033
MPN: 101497
AUSPUFFBAND
nicht als Ersatzteil - Teilenummer verwenden: 101497
aus £6,61
aus £6,61
Dieses Teil ersetzt die Teilenummer 20180 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 6x6-UNI 5739
BOLZEN
LOBO 8 G
# 035
MPN: REG - 6
Scheibe
OEB
# 036
MPN: 6x1-UNI 5586
NUSS
LOBO 8 G
# 037
MPN: 101484
KÜHLERKAPPE
FIM
aus £21,94
aus £21,94
# 038
MPN: 101508
Dichtung
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 94706
# 039
MPN: 65.8029
TERMOCONTATTO
BORLETTI
