018 - Auskuppeln

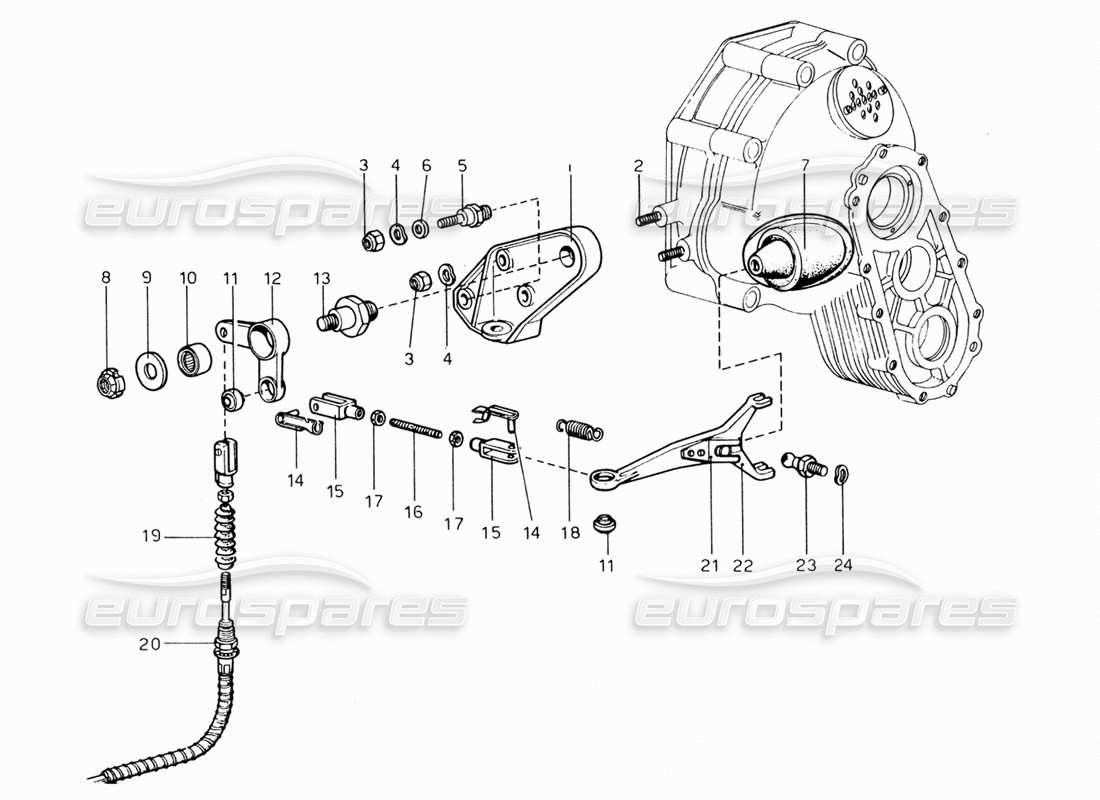

Ferrari 206 GT Dino (1969) Clutch Disengagement Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 500535
UNTERSTÜTZUNG
# 002
MPN: 8x22 P 2
GEWINDEBOLZEN
# 003
MPN: 95900603
Überwurfmutter
aus £0,77
aus £0,77
# 004
MPN: REO - 8
Scheibe
OEB
Ersetzung
Ersetzung
# 005
MPN: 20083804/A
ZUCHT
aus £76,02
aus £76,02
# 006
MPN: 95305
Scheibe
# 007
MPN: 500522
BALG
aus £86,10
aus £86,10
# 008
MPN: 15/MC
RINGMUTTER
US/GT 70
# 009
MPN: 500496
Scheibe
Ersetzung
Ersetzung
# 010
MPN: RNA 4902-PP
ROLLENLAGER
INA-SERIE
# 011
MPN: SERIE SS6
PENDELKUGELLAGER
UNIBALL
Ersetzung
Ersetzung
# 012
MPN: 500531
HEBEL
aus £37,05
aus £37,05
# 013
MPN: 500530
PIVOT
aus £4,05
aus £4,05
# 014
MPN: BULL ES-6x24
Gabelstifte
FLEXBALL
# 015
MPN: 500498
GABEL
aus £30,73
aus £30,73
# 016
MPN: 500533
SPURSTANGE
# 017
MPN: 6x1UNl 5588
NUSS
LOBO 8 G
# 018
MPN: 660666
FRÜHLING
aus £11,65
aus £11,65
# 019
MPN: 100858
BALG
aus £17,64
aus £17,64
Dieses Teil ersetzt die Teilenummer 500551 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 500534
FESSIBILE COMANDO FRIZIONE
aus £5,04
aus £5,04
# 021
MPN: 500488
FRÜHLING
aus £5,29
aus £5,29
# 022
MPN: 500529
HEBEL
aus £20,44
aus £20,44
# 023
MPN: 50051507
PIVOT
aus £38,12
aus £38,12
# 024
MPN: 12601474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 102901, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
