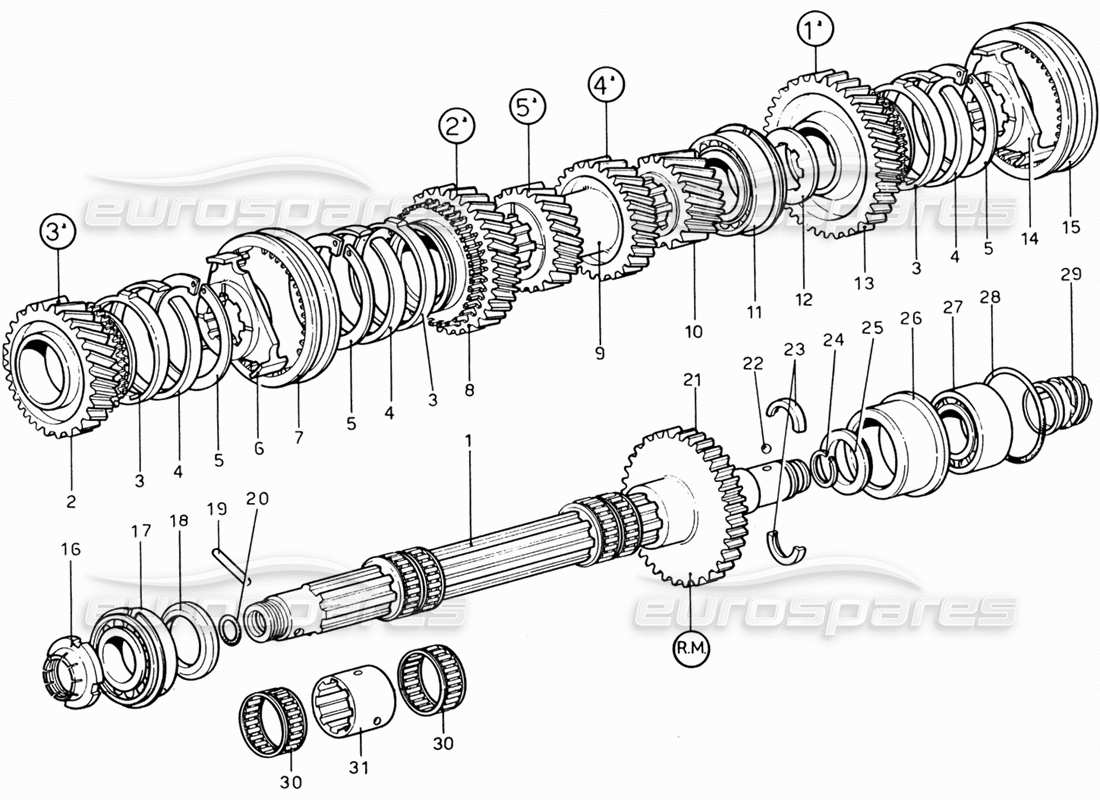

022 - Vorgelegewellengetriebe
Ferrari 206 GT Dino (1969) Counter Shaft Gearing Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 522439
Sekundärbaum
aus £452,37
aus £452,37
# 002
MPN: 523336
ASSIEME INGRANAGGIO 3* VELOCITA E ANELLO DI TRASCINAMENTO
Dieses Teil ersetzt die Teilenummer 522743
# 003
MPN: 522952
RING
aus £488,96
aus £488,96
# 004
MPN: 521767
SEEGER-RING
93.5 mm
Ersetzung
Ersetzung
# 005
MPN: 53514
RING
aus £85,61
aus £85,61
# 006
MPN: 522459
FÜHRUNGSKERN FÜR 2 UND 3‘ GESCHWINDIGKEIT
aus £388,86
aus £388,86
# 007
MPN: 522739
STEUERHÜLSE
aus £624,80
aus £624,80
Dieses Teil ersetzt die Teilenummer 522457
# 008
MPN: 523335
ZAHNRADBAUGRUPPE 2 GESCHWINDIGKEIT UND ANTRIEBSRING
aus £733,34
aus £733,34
Dieses Teil ersetzt die Teilenummer 522450
# 009
MPN: 522746
EINSCHLAGEN AUF DER SEKUNDÄREN STELLE 4 UND 5' GESCHWINDIGKEIT
# 010
MPN: 522691
DIFFERENZSTEUERRITZEL
Ersetzung
Ersetzung
# 011
MPN: 5 DAAPV
CUSCINETTO INTERMEDIO (40-80-23)
RIV
aus £343,70
aus £343,70
# 012
MPN: 522510
Distanz zwischen 1° Geschwindigkeit und Kissen
aus £52,69
aus £52,69
# 013
MPN: 523334
ZAHNRADBAUGRUPPE 1 GESCHWINDIGKEIT UND ANTRIEBSRING
aus £1.376,75
aus £1.376,75
Dieses Teil ersetzt die Teilenummer 522449
# 014
MPN: 522458
DER FÜHRUNGSKERN FÜR 1 UND RM
aus £396,69
aus £396,69
# 015
MPN: 522846
MANICOTTO DI COMANDO 1 VELOCITA
# 016
MPN: 522508
SICHERUNGSRINGMUTTER
aus £127,74
aus £127,74
# 017
MPN: 4DAAPV
CUSCINETTO ESTERNO (35-72-23)
RIV
Ersetzung
Ersetzung
# 018
MPN: 522511
Distanziale per ingranaggio 3 velocita
aus £47,51
aus £47,51
# 019
MPN: N 5x32
STIFT
SPIROL
# 020
MPN: 3068
SIEGELRING
ODER
# 021
MPN: 522447
RM-ZAHNRAD
aus £271,65
aus £271,65
# 022
MPN: 90.152.007
SFERA (7/32)
RIV
# 023
MPN: 522441
RING
aus £26,85
aus £26,85
# 024
MPN: 113087
Öldichtung
aus £40,57
aus £40,57
Dieses Teil ersetzt die Teilenummer 22804
# 025
MPN: 522512
DISTANZSTÜCK ZWISCHEN RÜCKWÄRTSRAD UND LAGER
aus £16,81
aus £16,81
# 026
MPN: 522464
LAGERHALTER
aus £52,23
aus £52,23
# 027
MPN: 3AA NOn 32
CUSCINETTO REGGISPINTA (32-65-25)
RIV
aus £154,68
aus £154,68
# 028
MPN: 95860086
SIEGELRING
aus £2,71
aus £2,71
# 029
MPN: 522747
SCHRAUBEN
aus £150,66
aus £150,66
# 030
MPN: K 45/17 - Z-4
GABBIA A RULLI PER INGRANAGGI 1 - 2 - 3 VELOCITA
INA – Auswahl
# 031
MPN: 522257
PISTA RULLINI PER INGRANAGGI 1 - 2 - 3 VELOCITA
60S
