023 - Äußere Getriebesteuerung

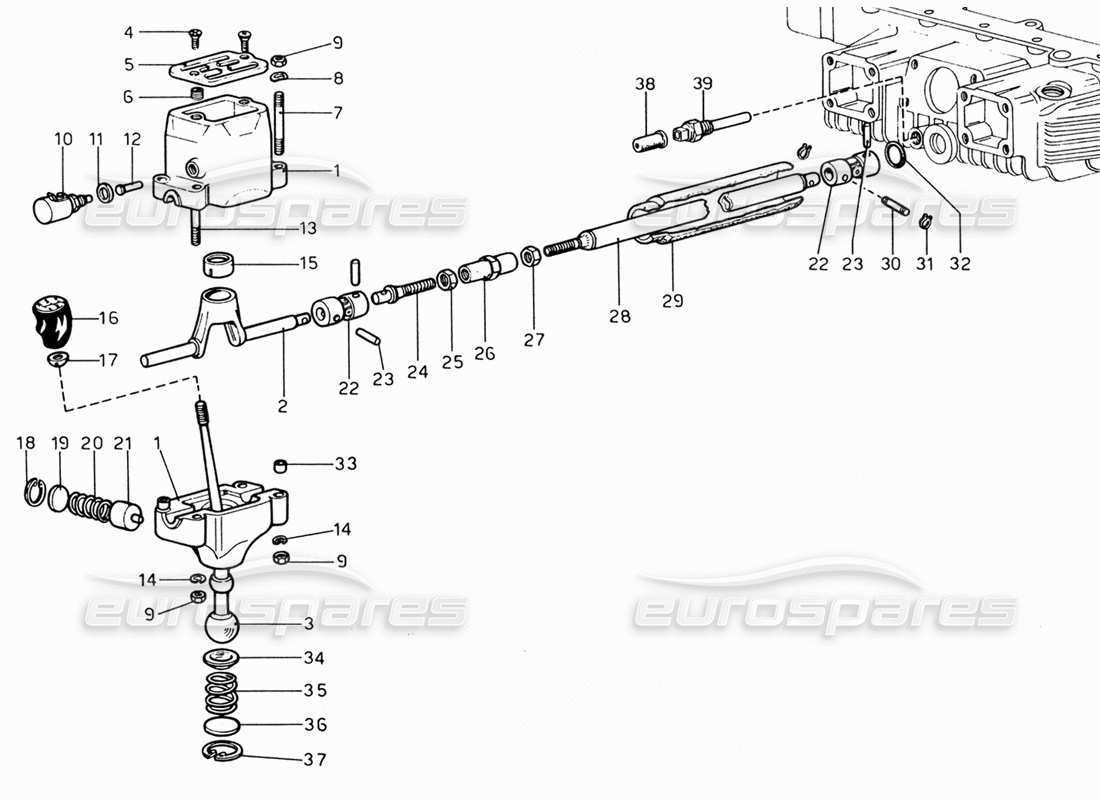

Ferrari 206 GT Dino (1969) Outside Gear Box Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 522444
ASSIEME SCATOLA COMANDO CAMBIO (SCAT. INF. E SUP.)
# 001
MPN: 522445
ASSIEME SCATOLA COMANDO CAMBIO (SCAT. INF. E SUP.)
aus £1.464,75
aus £1.464,75
# 002
MPN: 522469
Drehgelenk
Ersetzung
Ersetzung
# 003
MPN: 522470
HEBEL
aus £218,69
aus £218,69
# 004
MPN: 5z0,8z12 - UNI 274
SCHRAUBEN
SIREA.
# 005
MPN: 522499
WÄHLER
# 006
MPN: 5 X 0,8 x 7,5
BUSCH
HELI-SPULE
# 007
MPN: 522658
GEWINDEBOLZEN
aus £3,94
aus £3,94
# 008
MPN: REO - 8
Scheibe
OEB
Ersetzung
Ersetzung
# 009
MPN: 8x1.25 UNI 5588
NUSS
LOBO 8 G
# 010
MPN: 522749
SCHALTEN
# 011
MPN: RC 10
Scheibe
OEB
# 012
MPN: 522497
PIVOT
Ersetzung
Ersetzung
# 013
MPN: 522657
GEWINDEBOLZEN
aus £3,15
aus £3,15
# 014
MPN: REG. 8
Scheibe
OEB
Ersetzung
Ersetzung
# 015
MPN: 103313
ABSTANDSHALTER
aus £25,72
aus £25,72
# 016
MPN: 522432
KNOPF FÜR HEBEL
# 017
MPN: 53203
SICHERUNGSMUTTER FÜR KNOPF
aus £119,54
aus £119,54
# 018
MPN: AA231
SEEGER-RING
OEB
# 019
MPN: 522515
Federhaltescheibe
Ersetzung
Ersetzung
# 020
MPN: 522483
FRÜHLING
Ersetzung
Ersetzung
# 021
MPN: 522514
PUNTALINO
Ersetzung
Ersetzung
# 022
MPN: 103189
GEMEINSAM
aus £99,40
aus £99,40
Dieses Teil ersetzt die Teilenummer 524508 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: N 5x26
STIFT
SPIROL
# 024
MPN: 523075
PIVOT
# 025
MPN: 520465
NUSS
565 C
# 026
MPN: 521362
SPURSTANGE
Ersetzung
Ersetzung
# 027
MPN: 12D2
NUSS
# 028
MPN: 522484
TUBO COMANDO CAMBIO
aus £76,20
aus £76,20
# 029
MPN: 522722
BALG
aus £75,10
aus £75,10
# 030
MPN: 521542
STIFT
aus £15,98
aus £15,98
# 031
MPN: AA5e
SEEGER-RING
OEB
# 032
MPN: 95860065
SIEGELRING
aus £1,74
aus £1,74
# 032
MPN: OR 3081
SIEGELRING
nicht als Ersatzteil - Teilenummer verwenden: 95860065
# 033
MPN: 100041
ZENTRIERDÜBEL
aus £3,97
aus £3,97
# 034
MPN: 522517
HEBEL UNTERER RUCKSACK
Ersetzung
Ersetzung
# 035
MPN: 522482
FRÜHLING
Ersetzung
Ersetzung
# 036
MPN: 522516
Federhaltescheibe
Ersetzung
Ersetzung
# 037
MPN: AA 32 i
SEEGER-RING
OEB
# 038
MPN: 400410
SCHUTZGUMMI
# 039
MPN: 4159681
THERMISTOR DES MOTORSUMPFÖLTEMPERATURSENSORS
FIAT
Ersetzung
Ersetzung
