026 - Bremshydrauliksteuerung

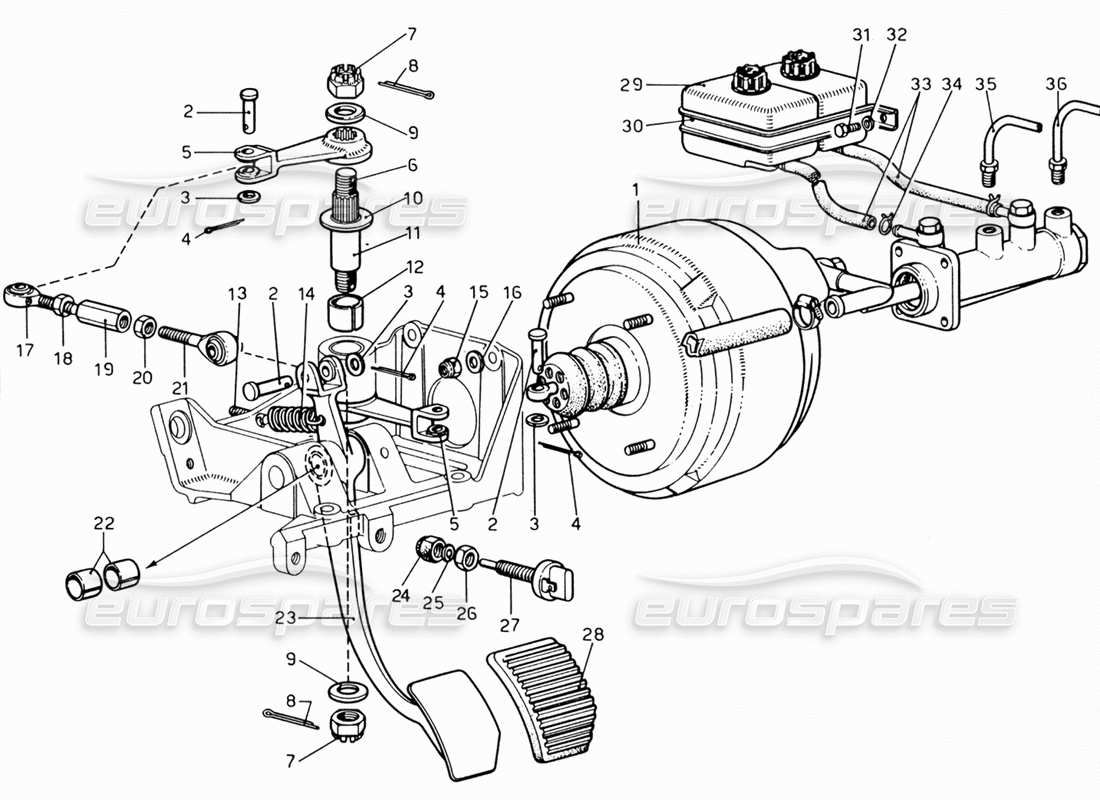

Ferrari 206 GT Dino (1969) Brake Hydraulic Control Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 14-05920
BREMSSERVO BONALDI
Master-VAC
# 002
MPN: 660723
PIVOT
aus £7,44
aus £7,44
# 003
MPN: 10 R 2
Scheibe
# 004
MPN: C1
SPLIT PIN
1.8 x 20
Ersetzung
Ersetzung
# 005
MPN: 660719
HEBEL
# 006
MPN: 660720
PIVOT
aus £50,38
aus £50,38
# 007
MPN: 95309
NUSS
# 008
MPN: C1
SPLIT PIN
2.7 x 28
Ersetzung
Ersetzung
# 009
MPN: 660724
Scheibe
aus £12,23
aus £12,23
# 010
MPN: 660727
Scheibe
aus £21,12
aus £21,12
# 011
MPN: 660725
ABSTANDSHALTER
aus £79,38
aus £79,38
# 012
MPN: 660722
BUSCH
Ersetzung
Ersetzung
# 013
MPN: 94969
PIVOT
# 014
MPN: 660343
FRÜHLING
Ersetzung
Ersetzung
# 015
MPN: 208 MA
NUSS
us/B70
# 016
MPN: RC 8
Scheibe
OEB
# 017
MPN: SMG 10
PENDELKUGELLAGER
UNIBAL
# 018
MPN: M10x1,5 UNI 5588
SICHERUNGSMUTTER
LOBO 8 G
# 019
MPN: 660547
REGISTRIER
aus £17,80
aus £17,80
# 020
MPN: 95250
CONTRODADO (FILETTO SINISTRO)
# 021
MPN: SMLG 10
Cuscinetto sferico (filetto sinistro)
UNIBAL
# 022
MPN: 660728
BUSCH
# 023
MPN: 660716
HEBEL
# 024
MPN: 660523
NUSS
Ersetzung
Ersetzung
# 025
MPN: 660525
Scheibe
# 026
MPN: 660524
NUSS
Ersetzung
Ersetzung
# 027
MPN: 101663
BREMSLICHTSCHALTER (2 ANSCHLÜSSE)
aus £26,43
aus £26,43
Dieses Teil ersetzt die Teilenummer 4177124 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 660737
GUMMI-PEDALSCHUTZ
Ersetzung
Ersetzung
# 029
MPN: 4099978
BREMSÖLWANNE
FIAT
# 030
MPN: 660687
UNTERSTÜTZUNG
# 031
MPN: M6x14-UNI 5739
BOLZEN
LOBO 8 G
# 032
MPN: 6 R 4
Scheibe
Ersetzung
Ersetzung
# 033
MPN: 95388
TUBO GOMMA (MM. 1100)
# 034
MPN: 94951
FRÜHLING
# 035
MPN: 680610
SCHLAUCH VOM BREMSSERVO NACH 3 VORNE
aus £3,00
aus £3,00
# 036
MPN: 680614
SCHLAUCH VOM BREMSSERVO ZUM DEPRESSOR
