034 - Hinterradaufhängung – Stoßdämpfer

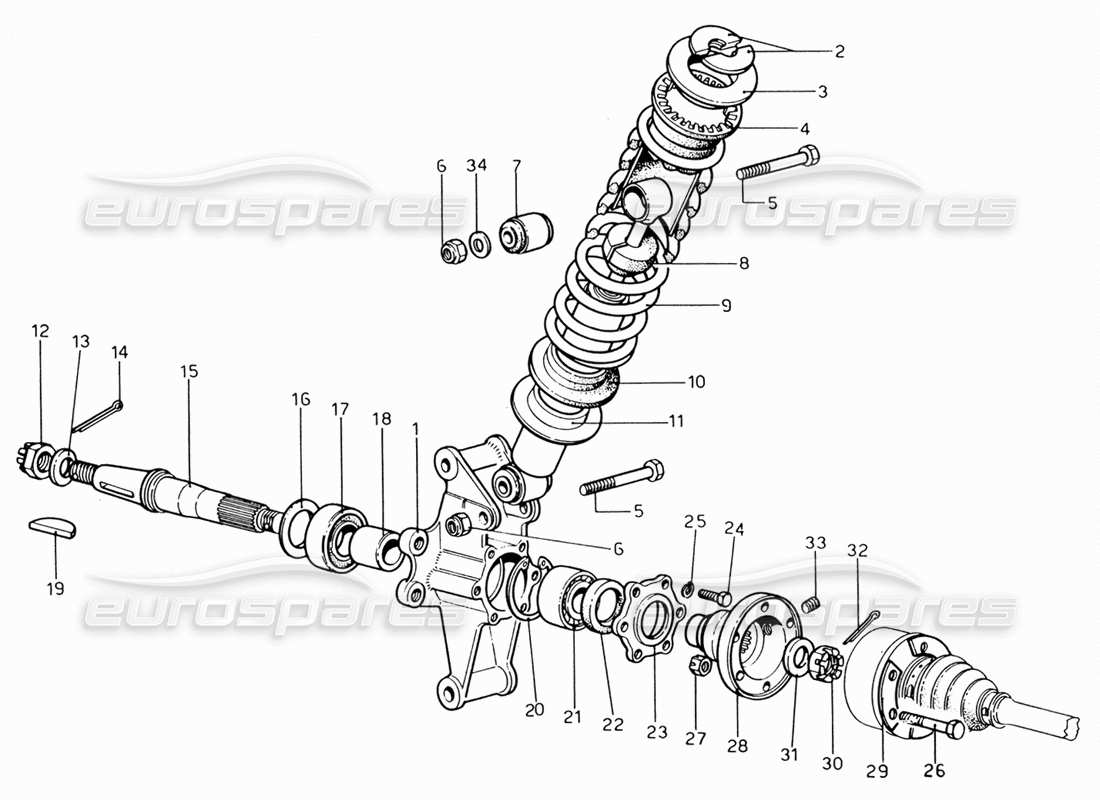

Ferrari 206 GT Dino (1969) Rear Suspension - Shock Absorber Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 601415
LINKER NABENHEBELHALTER
aus £423,14
aus £423,14
# 001
MPN: 601416
MOZZO DESTRO SUPPORTO LEVEL
aus £423,14
aus £423,14
# 002
MPN: 640499
SEMIANELLI
# 003
MPN: 640535
OBERBECHER
# 004
MPN: 118747
TOP-ABSTANDSHALTER
aus £42,66
aus £42,66
Dieses Teil ersetzt die Teilenummer 100776
# 005
MPN: 601475
BOLZEN
# 006
MPN: 212x1,25
NUSS
US/B70
Ersetzung
Ersetzung
# 007
MPN: 100809
ESTENDBLOC (RIV. 89.800.985)
(ersetzt: 640429)
aus £13,22
aus £13,22
Dieses Teil ersetzt die Teilenummer 101051 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 640429
ESTENDBLOC (RIV. 89.800.985)
nicht als Ersatzteil - Teilenummer verwenden: 100809
Ersetzung
Ersetzung
# 008
MPN: 601406
TUPFER
# 009
MPN: 601433
FRÜHLING
aus £202,52
aus £202,52
# 010
MPN: 640423
UNTERER ABSTANDSHALTER
Ersetzung
Ersetzung
# 011
MPN: 601171
Hinterer Stoßdämpfer
Ersetzung
Ersetzung
# 012
MPN: 10724821
NUSS
FIAT
aus £6,09
aus £6,09
# 013
MPN: 4149922
Scheibe
FIAT 135
aus £8,17
aus £8,17
# 014
MPN: C1
SPLIT PIN
4.7x50
Ersetzung
Ersetzung
# 015
MPN: 700382
RECHTE WELLE FÜR NABE
# 015
MPN: 700383
LINKE WELLE FÜR NABE
# 016
MPN: 700406
PARAPOLVER
Ersetzung
Ersetzung
# 017
MPN: 35x72x23
ÄUßERES LAGER
RIV AL 35
# 018
MPN: 700380
Distanzstück zwischen den Lagern
# 019
MPN: 4149921
Schlüssel
FIAT 135
# 020
MPN: AA sst
SEEGER-RING
OEB
# 021
MPN: 3AA NOn 32
INTERNES LAGER
RIV
aus £154,68
aus £154,68
# 022
MPN: 4256
Öldichtung
MIM
# 023
MPN: 601417
FANGIA
aus £69,98
aus £69,98
# 024
MPN: 8X20-UNI-5740
GU;LONE PER FLANGIA
LOBO 8GM
# 025
MPN: REG. 8
Scheibe
OEB
Ersetzung
Ersetzung
# 026
MPN: 10x65-UNI-5738
BOLZEN
LOBO und GM
# 027
MPN: 580479
NUSS
aus £5,80
aus £5,80
# 028
MPN: 580461
FLANSCH FÜR HALBWELLEN
aus £118,08
aus £118,08
# 029
-
PLATTE
# 030
MPN: 94945
NUSS
aus £47,98
aus £47,98
# 031
MPN: 580460
Scheibe
aus £2,84
aus £2,84
# 032
MPN: C1
SPLIT PIN
3.7x35
Ersetzung
Ersetzung
# 033
MPN: A 12 x 10A
SCHRAUBEN
OEB WE
# 034
MPN: 12R1
Scheibe
