037 - Motorzündung

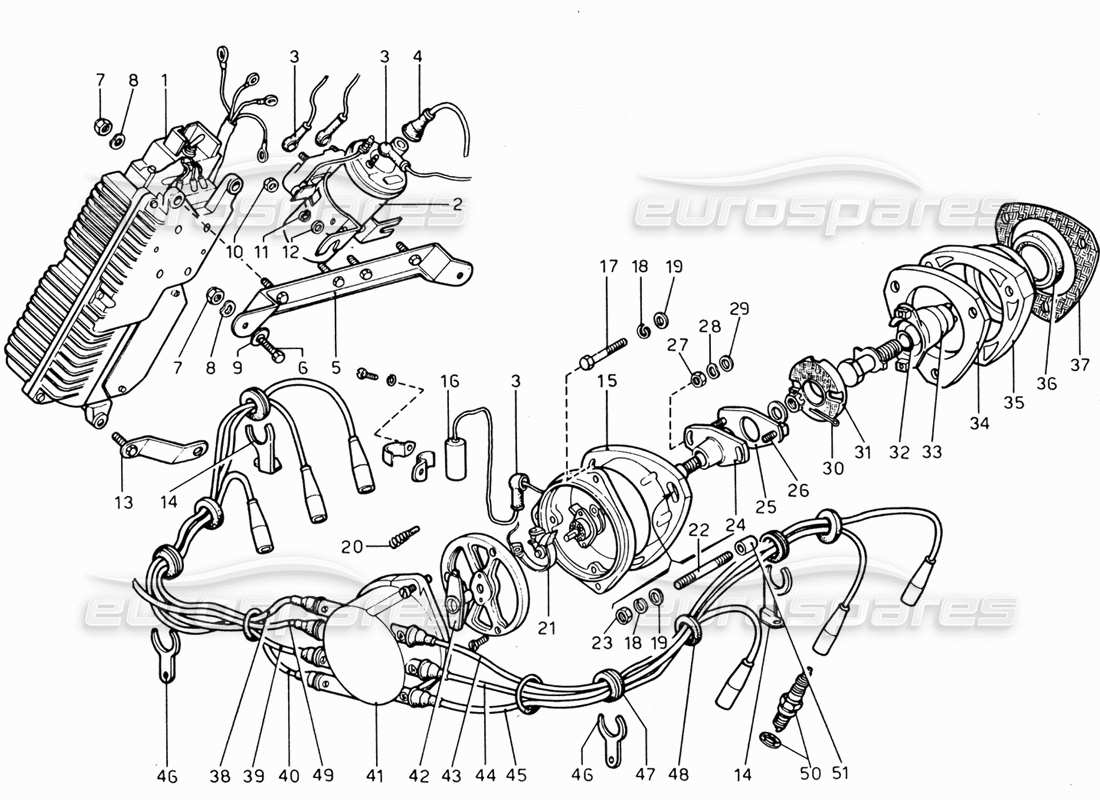

Ferrari 206 GT Dino (1969) Engine Ignition Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 30817004
VERTEILER-UMBAUSATZ
Bob-Gewichtskomponenten zum Wiederaufbau Ihres Verteilers.
aus £103,95
aus £103,95
# 000
MPN: FHT016
KOMPLETTES HT-KABEL-SET
aus £82,75
aus £82,75
# 001
MPN: AEC 101 DA - 63350135
Komplett mit Umsteller
MARELLI
# 002
MPN: 50100581
HOCHSPANNUNGSSPULE
MARELLI
# 003
MPN: 10405385
PIPA COPRIMORSETTI
aus £2,50
aus £2,50
Dieses Teil ersetzt die Teilenummer 100285 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 12056980
HAUBE
FIAT
Ersetzung
Ersetzung
# 005
MPN: 29257
HALTERUNG / UNTERSTÜTZUNG
236/B
aus £18,19
aus £18,19
# 006
MPN: M6X20UNI5739
BOLZEN
LOBO 8 G
# 007
MPN: 106M
SELBSTVERRIEGELUNGSMUTTER
# 008
MPN: 6R5
Scheibe
Ersetzung
Ersetzung
# 009
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 8x1.25 UNI 5588
NUSS
LOBO 8 G
# 011
MPN: 8R4
Scheibe
Ersetzung
Ersetzung
# 012
MPN: 8 R2
Scheibe
# 013
MPN: 29258
HALTERUNG / UNTERSTÜTZUNG
236/B
# 014
MPN: 4160513
Halterung
FIAT
aus £16,11
aus £16,11
# 015
MPN: S 125 AX-15
Vollständige Akkreditierung für Vertriebspartner
MARELLI
# 016
-
KONDENSOR
# 017
MPN: 16044224
SCHRAUBEN
FIAT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16044221, die wir auf Lager haben
# 018
MPN: 11198077
Scheibe
# 019
MPN: 10519601
Scheibe
aus £0,52
aus £0,52
# 020
-
CARBONCINO CON MOLLA PRO DISIRIBUTORE (S125 AX-150)
# 021
-
GRUPPO RUTTORE PRO DISTRIBUTORE (S125 AX-150)
# 022
MPN: 13544021
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 023
MPN: 16100824
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16100814 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 4146865
FLANSCH
FIAT
aus £199,22
aus £199,22
# 025
MPN: 4146866
FLANSCH
FIAT
Ersetzung
Ersetzung
# 026
MPN: 11500021
GEWINDEBOLZEN
FIAT
aus £9,50
aus £9,50
# 027
MPN: 15896211
NUSS
FIAT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 028
MPN: 11197777
Scheibe
FIAT
aus £0,47
aus £0,47
# 029
MPN: 10730101
Scheibe
FIAT
# 030
MPN: 10734401
COPIGLIA 2X25
FIAT
# 031
MPN: 4146867
ZENTRALES ELEMENT
FIAT
aus £61,91
aus £61,91
# 032
MPN: 4146870
SIEGELRING
FIAT
aus £2,16
aus £2,16
# 033
MPN: 4146869
HANDBAUMWOLLE MIT GELENK
FIAT
aus £159,26
aus £159,26
# 034
MPN: 4146864
ABSTANDSHALTER
FIAT
Ersetzung
Ersetzung
# 035
MPN: 4146861
UNTERSTÜTZUNG
FIAT
aus £43,91
aus £43,91
# 035
MPN: 4146862
UNTERSTÜTZUNG
FIAT
# 036
-
CORTECO SUL SUPP. VERTEILUNG
# 037
MPN: 147642
Dichtung
aus £4,00
aus £4,00
Dieses Teil ersetzt die Teilenummer 103815
# 038
MPN: 4174685
CAVO ACCENSIONE (MM. 700)
FIAT
Ersetzung
Ersetzung
# 039
MPN: 4174684
CAVO ACCENSIONE (MM. 600)
FIAT
Ersetzung
Ersetzung
# 040
MPN: 4174683
CAVO ACCENSIONE (MM. 510)
FIAT
Ersetzung
Ersetzung
# 041
-
Übersetzen......
# 042
-
SPAZZOLA-VERTEILUNG PRO VERTRIEBSPARTNER (S125 AX-15)
# 043
MPN: 4174688
CAVO ACCENSIONE (MM. 780)
FIAT
Ersetzung
Ersetzung
# 044
MPN: 4174686
CAVO ACCENSIONE (MM. 580)
FIAT
Ersetzung
Ersetzung
# 045
MPN: 4182971
MONTAGE MONTAGE DES ZÜNDKABELS AM MOTOR
FIAT
# 045
MPN: 4182972
ZÜNDKABELSATZ VOM VERTEILER ZÜNDKERZE 1-2-3
FIAT
aus £74,32
aus £74,32
Dieses Teil ersetzt die Teilenummer 4174683 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 4182973
ZÜNDKABELSATZ VOM VERTEILER ZÜNDKERZE 4-5-6
FIAT
aus £28,80
aus £28,80
Dieses Teil ersetzt die Teilenummer 4174686 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 4160514
Halterung
FIAT
aus £49,95
aus £49,95
# 047
MPN: 10396480
RING
FIAT
aus £2,38
aus £2,38
Dieses Teil ersetzt die Teilenummer 103516
# 048
MPN: 4125542
RING
FIAT
aus £0,58
aus £0,58
# 049
-
KABEL VOM VERTEILER
# 050
MPN: N 60 Y
CANDELA
Champion
# 051
MPN: 102704
KORN AUF DEM KOPF ZUR STÜTZZENTRIERUNG
FIAT
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 500805
