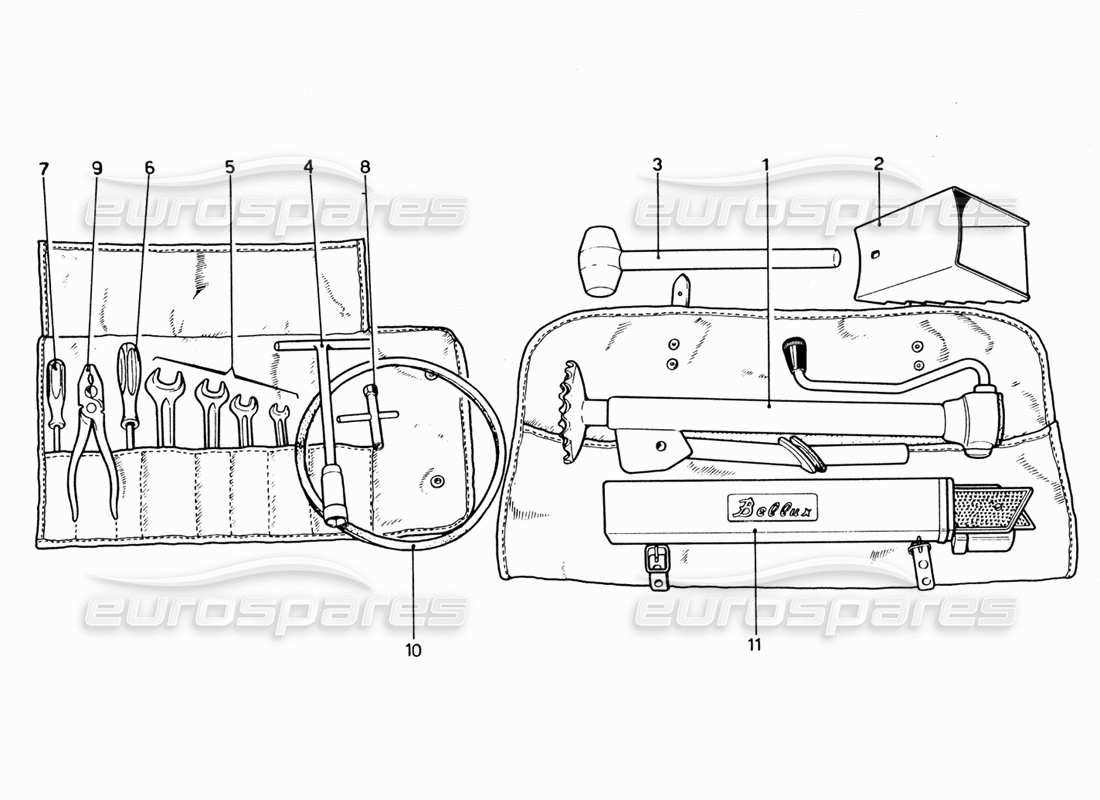

039 - Werkzeug - Kit
Ferrari 206 GT Dino (1969) Tool - Kit Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 95990010/206
HANDBUCH
aus £85,62
aus £85,62
# 001
MPN: 840019
AUTOHEBER
Ersetzung
Ersetzung
# 002
-
KEIL
# 003
-
MARTELLO DI PIOMBO (GR. 1000)
# 004
MPN: USAG
Zündkerzenschlüssel.
Tipo
# 005
-
SERIE CHIAVI 8/10 - 12/14 -13/17 - 19/22
# 006
-
CACCIAVIT AMERICANO (LUNGE. 120 MM)
# 007
-
PHILIPS-SCHRAUBENDREHER FÜR 5- UND 9-SCHRAUBEN
# 008
MPN: 84114
VERGASERSCHLÜSSEL
Ersetzung
Ersetzung
# 009
-
UNIVERSAL-ZANGE
# 010
MPN: PREMIUM - 4150202 7L
LICHTMASCHINE-STEUERRIEMEN
PIRELLI - 2010
# 011
-
WARNDREIECK
