001 - Vordere Außenrahmenarbeit

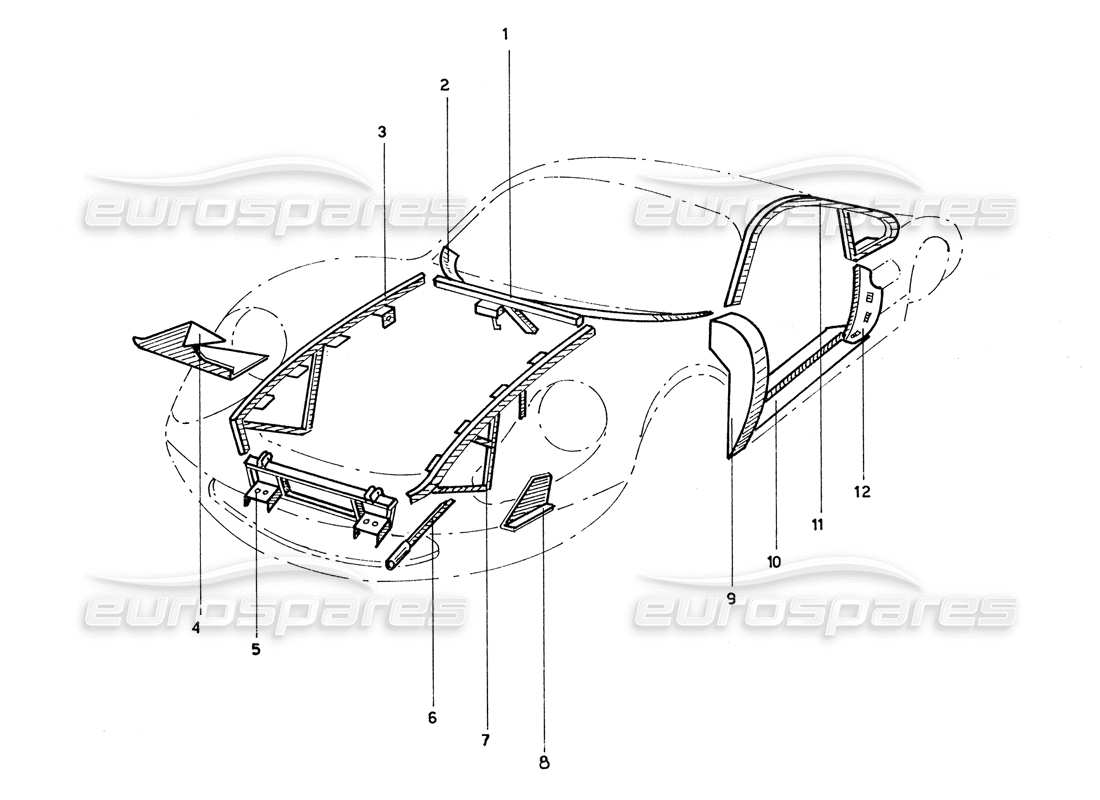

Ferrari 206 GT Dino (Coachwork) Front External Frame Work Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 20-10-01
UNTERSTÜTZUNG ZUM BIEGEN DER WINDSCHUTZSCHEIBE
# 002
MPN: 20-10-02
VERBOGENE WINDSCHUTZSCHEIBE
# 003
MPN: 20-10-03
VORDERTEILSTÜTZE R.
# 004
MPN: 20-10-04
SOSTEGNO ELETTROVENTILATORE
# 005
MPN: 20-10-05
FRONTTRUSS MIT HAUBENSCHARNIERSTÜTZEN UND VENTILATOREN
# 006
MPN: 20-10-06
UNTERSTÜTZUNG
# 006
MPN: 20-10-07
UNTERSTÜTZUNG
# 007
MPN: 20-10-08
UNTERSTÜTZUNG VORDERER LINKER ABSCHNITT
# 008
MPN: 20-10-09
HALTERUNG ZUR BEFESTIGUNG DER FRONTVERKLEIDUNG AM LINKEN TRUST
# 008
MPN: 20-10-10
HALTERUNG ZUR BEFESTIGUNG DER FRONTVERKLEIDUNG AM RECHTEN TRUST
# 009
MPN: 20-10-11
VORDERE SÄULENTÜR KOMPLETT L.
# 009
MPN: 20-10-12
VORDERTÜRFACH KOMPLETT R.
# 010
MPN: 20-10-13
SOTTOPORTA S.
# 010
MPN: 20-10-14
SOTTOPORTA D.
# 011
MPN: 20-10-15
SEITENRAHMEN DES L. COCKPIT.
# 011
MPN: 20-10-16
SEITENRAHMEN DES COCKPITS R.
aus £59,44
aus £59,44
# 012
MPN: 20-10-17
HINTERE SÄULE KOMPLETTES TÜRFACH L.
# 012
MPN: 20-10-18
HINTERE SÄULE KOMPLETTES TÜRFACH R.
