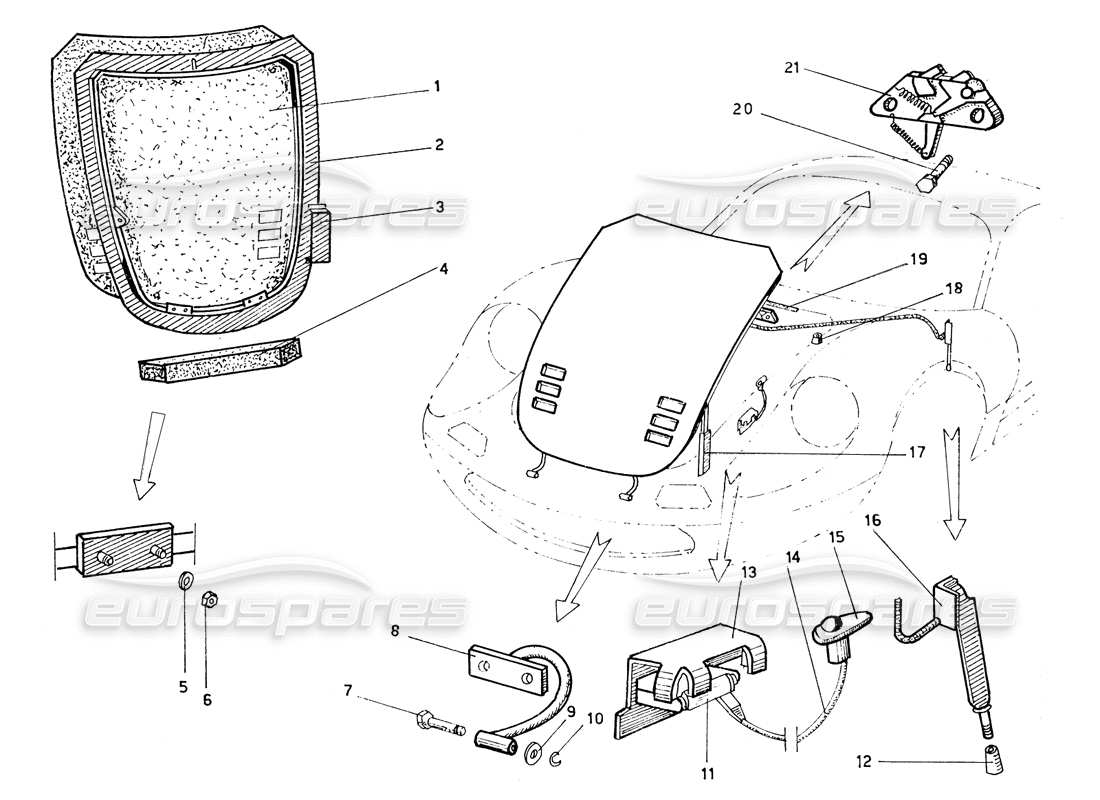

007 - VORDERE MOTORHAUBE
Ferrari 206 GT Dino (Coachwork) Front Bonnet Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 20-22-01
RIVES TIMENTO COFANO ANTERIORE
# 002
MPN: 20-22-02
VORDERER MOTORHAUBENRAHMEN
aus £4.310,00
aus £4.310,00
# 003
MPN: 20-22-03
TROPFSCHALE D.
# 003
MPN: 20-22-04
S. DRIPPER
aus £84,97
aus £84,97
# 004
MPN: 20-22-05
KÜHLERISOLIERUNG
# 005
MPN: 20-22-06
Scheibe
# 006
MPN: 20-22-07
NUSS
# 007
MPN: 20-22-08
PIVOT
# 008
MPN: 20-22-09
SCHARNIERARM
aus £1.334,80
aus £1.334,80
# 009
MPN: 20-22-10
RIONDELLA PER PERNO CERNIARA
# 010
MPN: 20-22-11
SEEGER-RING
# 011
MPN: 20-22-12
LAMPE
# 012
MPN: 20-22-13
POMELLO PER LEVA APRICOFANO
# 013
MPN: 20-22-14
CORAPLESSIVO PLAFONIERA
# 014
MPN: 20-22-15
SCHALTER UND DECKENLEUCHTEN-ANSCHLUSSKABEL
# 015
MPN: 20-22-16
SCHALTEN
# 016
MPN: 20-22-17
HEBEL
# 017
MPN: 20021903
STANGE ZUM HEBEN DER MOTORHAUBE
aus £94,82
aus £94,82
Dieses Teil ersetzt die Teilenummer 20-22-18 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 20047106
KOFFERRAUM-TÜR-STOPPSTOPFEN
(16305181)
aus £13,65
aus £13,65
Dieses Teil ersetzt die Teilenummer 20-22-19 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 20-22-20
ABDECKUNG DES DRIPPER-UMFANGSVERBINDERS
# 020
MPN: 20-22-21
PIVOT
# 021
MPN: 20-22-22
SERRATURA
Ersetzung
Ersetzung
