006 - Zylinderkopf (links)

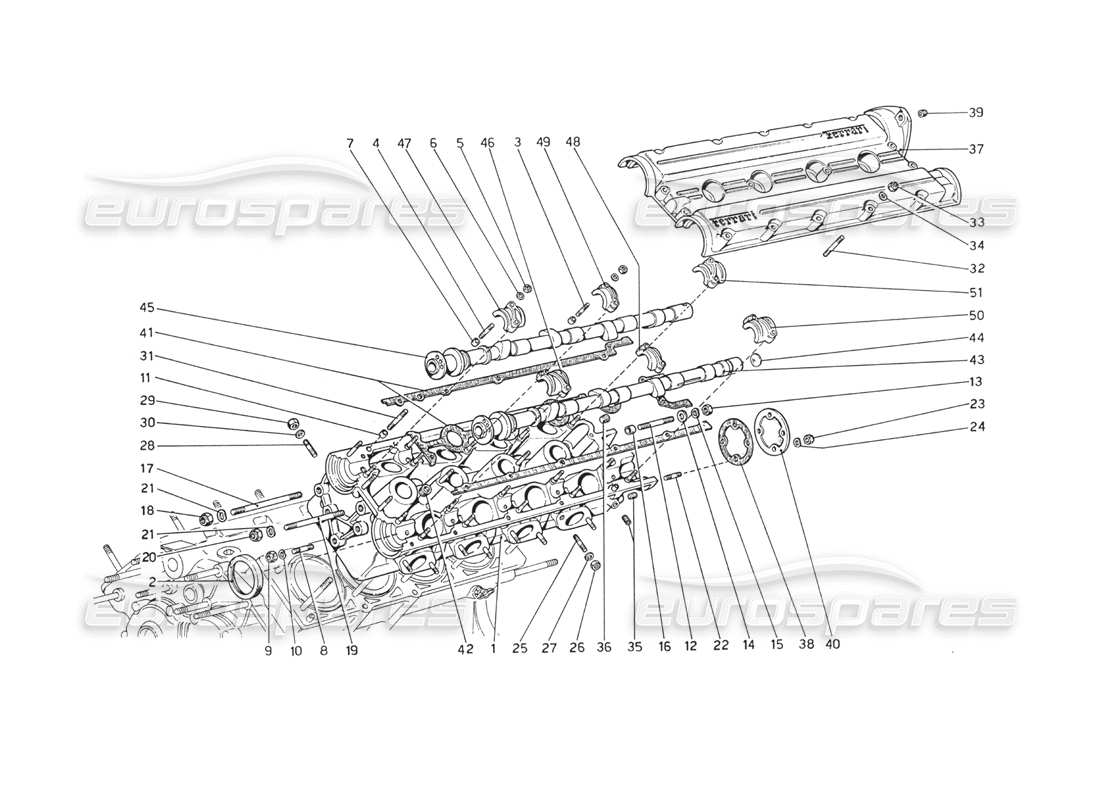

Ferrari 208 GT4 Dino (1975) Cylinder Head (Left) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 107935
Linker Zylinderkopf
# 001
MPN: 107966
LINKER ZYLINDERKOPF KOMPLETT
Ersetzung
Ersetzung
# 002
MPN: 163987
SIEGELRING
aus £9,95
aus £9,95
Dieses Teil ersetzt die Teilenummer 136526
# 003
MPN: 102735
ZUCHT
aus £11,07
aus £11,07
Dieses Teil ersetzt die Teilenummer 4146561
# 004
MPN: 102754
ZUCHT
aus £5,00
aus £5,00
# 005
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 006
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 007
MPN: 102725
DÜBEL
aus £0,58
aus £0,58
# 008
MPN: 13517121
ZUCHT
Ersetzung
Ersetzung
# 009
MPN: 16104411
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
# 010
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 011
MPN: 102725
DÜBEL
aus £0,58
aus £0,58
# 012
MPN: 13517421
ZUCHT
aus £53,42
aus £53,42
Dieses Teil ersetzt die Teilenummer 13517420
# 013
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 10519601
Scheibe
aus £0,53
aus £0,53
# 015
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 102704
ZENTRIERDÜBEL
aus £1,59
aus £1,59
Dieses Teil ersetzt die Teilenummer 500805
# 017
MPN: 107923
ZUCHT
Ersetzung
Ersetzung
# 018
MPN: 12574521
SELBSTVERRIEGELUNGSMUTTER
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 104114 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 13450921
GEWINDEBOLZEN
# 020
MPN: 12575621
SELBSTVERRIEGELUNGSMUTTER
aus £1,43
aus £1,43
# 021
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 022
MPN: 11500321
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 023
MPN: 12575411
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
# 024
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 13543324
GEWINDEBOLZEN
aus £0,84
aus £0,84
Dieses Teil ersetzt die Teilenummer 13543321
# 026
MPN: 114748
NUSS
aus £7,97
aus £7,97
# 027
MPN: 127496
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 13516924
ZUCHT
aus £1,23
aus £1,23
Dieses Teil ersetzt die Teilenummer 13516921
# 028
MPN: 16100814
ZUCHT
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 13541721
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 032
MPN: 13541621
GEWINDEBOLZEN
Ersetzung
Ersetzung
# 033
MPN: 100044
SELBSTVERRIEGELUNGSMUTTER
aus £0,26
aus £0,26
Dieses Teil ersetzt die Teilenummer 151230 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 14326150
Stecker
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12326150
# 036
MPN: 10269450
Stecker
aus £16,22
aus £16,22
# 037
MPN: 105964
LINKE NOCKENABDECKUNG
USA-Modell
aus £325,50
aus £325,50
# 037
MPN: 107113
LINKE NOCKENABDECKUNG
USA-Modell
# 038
MPN: 150075
Dichtung
aus £16,42
aus £16,42
Dieses Teil ersetzt die Teilenummer 104694 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 103830
HELI - SPULE
Ersetzung
Ersetzung
# 040
MPN: 103796
ABDECKUNG
aus £167,71
aus £167,71
# 041
MPN: 147686
DICHTUNG LINKS
Alternative Verwendung: FCCG005
aus £36,23
aus £36,23
Dieses Teil ersetzt die Teilenummer 105965 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: FCCG005
Nockenwellendeckel-Dichtungssatz
Nur für 2v Modelle geeignet – für 4v Verwendung FCCG001
aus £53,22
aus £53,22
# 042
MPN: 10269750
Stecker
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 95184
# 043
MPN: 108440

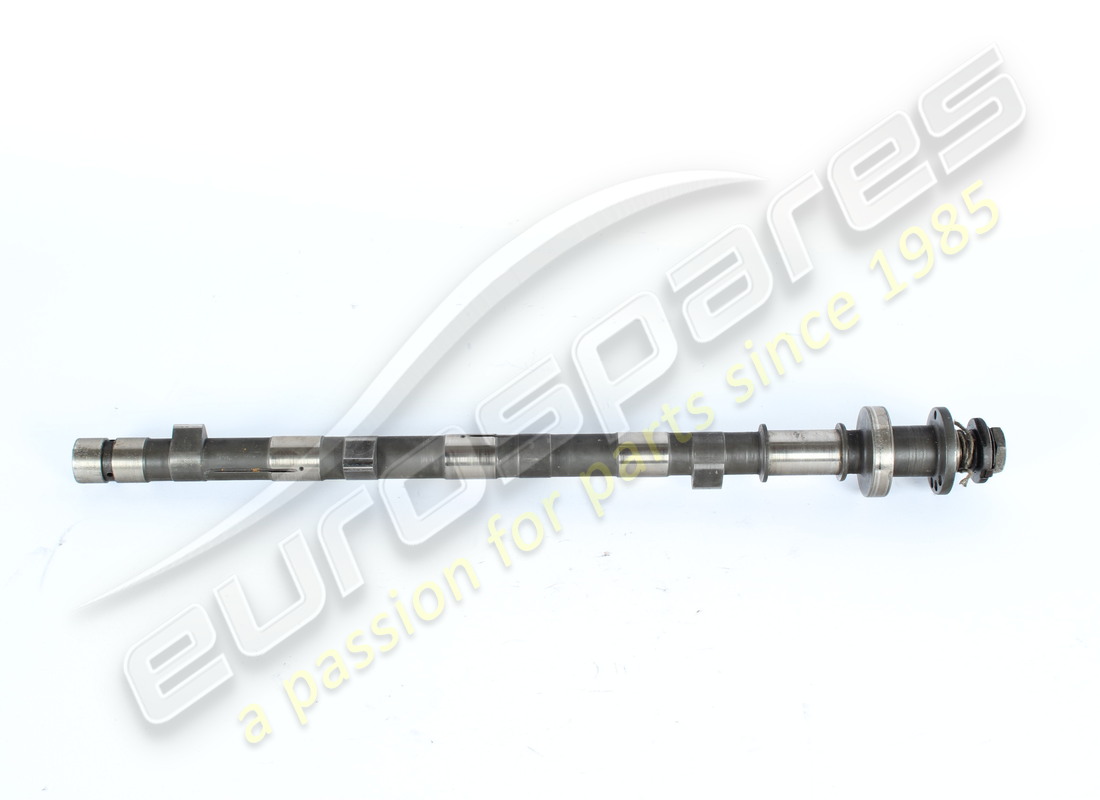

Auslassnockenwelle links
aus £448,43
aus £448,43
# 043
MPN: 108472
Auslassnockenwelle links, komplett
aus £856,10
aus £856,10
# 044
MPN: 10269756
Stecker
# 045
MPN: 108439
Linke Einlassnockenwelle
aus £448,43
aus £448,43
# 045
MPN: 108442
Linke Einlassnockenwelle komplett
aus £856,10
aus £856,10
# 046
MPN: 106834
LAGERDECKEL VORNE
# 047
MPN: 106835
LAGERDECKEL VORNE
# 048
MPN: 106836
LAGERKAPPE ZWISCHEN
aus £5,80
aus £5,80
# 049
MPN: 106837
MITTLERE NOCKENKAPPE
aus £8,97
aus £8,97
# 050
MPN: 106838
HINTERE NOCKENKAPPE
aus £57,09
aus £57,09
# 051
MPN: 106839
HINTERE NOCKENKAPPE
