022 - Hauptwellengetriebe

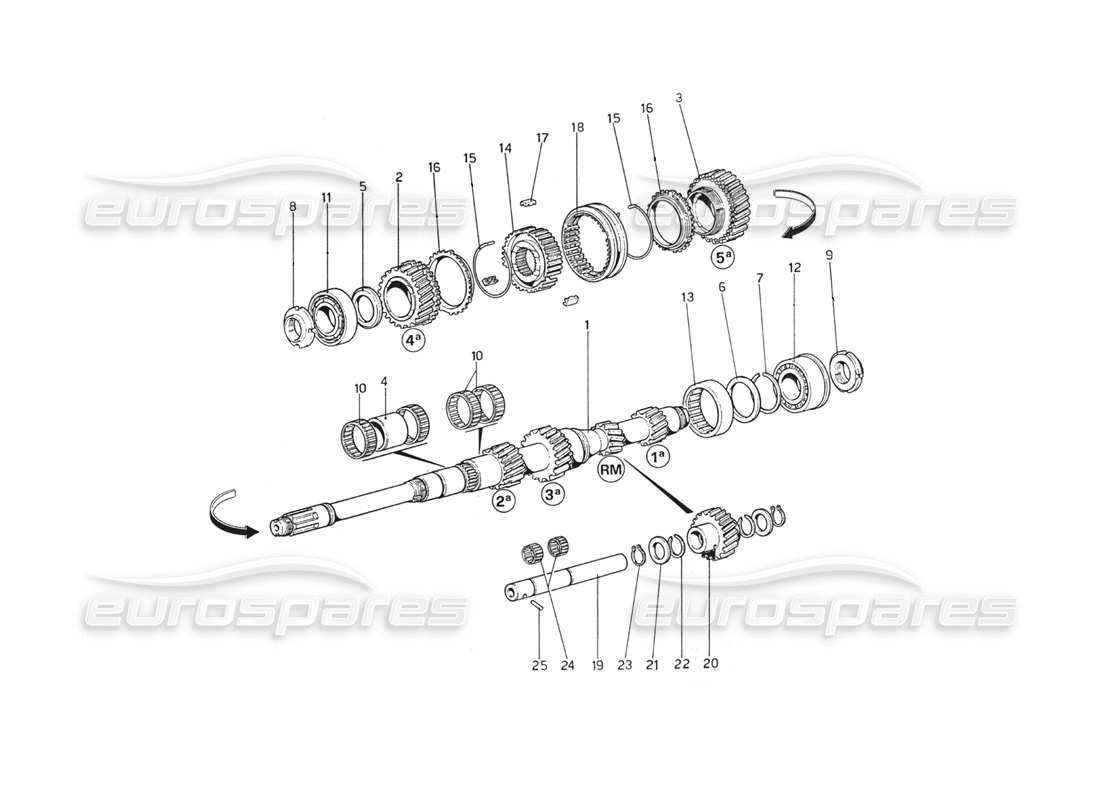

Ferrari 208 GT4 Dino (1975) Main Shaft Gears Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 105529
Primärbaum
Ersetzung
Ersetzung
# 002
MPN: 104236
INGRANAGGIO 4ª GESCHWINDIGKEIT
Ersetzung
Ersetzung
# 003
MPN: 108143
INGRANAGGIO 5ª GESCHWINDIGKEIT
aus £836,36
aus £836,36
# 004
MPN: 104241
PISTA PER RULLINI 4ª GESCHWINDIGKEIT
aus £95,61
aus £95,61
Dieses Teil ersetzt die Teilenummer 524563
# 005
MPN: 104242
ABSTANDSHALTER
aus £33,95
aus £33,95
# 006
MPN: 105538
ABSTANDSHALTER
aus £22,19
aus £22,19
# 007
MPN: 105559
SEEGER-RING
Ersetzung
Ersetzung
# 008
MPN: 104252
RINGMUTTER
aus £85,13
aus £85,13
Dieses Teil ersetzt die Teilenummer 104352 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 104253
GHLERA
aus £83,69
aus £83,69
Dieses Teil ersetzt die Teilenummer 524259
# 010
MPN: 104255
GABBIA A RULLINI PER 4ª E 5ª GESCHWINDIGKEIT
Bis ausverkauft
aus £33,31
aus £33,31
# 010
MPN: 109002
GABBIA A RULLINI PER 4ª E 5ª GESCHWINDIGKEIT
Nach Erschöpfung Nr. 104255
aus £17,52
aus £17,52
Dieses Teil ersetzt die Teilenummer 114059
# 011
MPN: 108656
KUPPLUNGSSEITIGES LAGER
aus £363,35
aus £363,35
Dieses Teil ersetzt die Teilenummer 104257
# 011
MPN: 108656
KUPPLUNGSSEITIGES LAGER
Alternativ mit N. 104257
aus £363,35
aus £363,35
Dieses Teil ersetzt die Teilenummer 104257
# 012
MPN: 103042
LAGER
aus £305,09
aus £305,09
# 013
MPN: 105539
ZENTRALLAGER
aus £81,08
aus £81,08
# 014
MPN: 106046
SYNCHRONISATORKÖRPER
aus £674,44
aus £674,44
# 015
MPN: 106047
FRÜHLING
Ersetzung
Ersetzung
# 016
MPN: 106048
RING
aus £501,95
aus £501,95
Dieses Teil ersetzt die Teilenummer 106048/A, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 106049
STECKER FÜR SYNCHRONISATOR
Ersetzung
Ersetzung
# 018
MPN: 106051
HÜLSE FÜR SYNCHRONISATOR
aus £410,84
aus £410,84
# 019
MPN: 104221
PIVOT
aus £65,80
aus £65,80
Dieses Teil ersetzt die Teilenummer 524554 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 105541
INGRANAGGIO FOLLE RM
aus £154,40
aus £154,40
# 021
MPN: 104249
ABSTANDSHALTER
aus £41,55
aus £41,55
# 022
MPN: 104250
SEEGER-RING
aus £0,96
aus £0,96
# 023
MPN: 11067075
SEEGER-RING
Ersetzung
Ersetzung
# 024
MPN: 104256
ROLLENKÄFIG ZWISCHENRAD RM
aus £6,17
aus £6,17
# 025
MPN: 10336210
STIFT
aus £4,64
aus £4,64
