040 - Klimaanlage

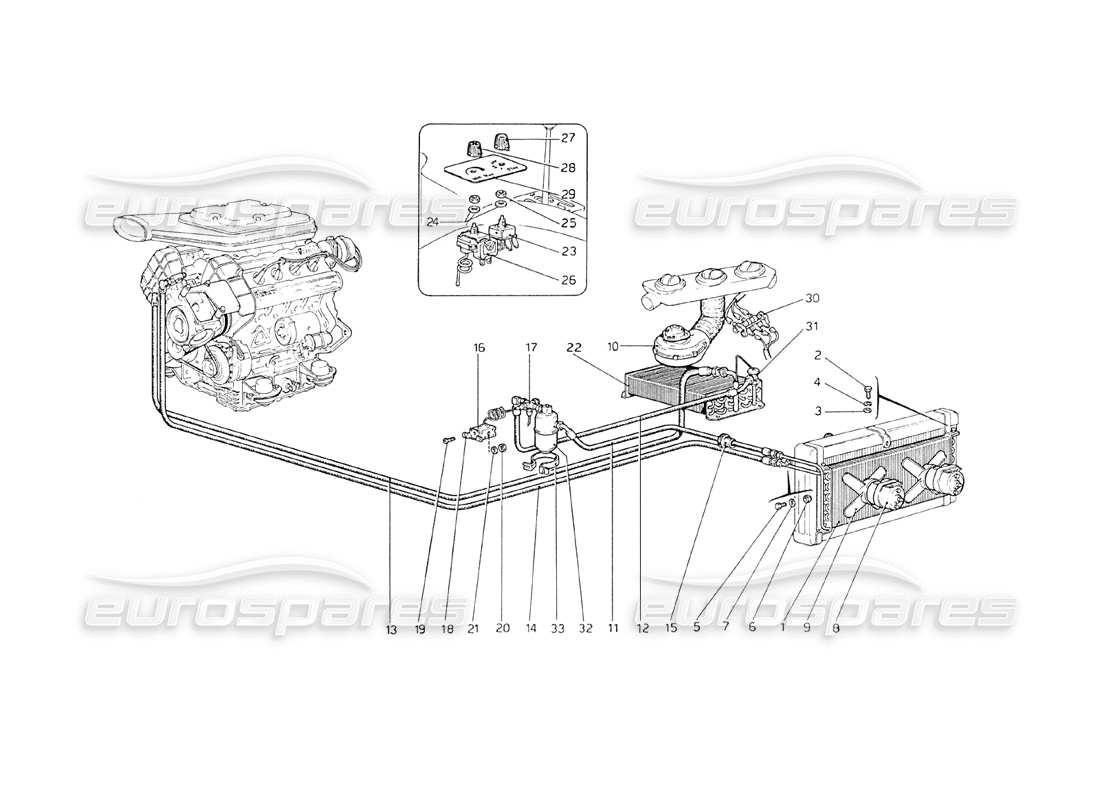

Ferrari 208 GT4 Dino (1975) Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 106697
KONDENSOR
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 108069
# 002
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 003
MPN: 12643724
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 10516477
Scheibe
Ersetzung
Ersetzung
# 005
MPN: 10902121
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 20146601
# 006
MPN: 12574211
SELBSTVERRIEGELUNGSMUTTER
aus £0,71
aus £0,71
# 007
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 109826
LÜFTERMOTOR
aus £97,17
aus £97,17
Dieses Teil ersetzt die Teilenummer 102029 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 107175/a
Lüftermotor und Flügel
# 010
MPN: 60091600
RH HEIZGEBLÄSE
aus £295,00
aus £295,00
Dieses Teil ersetzt die Teilenummer 20094504 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 106692
ROHR Ø 3/8 VOM KONDENSATOR ZUM REINIGER
aus £61,94
aus £61,94
# 011
MPN: 107399
ROHR Ø 3/8 VOM KONDENSATOR ZUM REINIGER - GD
aus £39,21
aus £39,21
# 012
MPN: 106693
ROHR Ø 3/8 VON REINIGER ZU VERDAMPFER
aus £75,92
aus £75,92
# 012
MPN: 107400
ROHR Ø 3/8 VON REINIGER ZU VERDAMPFER - GD
aus £39,67
aus £39,67
# 013
MPN: 106694
ROHR Ø 5/8 VOM VERDAMPFER ZUM KOMPRESSOR
aus £87,42
aus £87,42
Dieses Teil ersetzt die Teilenummer 40166704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 107401
ROHR Ø 5/8 VOM VERDAMPFER ZUM KOMPRESSOR - GD
aus £73,15
aus £73,15
Dieses Teil ersetzt die Teilenummer 40349706 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 106695
ROHR Ø ½ VOM KOMPRESSOR ZUM KONDENSATOR
aus £702,10
aus £702,10
Dieses Teil ersetzt die Teilenummer 118628 - und 11 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 102251
KABELTÜLLE
aus £9,66
aus £9,66
# 016
MPN: 100460
MAXIMALER DRUCKSCHALTER
aus £100,00
aus £100,00
# 016
MPN: 107213
KOMPLETTE DRUCKSCHALTERBAUGRUPPE
# 017
MPN: 106646
UNION
aus £500,00
aus £500,00
# 018
MPN: 106498
UNTERSTÜTZUNG
aus £11,04
aus £11,04
# 019
MPN: 17668901
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10004910, die wir auf Lager haben
# 020
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 021
MPN: 107215
KOMPLETTE VERDAMPFEREINHEIT
aus £987,00
aus £987,00
# 021
MPN: 107386
GRUPPE VERDAMPFER VOLLSTÄNDIG - GD
aus £270,01
aus £270,01
# 021
MPN: 12601278
Scheibe
# 022
MPN: 106676
SERPENTINA-KÜHLMITTEL
aus £286,94
aus £286,94
# 022
MPN: 107385
SERPENTINA REFRIGERANTE - GD
# 023
MPN: 101990
SCHALTEN
aus £126,00
aus £126,00
Dieses Teil ersetzt die Teilenummer 105913 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 107144
Scheibe
aus £13,37
aus £13,37
# 025
MPN: 105911
NUSS
aus £3,31
aus £3,31
Dieses Teil ersetzt die Teilenummer 320418
# 026
MPN: 109819
KALIBRIERTER THERMOSTAT
Ersetzung
Ersetzung
# 027
MPN: 60928200
LÜFTERGESCHWINDIGKEITSKNOPF
Dieses Teil ersetzt die Teilenummer 105908
# 028
MPN: 60928300
THERMOSTATKNOPF
aus £246,15
aus £246,15
# 029
MPN: 105909
PLATTE
aus £40,95
aus £40,95
# 030
MPN: 105917
WIDERSTAND FÜR SCHALTER
aus £72,44
aus £72,44
Dieses Teil ersetzt die Teilenummer 50092808
# 031
MPN: 60929600
VALVOLA ESPANSLONE
aus £240,29
aus £240,29
Dieses Teil ersetzt die Teilenummer 106644 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 106647
LUFTREINIGER
(Adapter erforderlich)
aus £101,52
aus £101,52
# 033
MPN: 105899
HALTERUNG / UNTERSTÜTZUNG
aus £21,47
aus £21,47
