101 - Karosserie

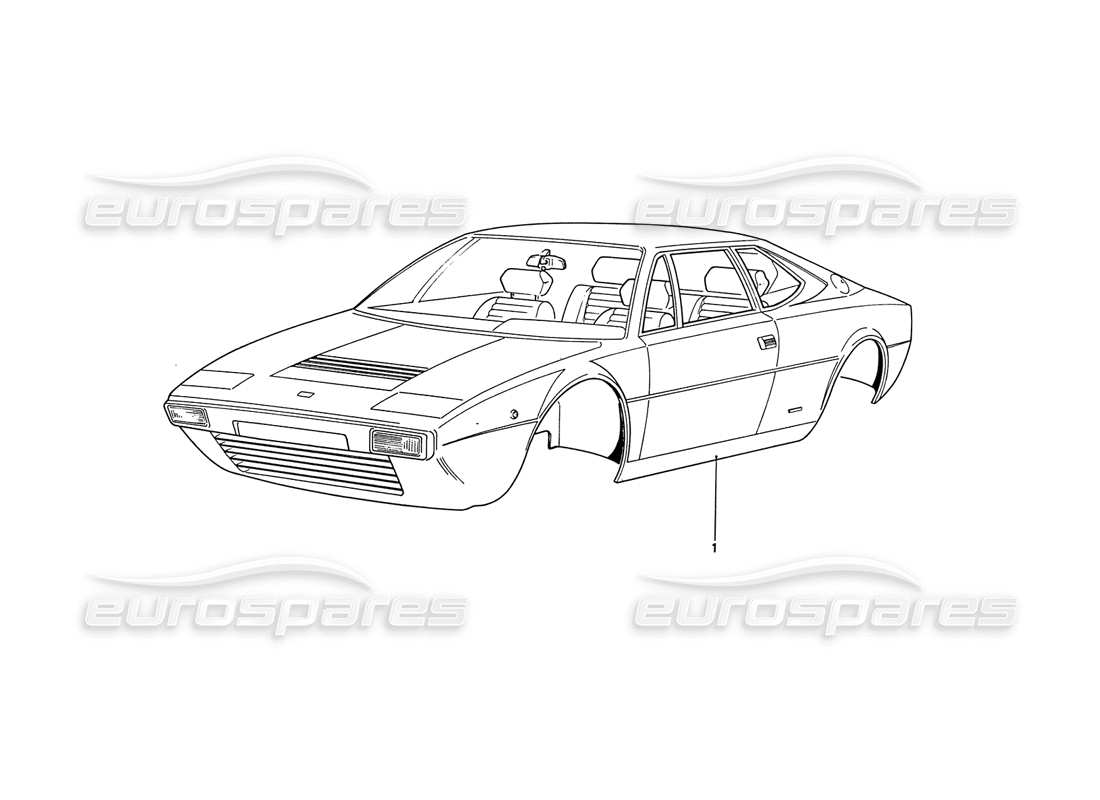

Ferrari 208 GT4 Dino (1975) Body Shell Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 208GT4SHELL
208 GT4 KÖRPERSCHALE
# 030
MPN: 402418
LACKIERTE KAROSSERIE KOMPLETT MIT: SITZEN, ELEKTRISCHEM SYSTEM, INSTRUMENTIERUNG UND ZUBEHÖR
Gültig für I
# 030
MPN: 402651
IDEM COME SOPRA
Vale pro CH
# 030
MPN: 402652
IDEM COME SOPRA
Wert pro GB.ZA.NZ.
# 030
MPN: 402806
LACKIERTER KÖRPER
Wert pro GB. ZA. Neuseeland.
# 030
MPN: 402808
LACKIERTER KÖRPER
Vale pro D.
# 030
MPN: 402809
IDEM COME SOPRA
Vale pro D.
# 030
MPN: 402810
IDEM COME SOPRA
Dies gilt für A.
# 030
MPN: 402811
IDEM COME SOPRA
Vale pro F.
# 030
MPN: 402811
IDEM COME SOPRA
Wert pro BR.
# 030
MPN: 402814
LACKIERTER KÖRPER
Wert pro AUS.
# 030
MPN: 402815
IDEM COME SOPRA
Wert pro AUS.
# 030
MPN: 402816
LACKIERTE KAROSSERIE KOMPLETT MIT: SITZEN, ELEKTRISCHEM SYSTEM, INSTRUMENTIERUNG UND ZUBEHÖR
Vale pro B. NL. L.
# 030
MPN: 40281700
KAROSSERIE
