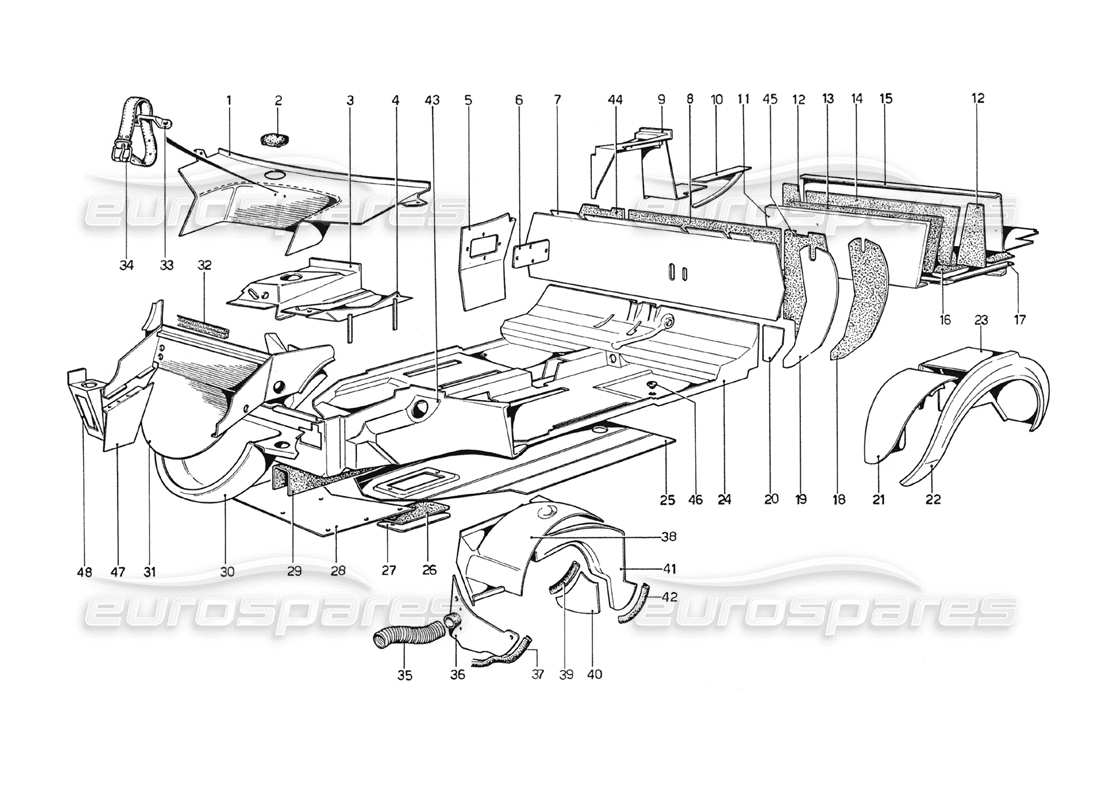

103 - Körperschale – innere Elemente
Ferrari 208 GT4 Dino (1975) Body Shell - Inner Elements Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 40102006
SCHOTT FÜR HINTERRADRAUM
Nichtwert pro (GD) und AUS.
Ersetzung
Ersetzung
# 001
MPN: 40218802
SCHOTT FÜR HINTERRADRAUM
Wert pro (GD) und AUS.
aus £56,98
aus £56,98
# 002
MPN: 40086100
VERSCHLUSS FÜR BREMSÖL-KONTROLLÖFFNUNG
aus £17,47
aus £17,47
# 003
MPN: 40206104
RIPORTO SUPERIORE CRUSCOTTO (AC)
Nichtwert pro (GD) und AUS.
aus £228,04
aus £228,04
# 003
MPN: 40206401
AC-KÜHLERGEHÄUSEVERSCHLUSSSCHUTZ
Nichtwert pro (GD) und AUS.
aus £61,10
aus £61,10
# 003
MPN: 40206500
AC-KÜHLERGEHÄUSEVERSCHLUSSSCHUTZ
Wert pro (GD) und AUS.
aus £61,10
aus £61,10
# 003
MPN: 40207409
RIPORTO SUPERIORE CRUSCOTTO (AC)
Wert pro (GD) und AUS.
aus £214,05
aus £214,05
# 004
MPN: 40178204
OBERER KASTEN DES ARMATURENBRETTS
Nichtwert pro (GD) und AUS.
aus £114,61
aus £114,61
# 004
MPN: 40206708
OBERER KASTEN DES ARMATURENBRETTS
Wert pro (GD) und AUS.
aus £114,61
aus £114,61
# 005
MPN: 40011207
SCHOTT
# 006
MPN: 40100307
TÜR FÜR SEITLICHEN ZUGANG
aus £14,44
aus £14,44
# 007
MPN: 40142400
ZENTRALE KABINE-MOTOR-SCHUTZWAND
Nichtwert pro (GD) und AUS.
# 007
MPN: 40174708
ZENTRALE KABINE-MOTOR-SCHUTZWAND
Wert pro (GD) und AUS.
aus £228,20
aus £228,20
# 008
MPN: 40172405
ISOLIERUNG FÜR MITTELSCHOTT
# 009
MPN: 40152001
SCATOLATO PER PASSARUOTA POST. D.
# 009
MPN: 40152100
SCATOLATO PER PASSARUOTA POST, S.
aus £74,49
aus £74,49
# 010
MPN: 40007106
SEITLICHES SCHOTT-SCHALLDÄMPFERBLECH R.
aus £59,75
aus £59,75
# 010
MPN: 40007205
SEITENSCHALLDÄMPFERBLATT L.
# 011
MPN: 40006801
SCHOTT ZWISCHEN KOFFERRAUM UND MOTOR
aus £137,37
aus £137,37
# 012
MPN: 40156200
ISOLANTE LATERALE PARATIA BAULE MOT.
aus £70,25
aus £70,25
# 013
MPN: 40113201
SCHOTT-ISOLATOR ZWISCHEN KOFFERRAUM UND MOTOR
aus £243,82
aus £243,82
# 014
MPN: 40113300
OBERE ISOLIERUNG DES KOFFERRAUMS
aus £243,82
aus £243,82
# 015
MPN: 40081101
KOFFERRAUM OBERGESCHOSS
aus £278,32
aus £278,32
# 016
MPN: 40036808
Isolierung des Kofferraumbodens
aus £165,42
aus £165,42
# 017
MPN: 40036709
ISOLIERENDE AUFBEHÄLTERWANNE
Ersetzung
Ersetzung
# 018
MPN: 40142500
INNENSEITIGER SCHOTT-ISOLATOR
# 019
MPN: 40040909
SEITENFACH-SCHUTZWAND
aus £27,02
aus £27,02
# 020
MPN: 40081507
SCHUTZWAND DES UNTEREN SEITLICHEN FACHS
# 021
MPN: 40007809
VORDERER TEIL, HINTERER RADkasten. DX
# 021
MPN: 40007908
PARTE ANT.PASSARUOTA POSTERIORE SX
Ersetzung
Ersetzung
# 021
MPN: 40154908
COMPLESSIVO PASSARUOTA POST. D.
aus £88,03
aus £88,03
Dieses Teil ersetzt die Teilenummer 60607200
# 021
MPN: 40155004
COMPLESSIVO PASSARUOTA POST. S.
Dieses Teil ersetzt die Teilenummer 60607300
# 022
MPN: 40034506
Radkasten hinten rechts
aus £588,59
aus £588,59
# 022
MPN: 40034605
UNTERSTÜTZUNG
aus £103,50
aus £103,50
# 023
MPN: 40212102
INTERNE PASSARUOTA POSTERIORE D.
Dieses Teil ersetzt die Teilenummer 60606800
# 023
MPN: 402122
INTERNO PASSARUOTA POSTERIORE S.
aus £183,75
aus £183,75
# 024
MPN: 40004608
PLATTFORM
Nichtwert pro (GD) und AUS.
aus £1.144,23
aus £1.144,23
# 024
MPN: 40067803
COMPLESSIVO SOTTOPIANALE
Nichtwert pro (GD) und AUS.
aus £394,34
aus £394,34
Dieses Teil ersetzt die Teilenummer 40039901
# 024
MPN: 40172702
COMPLESSIVO SOTTOPIANALE
Wert pro (GD) und AUS.
aus £318,76
aus £318,76
Dieses Teil ersetzt die Teilenummer 40172801
# 024
MPN: 40173300
PLATTFORM
Wert pro (GD) und AUS.
aus £1.089,74
aus £1.089,74
# 025
MPN: 40039901
UNTER DEM BODEN
Nichtwert pro (GD) und AUS.
Ersetzung
Ersetzung
# 025
MPN: 40172808
UNTER DEM BODEN
Wert pro (GD) und AUS.
# 026
MPN: 20012001
ISOLANTE COPERCHIETTO SOTTOPIANALE
Nichtwert pro (GD) und AUS.
# 026
MPN: 40172900
ISOLANTE COPERCHIETTO SOTTOPIANALE
Wert pro (GD) und AUS.
# 027
MPN: 40077802
COPERCHIETTO PER SOTTOPIANALE
Nichtwert pro (GD) und AUS.
Ersetzung
Ersetzung
# 027
MPN: 40173007
COPERCHIETTO PER SOTTOPIANALE
Wert pro (GD) und AUS.
# 028
MPN: 40077604
SOTTOPIANALE ANTERIORE
Ersetzung
Ersetzung
# 029
MPN: 40040107
ISOLIERUNG DES ZENTRALEN TUNNELS
Nichtwert pro (GD) und AUS.
aus £624,75
aus £624,75
# 029
MPN: 40173908
ISOLIERUNG DES ZENTRALEN TUNNELS
Wert pro (GD) und AUS.
aus £206,19
aus £206,19
# 030
MPN: 40009607
RESERVERADBEHÄLTER
aus £429,59
aus £429,59
# 031
MPN: 40164105
SCHUTZWAND FÜR RESERVERADFACH
aus £390,22
aus £390,22
# 032
MPN: 40068702
DICHTUNG ODER DICHTUNG
aus £28,85
aus £28,85
# 032
MPN: 40068801
DICHTUNG ODER DICHTUNG
aus £41,21
aus £41,21
# 033
MPN: 30029904
CLIP
Ersetzung
Ersetzung
# 034
MPN: 20203006
GÜRTEL
Vale fino alia vett. 70
# 035
MPN: 40042806
LUFTKANAL ZU BREMSEN
aus £34,98
aus £34,98
# 036
MPN: 40032906
SCHOTT VORNE RECHTS.
aus £97,94
aus £97,94
# 036
MPN: 40033003
PARATIA ANT. SX.
aus £46,72
aus £46,72
# 037
MPN: 40033607
DICHTUNG ODER DICHTUNG
aus £21,34
aus £21,34
# 038
MPN: 40025108
PASSARUOTA ANTERIORE D.
aus £433,83
aus £433,83
# 038
MPN: 40025207
PASSA RUOTA ANTERIORE SX.
aus £433,83
aus £433,83
# 039
MPN: 40119208
DICHTUNG ODER DICHTUNG
aus £11,22
aus £11,22
# 040
MPN: 40115305
RIPORTO PER PARASASSI DESTRO
Ersetzung
Ersetzung
# 040
MPN: 40115404
RIPORTO PER PARASASSI SINISTRO
Ersetzung
Ersetzung
# 041
MPN: 40008401
PARASASSI ANTERIORE DESTRO
Ersetzung
Ersetzung
# 041
MPN: 40008500
PARASASSI ANTERIORE SINISTRO
Ersetzung
Ersetzung
# 042
MPN: 40008807
DICHTUNG ODER DICHTUNG
aus £15,17
aus £15,17
# 043
MPN: 40024606
VORDERE PLATTFORM
Nichtwert pro (GD) und AUS. - Vale fino alia vett. 166
aus £1.051,20
aus £1.051,20
# 043
MPN: 40174203
VORDERE PLATTFORM
Wert pro (GD) und AUS. - Vale fino alia vett. 3
aus £779,57
aus £779,57
# 043
MPN: 40283103
VORDERE PLATTFORM
Nichtwert pro (GD) und AUS. - Vale dalla vett. 167 in POI
# 043
MPN: 40283608
VORDERE PLATTFORM
Wert pro (GD) und AUS. - Vale dalla vett. 4 in POI
aus £921,97
aus £921,97
# 044
MPN: 40243909
RECHTE ISOLIERUNG
aus £63,06
aus £63,06
# 045
MPN: 40244006
LINKE ISOLIERUNG
aus £63,06
aus £63,06
# 046
MPN: 40134108
Stecker
aus £13,61
aus £13,61
# 047
MPN: 40051302
SCHOTT AUF DER RECHTEN KÜHLERSEITE
Vale fino alla vett. 208
aus £60,27
aus £60,27
# 047
MPN: 40051401
LINKE KÜHLERSEITIGE SCHUTZWAND
Vale fino alla vett. 208
aus £60,27
aus £60,27
# 047
MPN: 40250102
SCHOTT AUF DER RECHTEN KÜHLERSEITE
Vale dalla vett. 209 in POI
aus £65,20
aus £65,20
# 047
MPN: 40250201
LINKE KÜHLERSEITIGE SCHUTZWAND
Vale dalla vett. 209 in POI
aus £65,20
aus £65,20
# 048
MPN: 402503
GEHÄUSE FÜR RECHTEN FÖRDERER
Vale dalla vett. 158 in POI
# 048
MPN: 40250409
SITZ FÜR LINKEN FÖRDERER
Vale dalla vett. 158 in POI
aus £37,38
aus £37,38
-part-diagram-105.webp "FERRARI 208 GT4 DINO (1975) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 208 GT4 DINO (1975) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 208 GT4 DINO (1975) MOTORRAUMDECKEL UND TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 208 GT4 DINO (1975) GEPÄCKRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 208 GT4 DINO (1975) TÜREN TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 208 GT4 DINO (1975) TÜREN TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 208 GT4 DINO (1975) STOßSTANGEN UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 208 GT4 DINO (1975) GLÄSER TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 208 GT4 DINO (1975) INNENAUSSTATTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 208 GT4 DINO (1975) INNENAUSSTATTUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 208 GT4 DINO (1975) SITZE TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 208 GT4 DINO (1975) TEPPICHBODEN TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 208 GT4 DINO (1975) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 208 GT4 DINO (1975) SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 208 GT4 DINO (1975) KAROSSERIEELEKTRIK TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 208 GT4 DINO (1975) SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 208 GT4 DINO (1975) SCHEINWERFER-HEBEVORRICHTUNG TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 208 GT4 DINO (1975) BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 208 GT4 DINO (1975) SCHEIBENWISCHER, SCHEIBE UND HUPE TEILEDIAGRAMM")
-part-diagram-125.webp "FERRARI 208 GT4 DINO (1975) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 208 GT4 DINO (1975) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 208 GT4 DINO (1975) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 208 GT4 DINO (1975) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 208 GT4 DINO (1975) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 208 GT4 DINO (1975) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 208 GT4 DINO (1975) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 208 GT4 DINO (1975) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 208 GT4 DINO (1975) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 208 GT4 DINO (1975) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 208 GT4 DINO (1975) VERGASER UND LUFTFILTER TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 208 GT4 DINO (1975) WEBER-VERGASER (34 DCN 53-54-55-56) TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 208 GT4 DINO (1975) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 208 GT4 DINO (1975) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 208 GT4 DINO (1975) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 208 GT4 DINO (1975) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 208 GT4 DINO (1975) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 208 GT4 DINO (1975) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 208 GT4 DINO (1975) KUPPLUNGSBETÄTIGUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 208 GT4 DINO (1975) KUPPLUNGSEINHEIT UND ABDECKUNG TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 208 GT4 DINO (1975) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 208 GT4 DINO (1975) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLWANNE TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 208 GT4 DINO (1975) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 208 GT4 DINO (1975) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 208 GT4 DINO (1975) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 208 GT4 DINO (1975) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 208 GT4 DINO (1975) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 208 GT4 DINO (1975) PEDALBRETT – BREMS- UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 208 GT4 DINO (1975) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 208 GT4 DINO (1975) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 208 GT4 DINO (1975) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 208 GT4 DINO (1975) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 208 GT4 DINO (1975) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 208 GT4 DINO (1975) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 208 GT4 DINO (1975) VORDERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 208 GT4 DINO (1975) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 208 GT4 DINO (1975) HINTERRADAUFHÄNGUNG – QUERLENKER TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 208 GT4 DINO (1975) RÄDER TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 208 GT4 DINO (1975) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 208 GT4 DINO (1975) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 208 GT4 DINO (1975) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 208 GT4 DINO (1975) KLIMAKOMPRESSOR UND STEUERUNG TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 208 GT4 DINO (1975) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 208 GT4 DINO (1975) DROSSELKLAPPENSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 208 GT4 DINO (1975) PEDALBRETT – KUPPLUNGSSTEUERUNG (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 208 GT4 DINO (1975) BREMSHYDRAULIKSYSTEM (VARIANTEN FÜR RHD-VERSIONEN) TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 208 GT4 DINO (1975) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 208 GT4 DINO (1975) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
