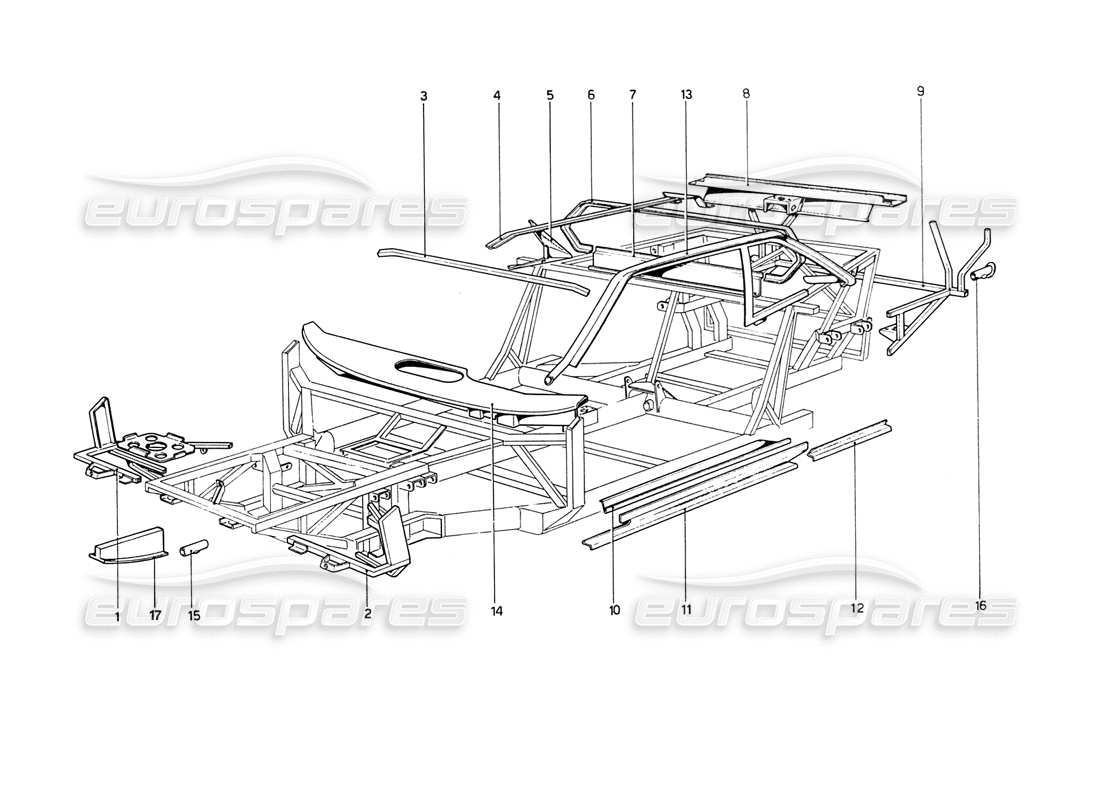

105 - Körperschale – innere Elemente
Ferrari 208 GT4 Dino (1975) Body Shell - Inner Elements Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 40245003
TELAIETTO ANTERIORE DESTRO
Ersetzung
Ersetzung
# 002
MPN: 40245102
TELAIETTO ANTERIORE SINISTRO
Ersetzung
Ersetzung
# 003
MPN: 40154007
TELAIETTO RINFORZO PADIGLIONE
aus £42,84
aus £42,84
# 004
MPN: 40150005
VERSTÄRKUNG DER ZENTRALEN HALLE
aus £106,00
aus £106,00
# 005
MPN: 40011603
RECHTES SCHOTT-HECKFENSTER
aus £22,74
aus £22,74
# 005
MPN: 40011702
LINKE SCHOTT-HECKFENSTER
aus £21,65
aus £21,65
# 006
MPN: 40155202
HECKFENSTERECKE
aus £169,59
aus £169,59
# 007
MPN: 40153900
PARATIA SOTTOLUNOTTO
aus £130,09
aus £130,09
Dieses Teil ersetzt die Teilenummer 60519200
# 008
MPN: 40176604
TRAVERSA TRA BAULE E RNOTORE
Nichtwert pro (GD) und AUS.
aus £141,76
aus £141,76
# 008
MPN: 40176802
KREUZ ZWISCHEN KOFFERRAUM UND MOTOR
Wert pro (GD) und AUS.
aus £141,76
aus £141,76
# 009
MPN: 40248304
HINTERER RAUMRAHMEN
aus £337,52
aus £337,52
# 010
MPN: 40006009
RIVESTIMENTO INTERNO SOTTOPORTA D.
Kein Wert pro AUS.
aus £104,08
aus £104,08
# 010
MPN: 40006108
RIVESTIMENTO INTERNO SOTTOPORTA S.
Kein Wert pro AUS.
aus £104,08
aus £104,08
# 010
MPN: 40152605
COMPLESSIVO RIVESTIMENTO INTERNO SOTTOPORTA DESTRO
Kein Wert pro AUS.
# 010
MPN: 40152704
COMPLESSIVO RIVESTIMENTO INTERNO SOTTOPORTA SINISTRO
Kein Wert pro AUS.
# 010
MPN: 40220303
COMPLESSIVO RIVESTIMENTO INTERNO SOTTOPORTA DESTRO
Wert pro AUS.
aus £137,00
aus £137,00
# 010
MPN: 40220402
COMPLESSIVO RIVESTIMENTO INTERNO SOTTOPORTA SINISTRO
Wert pro AUS.
aus £137,00
aus £137,00
# 010
MPN: 40220501
RIVESTIMENTO INTERNO SOTTOPORTA D.
Wert pro AUS.
aus £66,69
aus £66,69
# 010
MPN: 40220600
RIVESTIMENTO INTERNO SOTTOPORTA S.
Wert pro AUS.
aus £66,69
aus £66,69
# 011
MPN: 40078008
INNENVERKLEIDUNG D.
Kein Wert pro AUS.
aus £79,54
aus £79,54
# 011
MPN: 40078107
INTERNE ABDECKUNG L. ABDECKUNG
Kein Wert pro AUS.
aus £79,54
aus £79,54
# 011
MPN: 40220709
INNENVERKLEIDUNG D.
Wert pro AUS.
Ersetzung
Ersetzung
# 011
MPN: 40220808
INTERNE ABDECKUNG L. ABDECKUNG
Wert pro AUS.
Ersetzung
Ersetzung
# 012
MPN: 40005803
UNTERER HINTERER KOTFLÜGELANSCHLUSS.
aus £18,04
aus £18,04
# 013
MPN: 40094500
MONTANTE DX.
Kein Wert pro AUS.
aus £649,51
aus £649,51
# 013
MPN: 40094609
MONTANTE SINISTRO
Kein Wert pro AUS.
aus £649,51
aus £649,51
# 013
MPN: 40219909
RICHTIG AUFRECHT
Wert pro AUS.
aus £649,51
aus £649,51
# 013
MPN: 40220006
MONTANTE SINISTRO
Wert pro AUS.
aus £649,51
aus £649,51
# 014
MPN: 40212003
COMPLESSIVO SOTTOPLANCIA
Nichtwert pro (GD) und AUS.
aus £344,93
aus £344,93
# 014
MPN: 40228801
COMPLESSIVO SOTTOPLANCIA
Wert pro (GD) und AUS.
aus £855,32
aus £855,32
# 015
MPN: 40009706
TUBO INNESTO SUPPORTO PARAURTL
aus £57,96
aus £57,96
# 016
MPN: 40022105
VERBINDUNGSROHR FÜR STOßSTANGENSTÜTZE
aus £46,11
aus £46,11
# 017
MPN: 40244303
PUNTONE AMEISE. RINFORZO TELAIO
Vale dalla vett. 208 in POI
Ersetzung
Ersetzung
