ferrari 208 gtb gts wasserpumpe und rohrleitungen teilediagramm

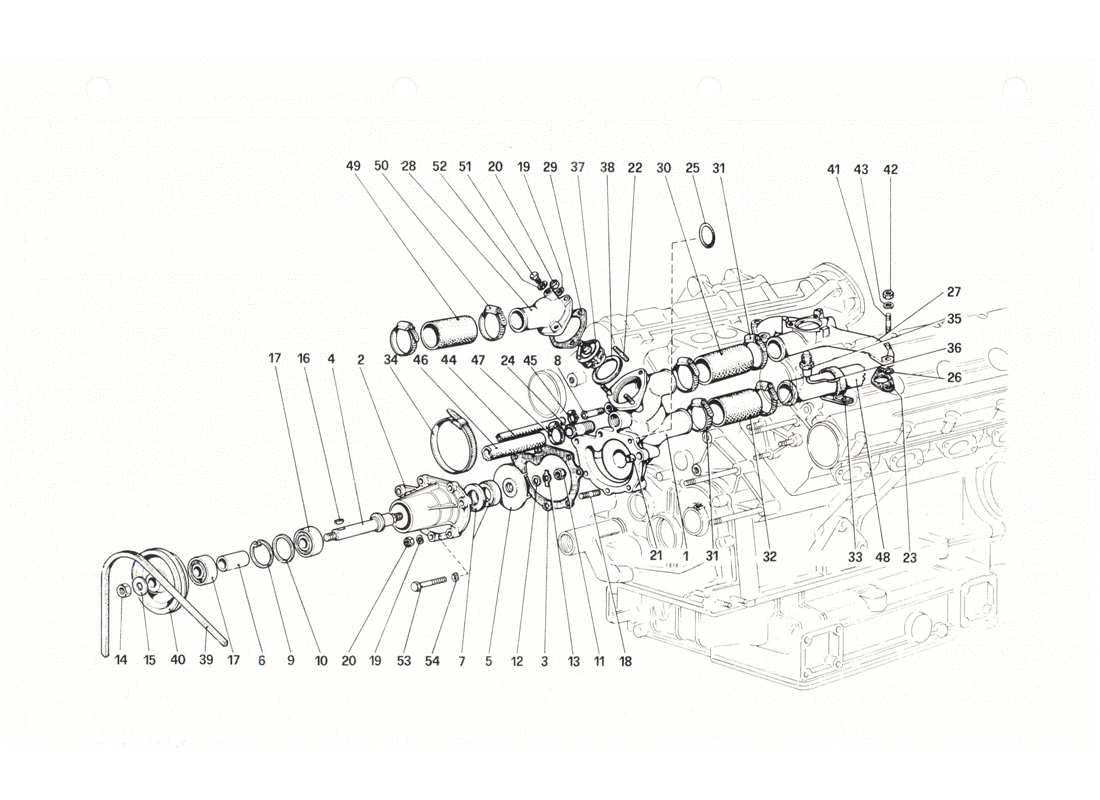

016 - Wasserpumpe und Rohrleitungen

Ferrari 208 GTB GTS Water pump and pipings Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                                                              #
                                                                                                              Artikelnummer
                                                                                                              Beschreibung
                                                                                                              Schlüssel
                                                                                                              Preis
                                                                                                              # 001
                                                                                                              MPN: 107128

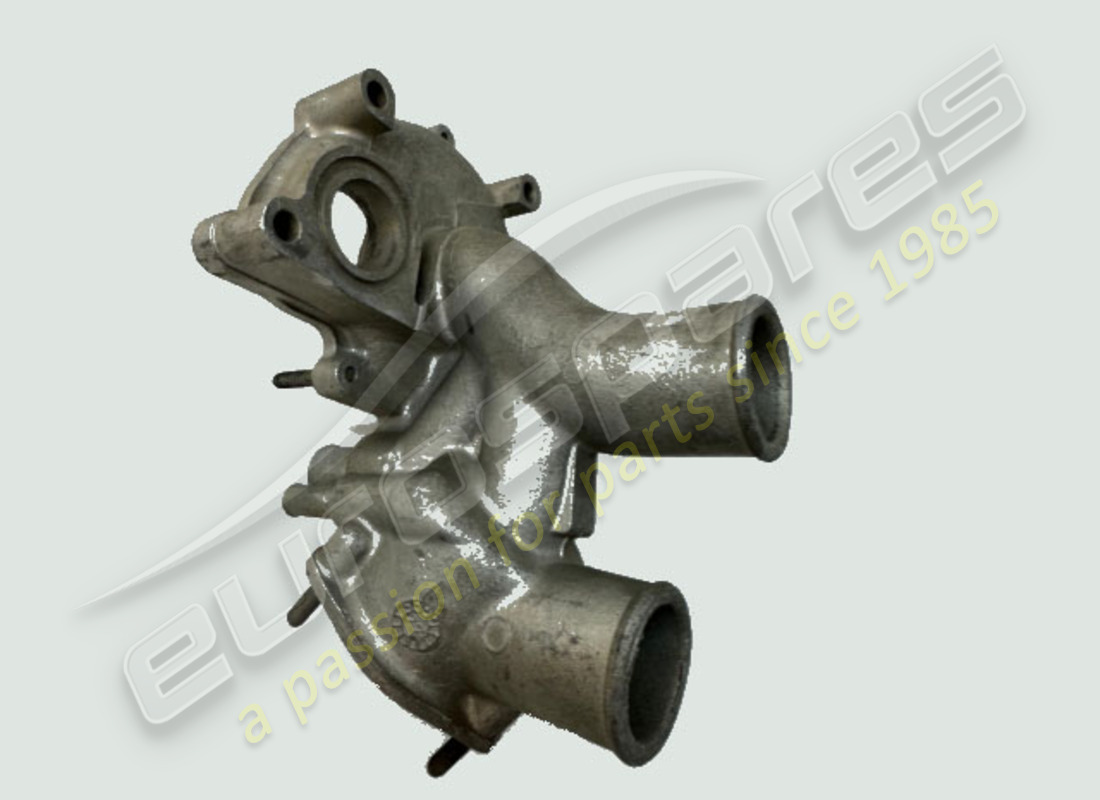

                                                                                                              KOMPLETTES WASSERPUMPENKÖRPER
                                                                                                              aus £1.910,26
                                                                                                              aus £1.910,26
                                                                                                              Dieses Teil ersetzt die Teilenummer 105163
                                                                                                              WASSERPUMPENKÖRPER Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 001
                                                                                                              MPN: 107128
                                                                                                              WASSERPUMPENKÖRPER
                                                                                                              aus £1.910,26
                                                                                                              aus £1.910,26
                                                                                                              Dieses Teil ersetzt die Teilenummer 105163
                                                                                                              WASSERPUMPENKÖRPER Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 001
                                                                                                              MPN: 116173
                                                                                                              COMPLESSIVO POMPA ACQUA PARTE ANT.
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Dieses Teil ersetzt die Teilenummer 116145
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 002
                                                                                                              MPN: 116156
                                                                                                              PUMPENABDECKUNG
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Dieses Teil ersetzt die Teilenummer 103705
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 003
                                                                                                              MPN: 135121

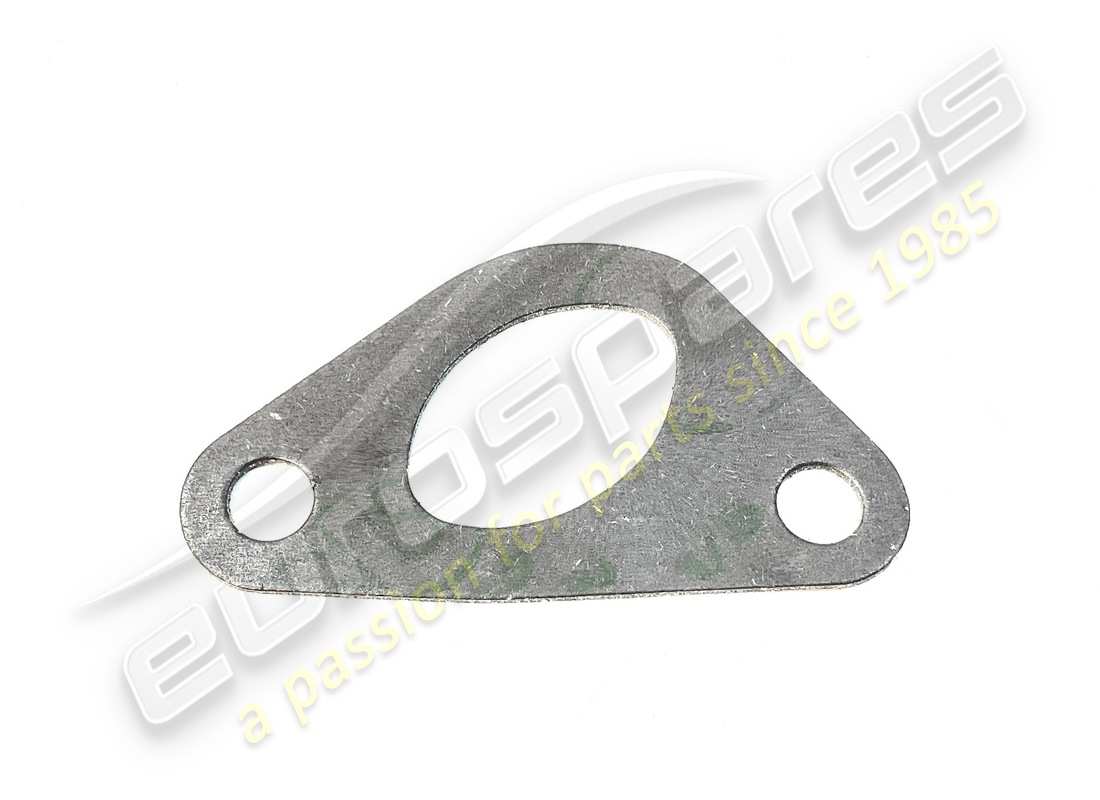

                                                                                                              DICHTUNG DER WASSERPUMPE
                                                                                                              aus £3,88
                                                                                                              aus £3,88
                                                                                                              Dieses Teil ersetzt die Teilenummer 103952 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                              DICHTUNG DER WASSERPUMPE Genuine Ferrari Teil – Neu auf Lager
                                                                                                              DICHTUNG DER WASSERPUMPE Original Ausrüstung - Neu auf Lager
                                                                                                              DICHTUNG DER WASSERPUMPE Genuine Ferrari Teil – Neu (andere) auf Lager
                                                                                                              UNGETRAGEN
                                                                                                              Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              Inklusive Kopfdichtungen und Ölabstreifringen
                                                                                                              # 004
                                                                                                              MPN: 103795
                                                                                                              Welle für Riemenscheibe
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 005
                                                                                                              MPN: 10-38-06
                                                                                                              LAUFRAD
                                                                                                              aus £206,61
                                                                                                              aus £206,61
                                                                                                              WASSERPUMPENLAUFRAD Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 006
                                                                                                              MPN: 116157
                                                                                                              ABSTANDSHALTER
                                                                                                              aus £68,02
                                                                                                              aus £68,02
                                                                                                              ABSTANDSHALTER Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 007
                                                                                                              MPN: 100433
                                                                                                              Siegelring
                                                                                                              aus £69,95
                                                                                                              aus £69,95
                                                                                                              Dieses Teil ersetzt die Teilenummer 114410
                                                                                                              WASSERPUMPENDICHTUNG (2 TEIL) Genuine Ferrari Teil – Neu auf Lager
                                                                                                              WASSERPUMPENDICHTUNG Original Ausrüstung - Neu auf Lager
                                                                                                              # 008
                                                                                                              MPN: 106241
                                                                                                              PASSEND ZU
                                                                                                              aus £27,60
                                                                                                              aus £27,60
                                                                                                              WASSERVERTEILERANSCHLUSS Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 009
                                                                                                              MPN: 11060076
                                                                                                              ANELLO SEEGER
                                                                                                              aus £0,53
                                                                                                              aus £0,53
                                                                                                              SPRENGRING Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 010
                                                                                                              MPN: 116158
                                                                                                              Scheibe
                                                                                                              aus £24,25
                                                                                                              aus £24,25
                                                                                                              WASSERPUMPEN-ABSTANDSSTÜCK Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 011
                                                                                                              MPN: 100436
                                                                                                              Blindmutter
                                                                                                              aus £7,71
                                                                                                              aus £7,71
                                                                                                              Dieses Teil ersetzt die Teilenummer 92896
                                                                                                              NUSS Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 012
                                                                                                              MPN: 10730321
                                                                                                              Scheibe
                                                                                                              aus £0,73
                                                                                                              aus £0,73
                                                                                                              Dieses Teil ersetzt die Teilenummer 10730301 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                              Scheibe Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 013
                                                                                                              MPN: 100434
                                                                                                              PLATTE
                                                                                                              aus £7,94
                                                                                                              aus £7,94
                                                                                                              Dieses Teil ersetzt die Teilenummer 92361 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                              SPERRETAB Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 014
                                                                                                              MPN: 16101521
                                                                                                              NUSS
                                                                                                              aus £0,57
                                                                                                              aus £0,57
                                                                                                              Dieses Teil ersetzt die Teilenummer 16101520
                                                                                                              NUSS Genuine Ferrari Teil – Neu auf Lager
                                                                                                              NUSS Genuine Maserati Teil – Neu (bestellen)
                                                                                                              # 015
                                                                                                              MPN: 11198673
                                                                                                              KONISCHE Scheibe
                                                                                                              aus £0,96
                                                                                                              aus £0,96
                                                                                                              Dieses Teil ersetzt die Teilenummer 11198671
                                                                                                              Scheibe Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 016
                                                                                                              MPN: 10205820
                                                                                                              LINGUATTA
                                                                                                              aus £0,94
                                                                                                              aus £0,94
                                                                                                              Schlüssel Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 017
                                                                                                              MPN: 116159
                                                                                                              Lager
                                                                                                              aus £22,95
                                                                                                              aus £22,95
                                                                                                              Abgedichtetes Kugellager Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 018
                                                                                                              MPN: 11500721
                                                                                                              Häftling
                                                                                                              aus £0,80
                                                                                                              aus £0,80
                                                                                                              STEHBOLZEN Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              ZUCHT Genuine Maserati Teil – Neu (bestellen)
                                                                                                              # 019
                                                                                                              MPN: 12601271
                                                                                                              Scheibe
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 020
                                                                                                              MPN: 12574211
                                                                                                              NUSS
                                                                                                              aus £0,71
                                                                                                              aus £0,71
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              NYLON-STOPP-HEX. NUT M6X7.8 Genuine Maserati Teil – Neu (bestellen)
                                                                                                              # 021
                                                                                                              MPN: 102704
                                                                                                              Getreide
                                                                                                              aus £1,88
                                                                                                              aus £1,88
                                                                                                              Dieses Teil ersetzt die Teilenummer 500805
                                                                                                              DÜBELBOLZEN Genuine Ferrari Teil – Neu auf Lager
                                                                                                              ZENTRIERDÜBEL Genuine Maserati Teil – Neu (bestellen)
                                                                                                              # 022
                                                                                                              MPN: 11500421
                                                                                                              ZUCHT
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 023
                                                                                                              MPN: 147671
                                                                                                              DICHTUNG
                                                                                                              aus £3,18
                                                                                                              aus £3,18
                                                                                                              Dieses Teil ersetzt die Teilenummer 103954
                                                                                                              Dichtung Genuine Ferrari Teil – Neu auf Lager
                                                                                                              Dichtung Original Ausrüstung - Neu auf Lager
                                                                                                              # 024
                                                                                                              MPN: 105195
                                                                                                              PASSEND ZU
                                                                                                              aus £50,49
                                                                                                              aus £50,49
                                                                                                              WASSERPUMPENANSCHLUSS Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 025
                                                                                                              MPN: 105196
                                                                                                              Siegelring
                                                                                                              aus £3,15
                                                                                                              aus £3,15
                                                                                                              O-RING Genuine Ferrari Teil – Neu auf Lager
                                                                                                              Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              Inklusive Kopfdichtungen und Ölabstreifringen
                                                                                                              # 026
                                                                                                              MPN: 103039
                                                                                                              Siegelring
                                                                                                              aus £1,62
                                                                                                              aus £1,62
                                                                                                              Dieses Teil ersetzt die Teilenummer 95860041
                                                                                                              O-RING Genuine Ferrari Teil – Neu auf Lager
                                                                                                              O-RING Eurospares Zugelassenes Teil – Neu auf Lager
                                                                                                              Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              Inklusive Kopfdichtungen und Ölabstreifringen
                                                                                                              # 027
                                                                                                              MPN: 107678
                                                                                                              WASSERAUSLASSVERTEILER
                                                                                                              aus £344,91
                                                                                                              aus £344,91
                                                                                                              WASSERVERTEILER Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 028
                                                                                                              MPN: 105165
                                                                                                              WASSERAUSLAUFDÜSE
                                                                                                              aus £141,04
                                                                                                              aus £141,04
                                                                                                              THERMOSTAT-OBERGEHÄUSE Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 029
                                                                                                              MPN: 105189
                                                                                                              DICHTUNG
                                                                                                              aus £2,56
                                                                                                              aus £2,56
                                                                                                              Dieses Teil ersetzt die Teilenummer 4206607
                                                                                                              DICHTUNG FÜR THERMOSTAT Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              DICHTUNG FÜR THERMOSTAT OE Original Ausrüstung - Neu auf Lager
                                                                                                              Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              Inklusive Kopfdichtungen und Ölabstreifringen
                                                                                                              # 030
                                                                                                              MPN: 105190
                                                                                                              ÄRMEL
                                                                                                              aus £18,18
                                                                                                              aus £18,18
                                                                                                              Dieses Teil ersetzt die Teilenummer 106364
                                                                                                              WASSERSCHLAUCH LINKS Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 031
                                                                                                              MPN: 100441
                                                                                                              KABELBINDER
                                                                                                              aus £4,96
                                                                                                              aus £4,96
                                                                                                              JUBILÄUMSCLIP Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 032
                                                                                                              MPN: 102957
                                                                                                              ÄRMEL
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Dieses Teil ersetzt die Teilenummer 100622
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 033
                                                                                                              MPN: 109179
                                                                                                              KABELBINDER
                                                                                                              aus £3,52
                                                                                                              aus £3,52
                                                                                                              P-CLIP-HALTERUNG Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 034
                                                                                                              MPN: 103755
                                                                                                              KABELBINDER
                                                                                                              aus £0,71
                                                                                                              aus £0,71
                                                                                                              Dieses Teil ersetzt die Teilenummer 680994
                                                                                                              KABELBINDER Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 035
                                                                                                              MPN: 104628
                                                                                                              TEMPERATURSENDEREINHEIT
                                                                                                              aus £32,70
                                                                                                              aus £32,70
                                                                                                              Dieses Teil ersetzt die Teilenummer 4108672 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                              THERMISTOR Genuine Ferrari Teil – Neu auf Lager
                                                                                                              THERMISTOR Genuine Maserati Teil – Neu (bestellen)
                                                                                                              THERMISTOR Original Ausrüstung - Neu auf Lager
                                                                                                              THERMISTOR Genuine Ferrari Teil – Gebraucht auf Lager
                                                                                                              # 036
                                                                                                              MPN: 108295
                                                                                                              KABEL FÜR THERMISTOR
                                                                                                              aus £3,14
                                                                                                              aus £3,14
                                                                                                              KABEL Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 037
                                                                                                              MPN: 109671
                                                                                                              T ERMOSTAT
                                                                                                              aus £95,00
                                                                                                              aus £95,00
                                                                                                              Dieses Teil ersetzt die Teilenummer 105191
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              WASSERTHERMOSTAT Eurospares Zugelassenes Teil – Neu auf Lager
                                                                                                              # 038
                                                                                                              MPN: 105192
                                                                                                              DICHTUNG
                                                                                                              aus £9,95
                                                                                                              aus £9,95
                                                                                                              Dieses Teil ersetzt die Teilenummer 4184495
                                                                                                              O-RING FÜR THERMOSTAT Genuine Ferrari Teil – Neu auf Lager
                                                                                                              Dichtung Eurospares Zugelassenes Teil – Neu auf Lager
                                                                                                              Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              Inklusive Kopfdichtungen und Ölabstreifringen
                                                                                                              # 040
                                                                                                              MPN: 105166
                                                                                                              ROLLE
                                                                                                              aus £217,45
                                                                                                              aus £217,45
                                                                                                              Dieses Teil ersetzt die Teilenummer 107970
                                                                                                              WASSERPUMPEN-RIEMENSCHEIBE Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              WASSERPUMPEN-RIEMENSCHEIBE Eurospares Zugelassenes Teil – Neu auf Lager
                                                                                                              # 041
                                                                                                              MPN: 13516924
                                                                                                              ZUCHT
                                                                                                              aus £1,38
                                                                                                              aus £1,38
                                                                                                              Dieses Teil ersetzt die Teilenummer 13516921
                                                                                                              ZUCHT Genuine Ferrari Teil – Neu auf Lager
                                                                                                              STIFT FÜR KRAFTSTOFFABDECKUNG Genuine Maserati Teil – Neu auf Lager
                                                                                                              # 042
                                                                                                              MPN: 16100814
                                                                                                              NUSS
                                                                                                              aus £0,71
                                                                                                              aus £0,71
                                                                                                              Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              MUTTER FÜR HINTERES DIFFERENTIAL Genuine Maserati Teil – Neu auf Lager
                                                                                                              # 043
                                                                                                              MPN: 127496
                                                                                                              Scheibe
                                                                                                              aus £0,53
                                                                                                              aus £0,53
                                                                                                              Dieses Teil ersetzt die Teilenummer 10516671 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
                                                                                                              Scheibe Genuine Ferrari Teil – Neu auf Lager
                                                                                                              Scheibe Genuine Maserati Teil – Neu auf Lager
                                                                                                              Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
                                                                                                              Einige F1 Teile müssen modifiziert werden, damit sie passen.
                                                                                                              # 044
                                                                                                              MPN: 103471
                                                                                                              TUBO DAL MOTORE ALIA NOURRICE
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 045
                                                                                                              MPN: 104879
                                                                                                              KABELBINDER
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 046
                                                                                                              MPN: 109355
                                                                                                              SCHLAUCH VON 11 ÜBER DIE QUELLE ZUM MOTOR
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 047
                                                                                                              MPN: 105622
                                                                                                              KABELBINDER
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 048
                                                                                                              MPN: 109178
                                                                                                              T UBO
                                                                                                              aus £92,63
                                                                                                              aus £92,63
                                                                                                              Dieses Teil ersetzt die Teilenummer 108298
                                                                                                              ROHR Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 049
                                                                                                              MPN: 102957
                                                                                                              ÄRMEL
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Dieses Teil ersetzt die Teilenummer 100622
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              # 050
                                                                                                              MPN: 100441
                                                                                                              KABELBINDER
                                                                                                              aus £4,96
                                                                                                              aus £4,96
                                                                                                              JUBILÄUMSCLIP Genuine Ferrari Teil – Neu auf Lager
                                                                                                              # 051
                                                                                                              MPN: 16042940
                                                                                                              ENTLÜFTUNGSSCHRAUBE
                                                                                                              aus £9,71
                                                                                                              aus £9,71
                                                                                                              SCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              # 052
                                                                                                              MPN: 10260060
                                                                                                              DICHTUNG
                                                                                                              aus £0,86
                                                                                                              aus £0,86
                                                                                                              Scheibe (14-20 x 1.5) Genuine Ferrari Teil – Neu auf Lager
                                                                                                              Alternative (#139885) MOTORDICHTUNGSSATZ Genuine Ferrari Teil – Neu (bestellen)
                                                                                                              Inklusive Kopfdichtungen und Ölabstreifringen
                                                                                                              # 053
                                                                                                              MPN: 16044421
                                                                                                              VITE
                                                                                                              aus £1,43
                                                                                                              aus £1,43
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                                                              SCHRAUBEN Genuine Maserati Teil – Neu (bestellen)
                                                                                                              # 054
                                                                                                              MPN: 12601371
                                                                                                              Scheibe
                                                                                                              Ersetzung
                                                                                                              Ersetzung
                                                                                                              Genuine Ferrari Teil (nicht mehr bestellbar)
