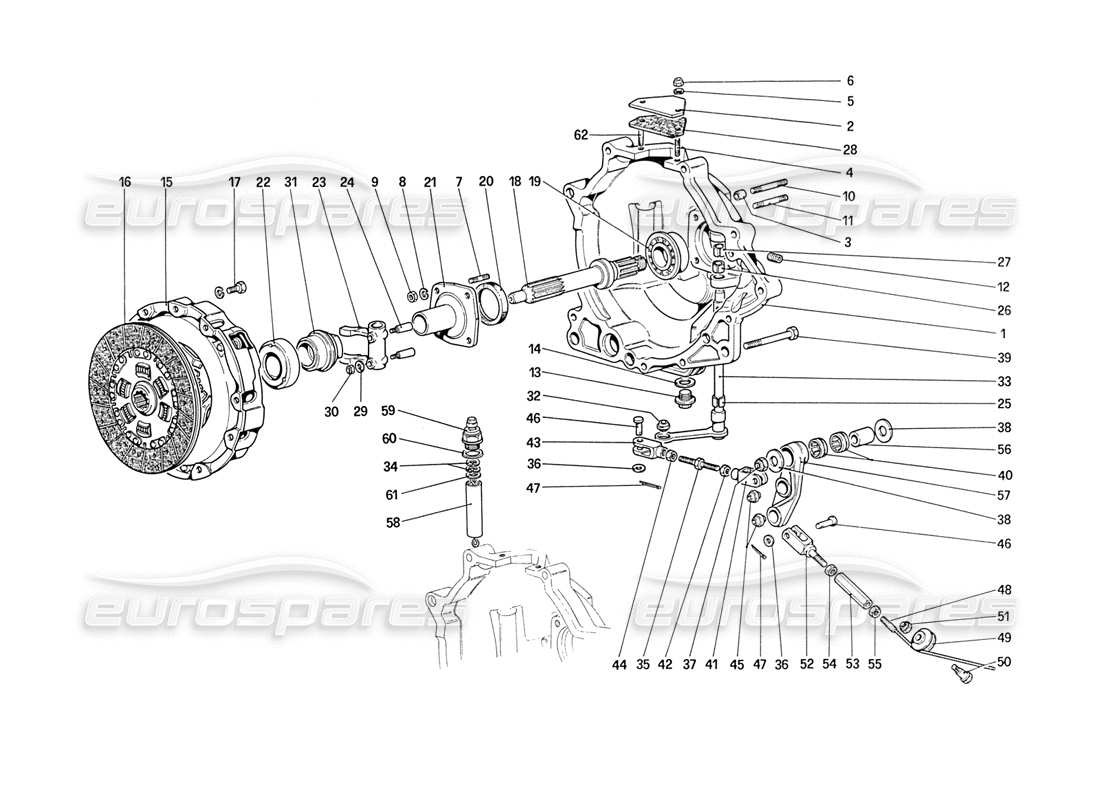

019 - Kupplung und Bedienelemente
Ferrari 208 Turbo (1989) Clutch and Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 126025
KUPPLUNGSGEHÄUSE
Mit Baugruppen-Nr. 127752
aus £958,81
aus £958,81
# 001
MPN: 127752
KUPPLUNGSGEHÄUSE
aus £935,57
aus £935,57
Dieses Teil ersetzt die Teilenummer 116801 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 109404
INSPEKTIONSABDECKUNG
aus £36,46
aus £36,46
Dieses Teil ersetzt die Teilenummer 40361107
# 003
MPN: 102704
ZENTRIERDÜBEL
aus £1,88
aus £1,88
Dieses Teil ersetzt die Teilenummer 500805
# 004
MPN: 11000921
ZUCHT
aus £2,00
aus £2,00
# 005
MPN: 12601171
Scheibe
aus £0,47
aus £0,47
# 006
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 007
MPN: 13516521
ZUCHT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102682 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 16102311
NUSS
aus £0,45
aus £0,45
Dieses Teil ersetzt die Teilenummer 16102315
# 010
MPN: 13517621
ZUCHT
aus £9,04
aus £9,04
# 011
MPN: 13517521
ZUCHT
aus £6,77
aus £6,77
# 012
MPN: 14326150
GEWINDESTECKER
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12326150
# 013
MPN: 14326540
ÖLABLASSSCHRAUBE
aus £35,89
aus £35,89
# 014
MPN: 10261860
Dichtung
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10279550, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 121562
KUPPLUNGSDRUCKPLATTE
aus £252,71
aus £252,71
Dieses Teil ersetzt die Teilenummer 101533 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 134997
KUPPLUNG 9'' ½
Nicht als Ersatz – Ab Fahrzeugnr. 76824
# 015
MPN: FCLK001
Kupplungssatz – 3 Stück
Druckplatte und Lager (121562-110558-100849)
# 015
MPN: FCLK001
KUPPLUNGSSATZ
Verwendung: FCLK001
# 016
MPN: 110558
KUPPLUNGSSCHEIBE
ersetzt 134996
aus £240,34
aus £240,34
Dieses Teil ersetzt die Teilenummer 105709 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 120482
KUPPLUNGSSCHEIBE
nicht als Ersatzteil - Teilenummer verwenden: 110558
Ersetzung
Ersetzung
# 016
MPN: 134996
KUPPLUNGSSCHEIBE
nicht als Ersatzteil - ersetzt durch 110558
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 110294 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 13825821
BOLZEN
Ersetzung
Ersetzung
# 018
MPN: 133398
KUPPLUNGSWELLE
aus £735,94
aus £735,94
Dieses Teil ersetzt die Teilenummer 126815
# 019
MPN: 103042
LAGER
aus £293,35
aus £293,35
# 020
MPN: 134714
ÖLDICHTUNGEN
aus £10,35
aus £10,35
Dieses Teil ersetzt die Teilenummer 110314
# 021
MPN: 105136
FLANSCH MIT HÜLSE
aus £544,53
aus £544,53
# 022
MPN: 100849
DRUCKLAGER
aus £180,27
aus £180,27
Dieses Teil ersetzt die Teilenummer 100845 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 108428
KUPPLUNGSSTEUERHEBEL
Mit Baugruppen-Nr. 116327
aus £918,75
aus £918,75
# 024
MPN: 108429
STIFT
aus £44,52
aus £44,52
# 025
MPN: 103226
ÄUSSERE BUCHSE
aus £2,46
aus £2,46
# 026
MPN: 103227
INNENBUCHSE
aus £3,72
aus £3,72
# 027
MPN: 106500
INNENBUCHSE
aus £6,07
aus £6,07
# 028
MPN: 109405
DICHTUNG FÜR ABDECKUNG
aus £9,96
aus £9,96
# 029
MPN: 108430
Scheibe
aus £4,61
aus £4,61
# 030
MPN: 12574121
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12574111 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 116326
BUCHSE FÜR LAGER
aus £256,02
aus £256,02
# 032
MPN: 100860
KUGELGELENK
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 116327
HEBEL UND STEUERWELLE
aus £170,96
aus £170,96
# 034
MPN: 12604571
Scheibe
Ersetzung
Ersetzung
# 035
MPN: 116329
SPURSTANGE
aus £20,74
aus £20,74
Dieses Teil ersetzt die Teilenummer 103999, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 037
MPN: 148020
NUSS
aus £2,69
aus £2,69
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 108939
DISTANZSTÜCK FÜR HEBEL
aus £23,25
aus £23,25
# 039
MPN: 15541121
SCHRAUBEN
aus £0,57
aus £0,57
# 040
MPN: 103223
ROLLENKÄFIG
aus £44,75
aus £44,75
# 041
MPN: 100855
GABEL, LINKES GEWINDE
aus £70,88
aus £70,88
Dieses Teil ersetzt die Teilenummer 500631
# 042
MPN: 100862
MUTTER, LINKES GEWINDE
aus £5,20
aus £5,20
Dieses Teil ersetzt die Teilenummer 100861
# 043
MPN: 10-32-38
GABEL
aus £20,64
aus £20,64
Dieses Teil ersetzt die Teilenummer 500599 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 100861
SICHERUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 045
MPN: 100860
KUGELGELENK
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 103218
STIFT
aus £17,79
aus £17,79
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 10734201
SPLIT PIN
Ersetzung
Ersetzung
# 048
MPN: 106745
KUPPLUNGSSTEUERKABEL
Linkslenker (Rechtslenker = 108342)
aus £47,75
aus £47,75
# 049
MPN: 157557
SCHEIBE
aus £11,42
aus £11,42
Dieses Teil ersetzt die Teilenummer 105665 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 050
MPN: 10902621
BOLZEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10902611, die wir auf Lager haben
# 051
MPN: 12575411
NUSS
Ersetzung
Ersetzung
# 052
MPN: 138523
GABEL
aus £26,19
aus £26,19
# 053
MPN: 10091014
ÄRMEL
aus £45,00
aus £45,00
Dieses Teil ersetzt die Teilenummer 10091011 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 10725911
SICHERUNGSMUTTER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95900403
# 055
MPN: 10727311
SICHERUNGSMUTTER (LINKSGEWINDE)
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95560
# 056
MPN: 107437
BUCHSE FÜR HEBEL
aus £39,86
aus £39,86
# 057
MPN: 116472
KUPPLUNGSSTEUERHEBEL
aus £541,62
aus £541,62
Dieses Teil ersetzt die Teilenummer 106750
# 058
MPN: 126044
ROHR
aus £203,83
aus £203,83
# 059
MPN: 126046
STECKER FÜR ENTLÜFTER
# 060
MPN: 10263460
Dichtung
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 95119
# 061
MPN: 12625201
ABSTANDSHALTER
aus £1,14
aus £1,14
# 062
MPN: 11001121
ZUCHT
aus £0,47
aus £0,47
-part-diagram-020.webp "FERRARI 208 TURBO (1989) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 208 TURBO (1989) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 208 TURBO (1989) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 208 TURBO (1989) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 208 TURBO (1989) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 208 TURBO (1989) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 208 TURBO (1989) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 208 TURBO (1989) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 208 TURBO (1989) PEDALBOARD – BREMS- UND KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 208 TURBO (1989) KUPPLUNGSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 208 TURBO (1989) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 208 TURBO (1989) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 208 TURBO (1989) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 208 TURBO (1989) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 208 TURBO (1989) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 208 TURBO (1989) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 208 TURBO (1989) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUG NR. 76626) TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 208 TURBO (1989) RÄDER (BIS FAHRZEUGNR. 76625) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 208 TURBO (1989) RÄDER (AB WAGENNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 208 TURBO (1989) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 208 TURBO (1989) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 208 TURBO (1989) KLIMAKOMPRESSOR UND STEUERUNG (BIS FAHRZEUGNUMMER 77246) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 208 TURBO (1989) KLIMAKOMPRESSOR UND BEDIENELEMENTE (AB FAHRZEUG NR. 77247) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 208 TURBO (1989) WERKZEUGSATZ - DOKUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 208 TURBO (1989) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 208 TURBO (1989) STOßSTANGEN VORNE UND HINTEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 208 TURBO (1989) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 208 TURBO (1989) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 208 TURBO (1989) GEPÄCK- UND PASSAGIERRAUM. ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 208 TURBO (1989) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 208 TURBO (1989) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 208 TURBO (1989) TÜREN (BIS AUTO 71595) TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 208 TURBO (1989) TÜREN (VOM AUTO 71597) TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 208 TURBO (1989) TÜREN (VOM AUTO 71597) TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 208 TURBO (1989) TÜREN (VOM AUTO 75929) TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 208 TURBO (1989) GLÄSER TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 208 TURBO (1989) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 208 TURBO (1989) SITZ TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 208 TURBO (1989) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 208 TURBO (1989) INSTRUMENTENTAFEL (BIS AUTO 71595) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 208 TURBO (1989) INSTRUMENTENTAFEL (VOM AUTO 71597) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 208 TURBO (1989) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 208 TURBO (1989) ELEKTRISCHES SYSTEM – KABEL – SICHERUNGEN – RELAIS TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 208 TURBO (1989) AUßENBELEUCHTUNG UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 208 TURBO (1989) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 208 TURBO (1989) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 208 TURBO (1989) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 208 TURBO (1989) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 208 TURBO (1989) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 208 TURBO (1989) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 208 TURBO (1989) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 208 TURBO (1989) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 208 TURBO (1989) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 208 TURBO (1989) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 208 TURBO (1989) TIMING-SYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 208 TURBO (1989) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 208 TURBO (1989) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 208 TURBO (1989) TURBO - LADESYSTEM TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 208 TURBO (1989) KRAFTSTOFFVERTEILERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 208 TURBO (1989) LUFTEINLASS, VERTEILER UND WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 208 TURBO (1989) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 208 TURBO (1989) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 208 TURBO (1989) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 208 TURBO (1989) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 208 TURBO (1989) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 208 TURBO (1989) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
