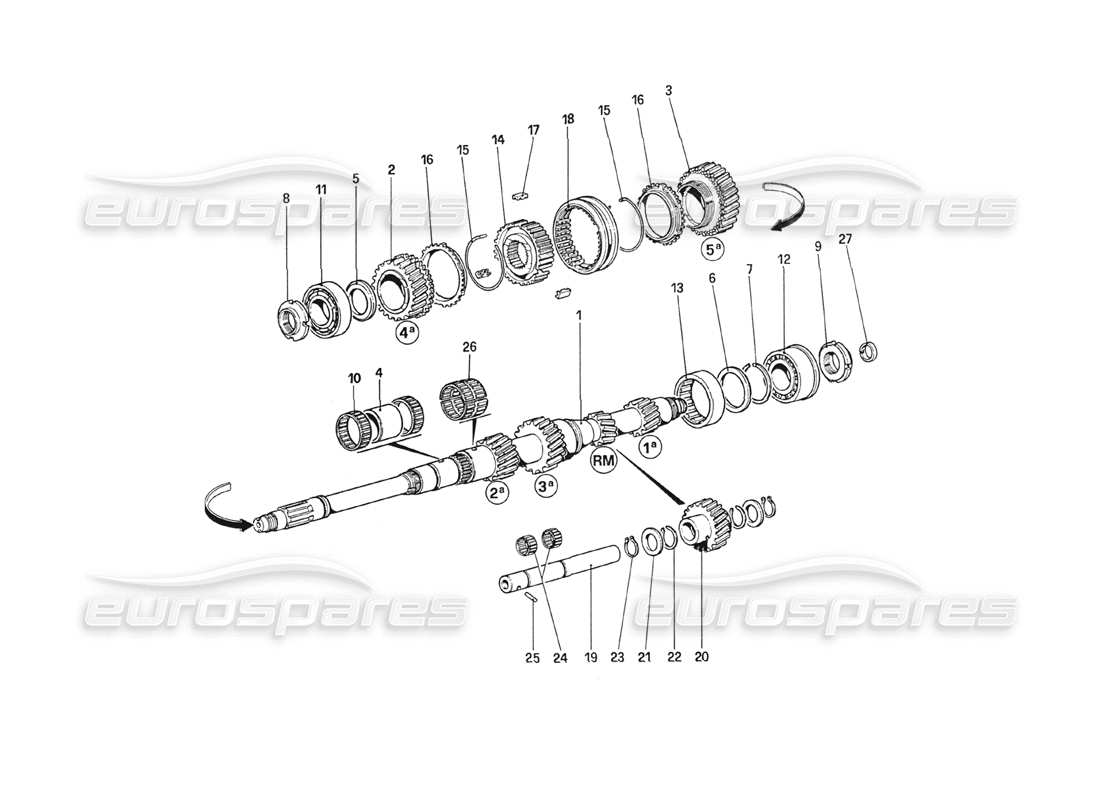

023 - Hauptwellengetriebe
Ferrari 208 Turbo (1989) Main Shaft Gears Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 126843
HAUPTWELLE
aus £1.283,22
aus £1.283,22
# 002
MPN: 119718
AUSRÜSTUNG, 4TH GESCHWINDIGKEIT
Bis Getriebe-Nr. 519
aus £4.118,22
aus £4.118,22
Dieses Teil ersetzt die Teilenummer 104236 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 132826
AUSRÜSTUNG, 4TH GESCHWINDIGKEIT
Ab Getriebe Nr. 520
aus £824,83
aus £824,83
# 003
MPN: 119719
AUSRÜSTUNG, 5TH GESCHWINDIGKEIT
Bis Getriebe-Nr. 519
aus £1.710,14
aus £1.710,14
Dieses Teil ersetzt die Teilenummer 108991 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 132827
AUSRÜSTUNG, 5TH GESCHWINDIGKEIT
Ab Getriebe-Nr. 520
aus £661,84
aus £661,84
# 004
MPN: 113085
LAGERRING 4TH GESCHWINDIGKEIT
aus £23,59
aus £23,59
# 005
MPN: 104242
ABSTANDSHALTER
aus £33,95
aus £33,95
# 006
MPN: 105538
ABSTANDSHALTER
aus £22,19
aus £22,19
# 007
MPN: 112699
FEDERRING
aus £35,71
aus £35,71
Dieses Teil ersetzt die Teilenummer 105559 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 104252
RINGMUTTER
aus £77,96
aus £77,96
Dieses Teil ersetzt die Teilenummer 104352 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 104253
RINGMUTTER
aus £76,63
aus £76,63
Dieses Teil ersetzt die Teilenummer 524259
# 010
MPN: 104255
ROLLENKÄFIG, 4TH GESCHWINDIGKEIT
aus £30,50
aus £30,50
# 011
MPN: 108656
LAGER, KUPPLUNGSSEITE
aus £309,40
aus £309,40
Dieses Teil ersetzt die Teilenummer 104257
# 012
MPN: 103042
LAGER
aus £153,66
aus £153,66
# 013
MPN: 105539
ZENTRALLAGER
aus £71,85
aus £71,85
# 014
MPN: 106046
SYNCHRONISATOR
aus £674,44
aus £674,44
# 015
MPN: 108363
RINGFEDER
aus £63,94
aus £63,94
Dieses Teil ersetzt die Teilenummer 106047
# 016
MPN: 106048
SYNCHROMING
Bis Getriebe-Nr. 519
aus £603,44
aus £603,44
# 016
MPN: 131799
SYNCHROMING
Ab Getriebe Nr. 520
Ersetzung
Ersetzung
# 017
MPN: 126201
PAD FÜR SYNCHRONISATOR
aus £50,58
aus £50,58
Dieses Teil ersetzt die Teilenummer 106049 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 106051
HÜLSE FÜR SYNCHRONISATOR
Bis Getriebe-Nr. 519
aus £410,84
aus £410,84
# 018
MPN: 131801
HÜLSE FÜR SYNCHRONISATOR
Ab Getriebe Nr. 520
aus £349,56
aus £349,56
# 019
MPN: 104221
WELLE FÜR RÜCKWÄRTSGANG
aus £65,80
aus £65,80
Dieses Teil ersetzt die Teilenummer 524554 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 119713
RÜCKWÄRTSGANG
aus £233,17
aus £233,17
Dieses Teil ersetzt die Teilenummer 105541, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 104249
ABSTANDSHALTER
aus £38,04
aus £38,04
# 022
MPN: 104250
FEDERRING
aus £0,96
aus £0,96
# 023
MPN: 11067076
FEDERRING
aus £0,66
aus £0,66
Dieses Teil ersetzt die Teilenummer 11067075
# 024
MPN: 104256
ROLLENKÄFIG FÜR RÜCKWÄRTSGANG
aus £5,97
aus £5,97
# 025
MPN: 10336210
STIFT
aus £4,64
aus £4,64
# 026
MPN: 109002
ROLLENKÄFIG, 5TH GESCHWINDIGKEIT
aus £16,40
aus £16,40
Dieses Teil ersetzt die Teilenummer 114059
# 027
MPN: 113087
RING
aus £38,88
aus £38,88
Dieses Teil ersetzt die Teilenummer 22804
