026 - Äußere Getriebesteuerung

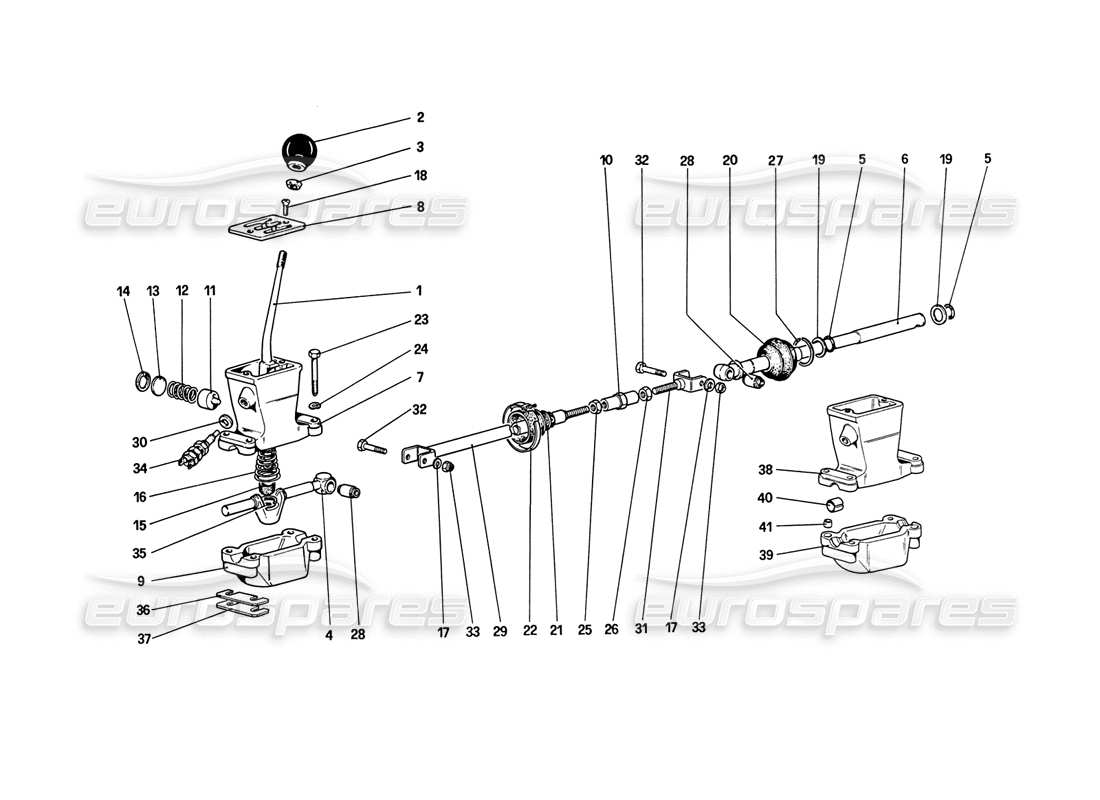

Ferrari 208 Turbo (1989) Outside Gearbox Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 124598
GETRIEBEHEBEL LINKS
aus £543,94
aus £543,94
Dieses Teil ersetzt die Teilenummer 116738 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 128529
KNOPF FÜR SCHALTHEBEL
aus £44,10
aus £44,10
SCHALTHEBELKNOPF Eurospares Zugelassenes Teil – Neu (andere) auf Lager
Aus Kunststoff wie im Original, passend für alle 328 Mondial 3.2
Aus Kunststoff wie im Original, passend für alle 328 Mondial 3.2
# 003
MPN: 108010
SICHERUNGSMUTTER
aus £5,46
aus £5,46
Dieses Teil ersetzt die Teilenummer 103312 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 127443
STIFT MIT GEMEINSAMEM SITZ
aus £94,62
aus £94,62
Dieses Teil ersetzt die Teilenummer 111445, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 115372
SIEGELRING
aus £17,13
aus £17,13
# 006
MPN: 109767
Welle für Steuerhebel
aus £635,01
aus £635,01
Dieses Teil ersetzt die Teilenummer 105733 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 105438
Getriebegehäuse
Mit Geräte-Nr. 108848
aus £800,00
aus £800,00
# 007
MPN: 108848
GETRIEBEGEHÄUSE, KOMPLETT
aus £294,00
aus £294,00
Dieses Teil ersetzt die Teilenummer 122155 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 128535
GESCHWINDIGKEITSWAHL
Nach Erschöpfung Nr. verwenden. 127444
aus £257,00
aus £257,00
# 009
MPN: 104315
UNTERE ABDECKUNG
aus £450,00
aus £450,00
# 010
MPN: 103321
SPURSTANGE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 521362
# 011
MPN: 108824
HEBELSTÜCKSTANGE
aus £56,18
aus £56,18
# 012
MPN: 103318
FRÜHLING
aus £1,90
aus £1,90
Dieses Teil ersetzt die Teilenummer 522483
# 013
MPN: 103319
SCHEIBE FÜR FEDER
aus £10,89
aus £10,89
Dieses Teil ersetzt die Teilenummer 522515
# 014
MPN: 103326
SEEGER-RING
aus £0,30
aus £0,30
# 015
MPN: 127446
KUGELGELENK-SITZ
aus £17,61
aus £17,61
Dieses Teil ersetzt die Teilenummer 104316 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 115340
FRÜHLING
aus £1,68
aus £1,68
# 017
MPN: 10519601
Scheibe
aus £0,53
aus £0,53
# 018
MPN: 101619
SCHRAUBEN
aus £14,61
aus £14,61
Dieses Teil ersetzt die Teilenummer 95940228
# 019
MPN: 108247
SCHALTHEBELWELLE-ABSTANDSSTÜCK
aus £27,44
aus £27,44
# 020
MPN: 106168
BALG
aus £28,52
aus £28,52
# 021
MPN: 106687
BALG
aus £8,98
aus £8,98
# 022
MPN: 10291490
KLEMME
aus £1,77
aus £1,77
# 023
MPN: 16136621
SCHRAUBEN
aus £0,79
aus £0,79
# 024
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 025
MPN: 10791221
SICHERUNGSMUTTER
Gewindeeinsatz, rechts
aus £2,26
aus £2,26
# 026
MPN: 10791921
SICHERUNGSMUTTER
Gewindeeinsatz, links
Ersetzung
Ersetzung
# 027
MPN: 104244
SIEGELRING
aus £2,75
aus £2,75
# 028
MPN: 139555
SILENTBLOCK
Nach Erschöpfung PN 139555 verwenden
aus £42,72
aus £42,72
Dieses Teil ersetzt die Teilenummer 106814
# 029
MPN: 108087
STEUERSTAB
aus £75,22
aus £75,22
# 030
MPN: 12601571
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12601574
# 031
MPN: 106820
GABEL
# 032
MPN: 107830
BOLZEN
aus £2,49
aus £2,49
# 033
MPN: 101309
SELBSTVERRIEGELUNGSMUTTER
aus £0,93
aus £0,93
# 034
MPN: 115980
DRUCKKNOPFSCHALTER
aus £143,63
aus £143,63
Dieses Teil ersetzt die Teilenummer 104320
# 035
MPN: 127447
STOPPRING
aus £0,47
aus £0,47
# 036
MPN: 131101
ABSTANDSHALTER
Mögliche Montage
aus £3,31
aus £3,31
# 037
MPN: 131102
ABSTANDSHALTER
Mögliche Montage
aus £3,47
aus £3,47
# 038
MPN: 133038
Getriebegehäuse
Mit Geräte-Nr. 135986
aus £834,75
aus £834,75
# 038
MPN: 135986
GETRIEBEGEHÄUSE, KOMPLETT
Nach Erschöpfung Nr. 108848
aus £766,16
aus £766,16
Dieses Teil ersetzt die Teilenummer 108848, die wir auf Lager haben
# 039
MPN: 133039
UNTERE ABDECKUNG
Mit Geräte-Nr. 135986
aus £422,10
aus £422,10
# 040
MPN: 133037
BUSCH
Für Getriebegehäuse Nr. 135986
aus £49,74
aus £49,74
# 041
MPN: 100041
DÜBEL
Mit Geräte-Nr. 135986
aus £3,97
aus £3,97
