027 - Differential- und Achswellen

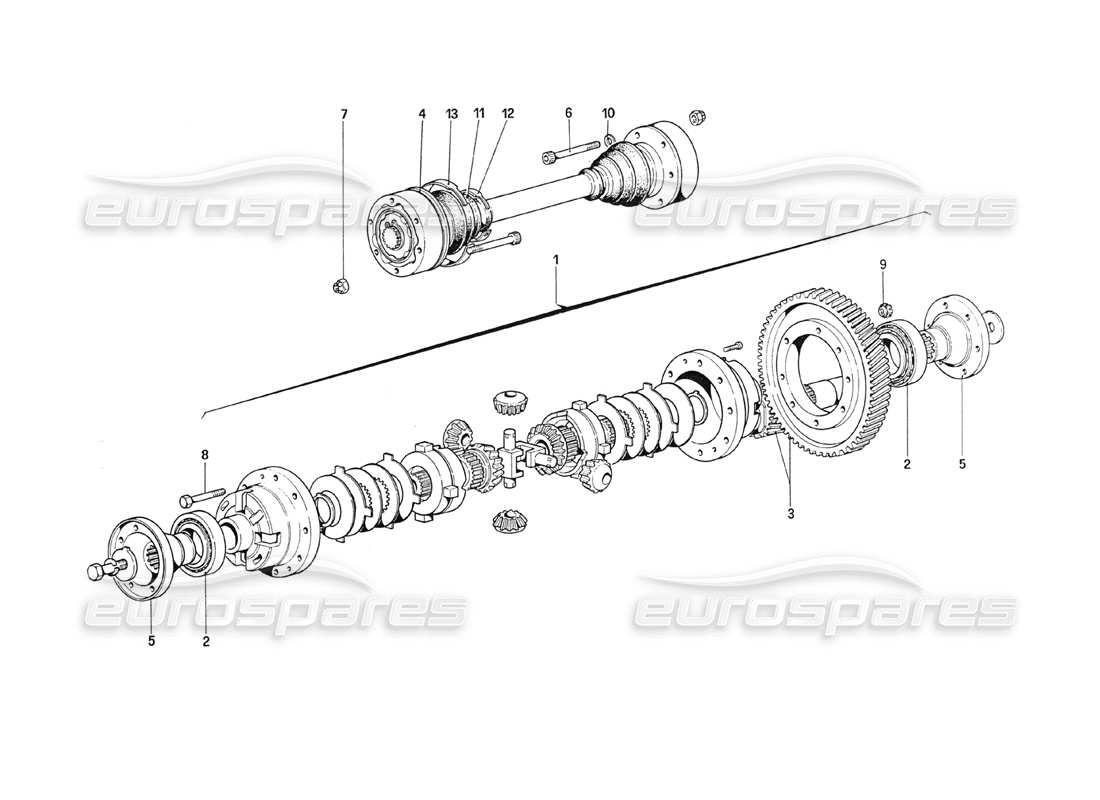

Ferrari 208 Turbo (1989) Differential & Axle Shafts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 106769
Differential
aus £3.757,92
aus £3.757,92
# 002
MPN: 101634
LAGER
aus £91,79
aus £91,79
Dieses Teil ersetzt die Teilenummer 580881
# 003
-
KRONE UND RITZEL
# 004
MPN: 103885
Achswelle
aus £1.199,00
aus £1.199,00
# 004
MPN: 133159
Achswelle
Ab Fahrgestellnr. 76626
aus £299,08
aus £299,08
# 005
MPN: 119377
MONTAGEFLANSCH
aus £176,26
aus £176,26
Dieses Teil ersetzt die Teilenummer 111522 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 101632
ANTRIEBSWELLENSCHRAUBE
aus £11,72
aus £11,72
Dieses Teil ersetzt die Teilenummer 103432 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 101633
ANTRIEBSWELLENMUTTER
(Original)
aus £4,29
aus £4,29
# 008
MPN: 106777
SCHRAUBE FÜR KRONE
aus £36,99
aus £36,99
# 009
MPN: 104011
NUSS
aus £9,62
aus £9,62
Dieses Teil ersetzt die Teilenummer 14511 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 12638621
Scheibe
Für linken Montageflansch
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12638620 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 95860404
ANTRIEBSWELLENMANTEL
aus £9,95
aus £9,95
Dieses Teil ersetzt die Teilenummer 95860404/A
# 012
MPN: 117956
KLEMME
aus £2,52
aus £2,52
# 013
MPN: 117957
KLEMME
aus £3,56
aus £3,56
