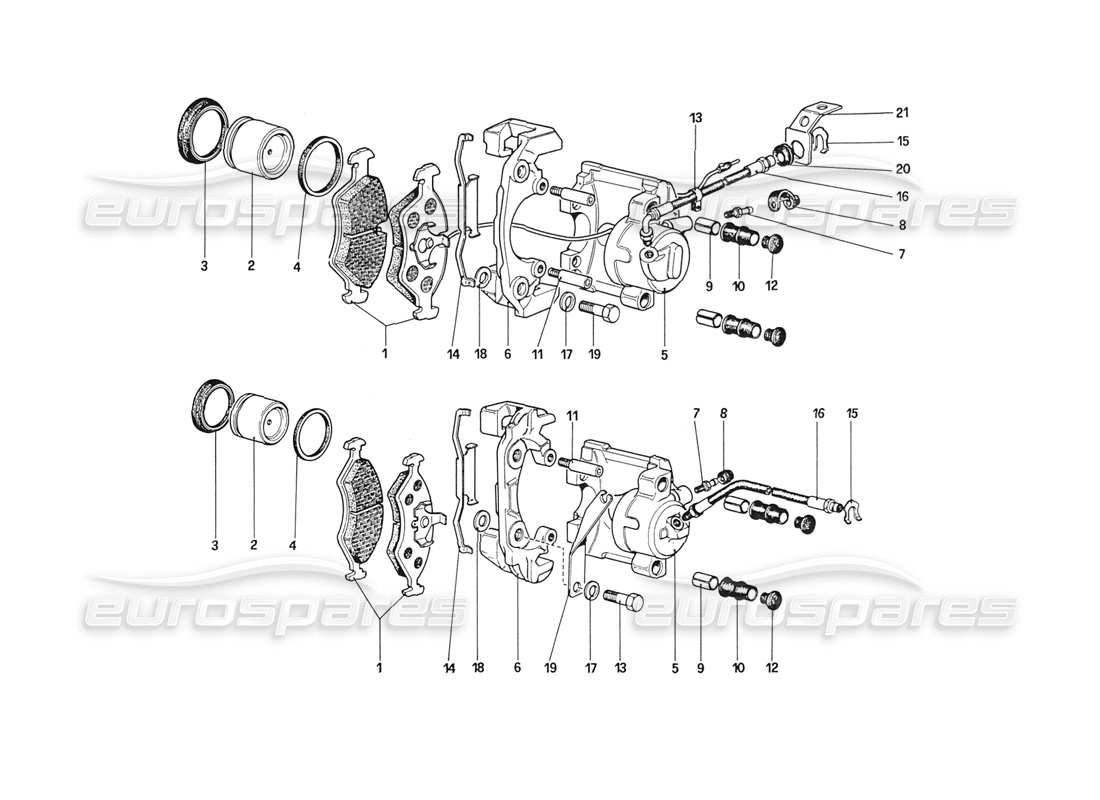

033 - Bremssättel für Vorder- und Hinterradbremsen
Ferrari 208 Turbo (1989) Calipers for Front and Rear Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 00
MPN: 116928
ÜBERHOLUNGSSATZ FÜR HINTERBREMSSÄTTEL
pro Bremssattel
aus £57,08
aus £57,08
# 000
MPN: 116927
ÜBERHOLUNGSSATZ FÜR VORDERBREMSSÄTTEL
pro Bremssattel
aus £50,40
aus £50,40
# 000
MPN: 136603
RECHTE HINTERE BREMSSATTELEINHEIT
aus £196,81
aus £196,81
Dieses Teil ersetzt die Teilenummer 117184 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 117182
RECHTE VORDERE BREMSSATTELEINHEIT
aus £162,45
aus £162,45
# 001
MPN: 117184
RECHTE HINTERE BREMSSATTELEINHEIT MIT BELÄGEN
Mit Amianthus
Ersetzung
Ersetzung
# 001
MPN: 118588
BREMSBELÄGE VORNE
aus £49,95
aus £49,95
Dieses Teil ersetzt die Teilenummer 135704
# 001
MPN: 118589
HINTERE BREMSBELÄGE
aus £57,75
aus £57,75
# 001
MPN: 127839
LINKE BREMSE FÜR SCHLAUCH
aus £16,31
aus £16,31
# 001
MPN: 135704
VORDERE PADS
Ersetzung
Ersetzung
# 001
MPN: 135705
HINTERE BREMSBELÄGE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 118589
# 001
MPN: 136600
RECHTE VORDERE BREMSSATTELEINHEIT
aus £317,79
aus £317,79
Dieses Teil ersetzt die Teilenummer 117181 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 136601
LINKE VORDERE BREMSSATTELEINHEIT
aus £170,72
aus £170,72
Dieses Teil ersetzt die Teilenummer 117182, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 136602
LINKE HINTERE BREMSSATTELEINHEIT
aus £178,51
aus £178,51
Dieses Teil ersetzt die Teilenummer 117183 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 136603
RECHTE HINTERE BREMSSATTELEINHEIT
aus £196,81
aus £196,81
Dieses Teil ersetzt die Teilenummer 117184 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: ATE
BREMSZYLINDER
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136600 und 136601.
# 002
MPN: ATE
BREMSZYLINDER
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136602 und 136603.
# 003
MPN: ATE
SIEGELRING
Mit Bausatz Nr. 116927
# 003
MPN: ATE
SIEGELRING
Mit Bausatz Nr. 116927
# 004
MPN: ATE
STOPPRING
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136600 und 136601.
# 004
MPN: ATE
STOPPRING
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136602 und 136603.
# 005
MPN: 136601
LINKE VORDERE BREMSSATTELEINHEIT
aus £170,72
aus £170,72
Dieses Teil ersetzt die Teilenummer 117182, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: ATE
ZYLINDERKÖRPER
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136600 und 136601.
# 005
MPN: ATE
ZYLINDERKÖRPER
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136602 und 136603.
# 006
MPN: ATE
UNTERSTÜTZUNG FÜR BREMSSATTEL
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136600 und 136601.
# 006
MPN: ATE
UNTERSTÜTZUNG FÜR BREMSSATTEL
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136602 und 136603.
# 007
MPN: ATE
ENTLÜFTER
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136600 und 136601.
# 007
MPN: ATE
ENTLÜFTER
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136602 und 136603.
# 008
MPN: ATE
ENTLÜFTUNGSKAPPE
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136600 und 136601.
# 008
MPN: ATE
ENTLÜFTUNGSKAPPE
Wird nicht als Ersatzteil geliefert, sondern nur mit den Einheiten 117181 und 117182 - 136602 und 136603.
# 009
MPN: ATE
FÜHRUNGSBUCHSE
Mit Bausatz Nr. 116727
# 009
MPN: ATE
FÜHRUNGSBUCHSE
Mit Bausatz Nr. 116928
# 010
MPN: ATE
STAUBSCHUTZRING
Mit Bausatz Nr. 116927
# 010
MPN: ATE
STAUBSCHUTZRING
Mit Bausatz Nr. 116928
# 011
MPN: 95691540
GEWINDESTIFT
aus £23,48
aus £23,48
# 011
MPN: 95691540
GEWINDESTIFT
aus £23,48
aus £23,48
# 012
MPN: ATE
DECKEL
Mit Bausatz Nr. 116927
# 012
MPN: ATE
KAPPE – MIT KIT NR. 116928
# 013
MPN: 117194
BEFESTIGUNGSSCHRAUBE FÜR BREMSSÄTTEL
aus £14,01
aus £14,01
# 013
MPN: 40135402
KLEMME FÜR PAD-KABEL
aus £2,45
aus £2,45
Dieses Teil ersetzt die Teilenummer 111193
# 014
MPN: 95691541
CLIP FÜR BREMSSATTEL
aus £15,96
aus £15,96
# 014
MPN: 95691542
CLIP FÜR BREMSSATTEL
aus £7,41
aus £7,41
# 015
MPN: 116374
SCHLAUCHSCHELLE
aus £1,19
aus £1,19
# 015
MPN: 116374
SCHLAUCHSCHELLE
aus £1,19
aus £1,19
# 016
MPN: 118101
VORDERER BREMSSCHLAUCH
aus £135,00
aus £135,00
# 016
MPN: 127838
HINTERER BREMSSCHLAUCH
aus £37,38
aus £37,38
Dieses Teil ersetzt die Teilenummer 271712
# 016
MPN: 271712
HINTERER BREMSSCHLAUCH
aus £14,94
aus £14,94
Dieses Teil ersetzt die Teilenummer 118100
# 017
MPN: 106854
Scheibe
Ersetzung
Ersetzung
# 017
MPN: 11198371
Scheibe
aus £0,47
aus £0,47
# 018
MPN: 107835
DITTO, DICKE 1 MM.
aus £7,82
aus £7,82
# 018
MPN: 108283
DITTO, DICKE 0,4 MM.
aus £0,79
aus £0,79
# 018
MPN: 108922
DITTO, DICKE 0,7 MM.
Ersetzung
Ersetzung
# 018
MPN: 117084
UNTERSCHEIBE ZWISCHEN BREMSSATTEL UND NABENHALTER, 0,2 MM. DICKE
aus £0,47
aus £0,47
# 018
MPN: 117085
DITTO, DICKE 0,3 MM.
aus £0,47
aus £0,47
# 018
MPN: 117086
DITTO, DICKE 0,5 MM.
aus £0,88
aus £0,88
# 018
MPN: 156260
UNTERLEGSCHEIBE ZWISCHEN BREMSSATTEL UND ACHSENSTANGE, 0,2 MM. DICKE
aus £0,64
aus £0,64
Dieses Teil ersetzt die Teilenummer 108918
# 018
MPN: 156261
DITTO, DICKE 0,3 MM.
aus £2,97
aus £2,97
Dieses Teil ersetzt die Teilenummer 108919
# 018
MPN: 156262
DITTO, DICKE 0,5 MM.
aus £0,64
aus £0,64
Dieses Teil ersetzt die Teilenummer 108920
# 018
MPN: 156263
DITTO, DICKE 0,6 MM.
aus £0,65
aus £0,65
Dieses Teil ersetzt die Teilenummer 108921
# 018
MPN: 156265
DITTO, DICKE 0,8 MM.
aus £1,56
aus £1,56
Dieses Teil ersetzt die Teilenummer 108923
# 018
MPN: 156266
DITTO, DICKE 1 MM.
aus £0,64
aus £0,64
Dieses Teil ersetzt die Teilenummer 108924
# 019
MPN: 117193
SCHRAUBENBEFESTIGUNG DES BREMSSATTELS AM ACHSENSTANGE
aus £28,94
aus £28,94
# 019
MPN: 131869
(A) RECHTE HALTERUNG
aus £3,00
aus £3,00
# 019
MPN: 131870
(A) LINKE HALTERUNG
aus £3,00
aus £3,00
# 020
MPN: 10397680
FAIR-FÜHRUNG
aus £0,47
aus £0,47
# 021
MPN: 127847
RECHTE BREMSE FÜR SCHLAUCH
aus £7,08
aus £7,08
-part-diagram-034.webp "FERRARI 208 TURBO (1989) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 208 TURBO (1989) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 208 TURBO (1989) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUG NR. 76626) TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 208 TURBO (1989) RÄDER (BIS FAHRZEUGNR. 76625) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 208 TURBO (1989) RÄDER (AB WAGENNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 208 TURBO (1989) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 208 TURBO (1989) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 208 TURBO (1989) KLIMAKOMPRESSOR UND STEUERUNG (BIS FAHRZEUGNUMMER 77246) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 208 TURBO (1989) KLIMAKOMPRESSOR UND BEDIENELEMENTE (AB FAHRZEUG NR. 77247) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 208 TURBO (1989) WERKZEUGSATZ - DOKUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 208 TURBO (1989) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 208 TURBO (1989) STOßSTANGEN VORNE UND HINTEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 208 TURBO (1989) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 208 TURBO (1989) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 208 TURBO (1989) GEPÄCK- UND PASSAGIERRAUM. ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 208 TURBO (1989) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 208 TURBO (1989) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 208 TURBO (1989) TÜREN (BIS WAGEN 71595) TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 208 TURBO (1989) TÜREN (VOM AUTO 71597) TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 208 TURBO (1989) TÜREN (VOM AUTO 71597) TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 208 TURBO (1989) TÜREN (VOM AUTO 75929) TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 208 TURBO (1989) GLÄSER TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 208 TURBO (1989) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 208 TURBO (1989) SITZ TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 208 TURBO (1989) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 208 TURBO (1989) INSTRUMENTENTAFEL (BIS FAHRZEUG 71595) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 208 TURBO (1989) INSTRUMENTENTAFEL (VOM AUTO 71597) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 208 TURBO (1989) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 208 TURBO (1989) ELEKTRISCHES SYSTEM – KABEL – SICHERUNGEN – RELAIS TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 208 TURBO (1989) AUßENBELEUCHTUNG UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 208 TURBO (1989) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 208 TURBO (1989) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 208 TURBO (1989) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 208 TURBO (1989) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 208 TURBO (1989) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 208 TURBO (1989) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 208 TURBO (1989) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 208 TURBO (1989) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 208 TURBO (1989) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 208 TURBO (1989) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 208 TURBO (1989) TIMING-SYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 208 TURBO (1989) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 208 TURBO (1989) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 208 TURBO (1989) TURBO - LADESYSTEM TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 208 TURBO (1989) KRAFTSTOFFVERTEILERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 208 TURBO (1989) LUFTEINLASS, VERTEILER UND WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 208 TURBO (1989) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 208 TURBO (1989) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 208 TURBO (1989) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 208 TURBO (1989) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 208 TURBO (1989) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 208 TURBO (1989) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 208 TURBO (1989) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 208 TURBO (1989) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 208 TURBO (1989) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 208 TURBO (1989) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 208 TURBO (1989) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 208 TURBO (1989) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 208 TURBO (1989) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 208 TURBO (1989) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 208 TURBO (1989) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 208 TURBO (1989) PEDALBOARD – BREMS- UND KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 208 TURBO (1989) KUPPLUNGSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 208 TURBO (1989) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 208 TURBO (1989) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 208 TURBO (1989) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
