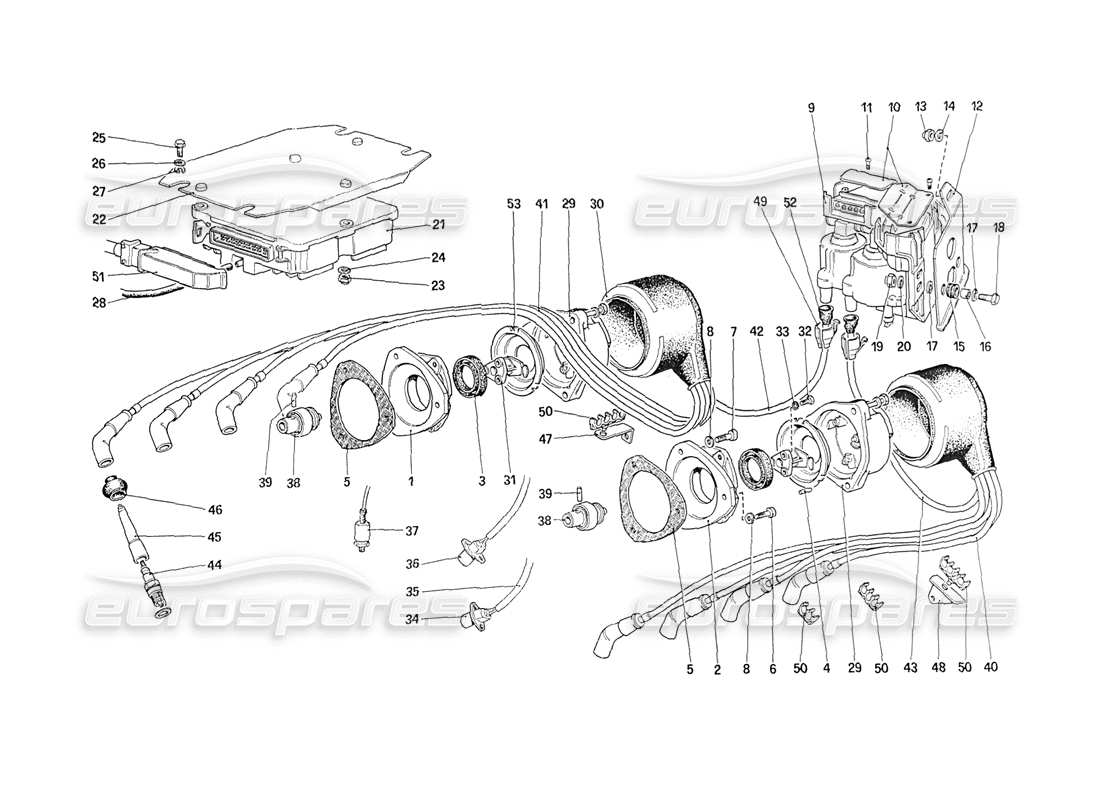

047 - Motorzündung
Ferrari 208 Turbo (1989) Engine Ignition Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz

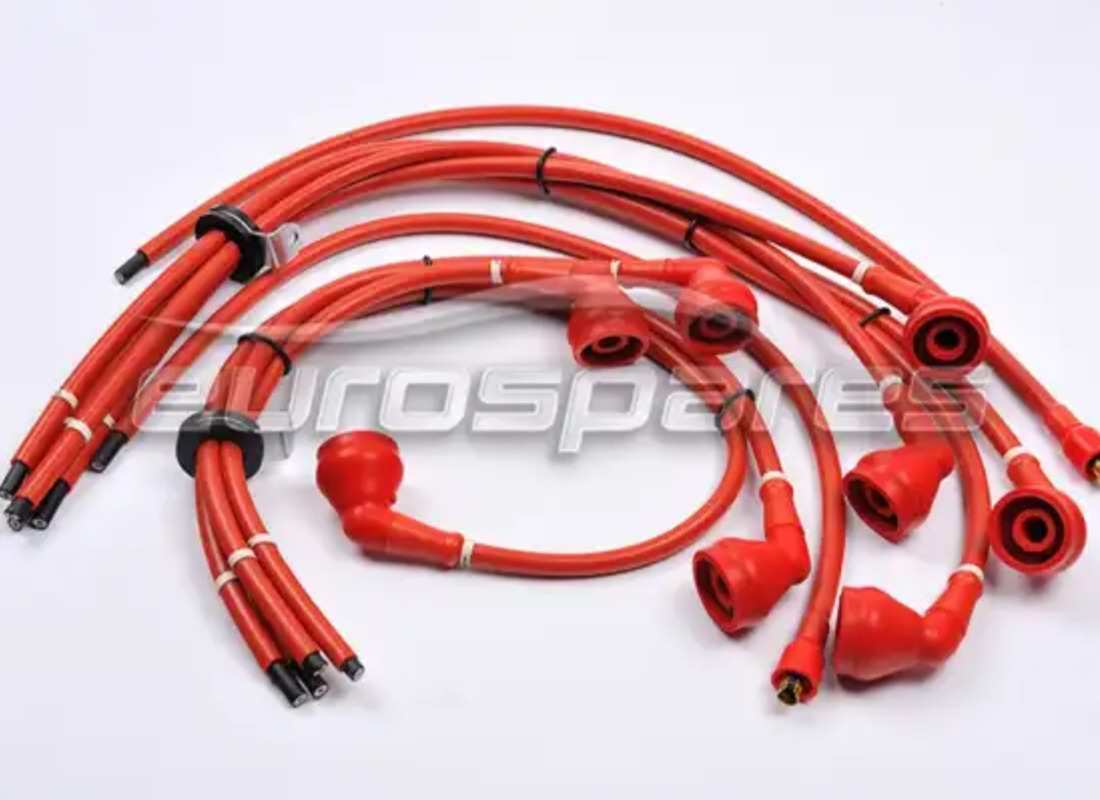

# 000
MPN: FHT014
KOMPLETTES HT-KABEL-SET
Gültig für Fahrzeuge ohne Ladeluftkühler
aus £299,57
aus £299,57

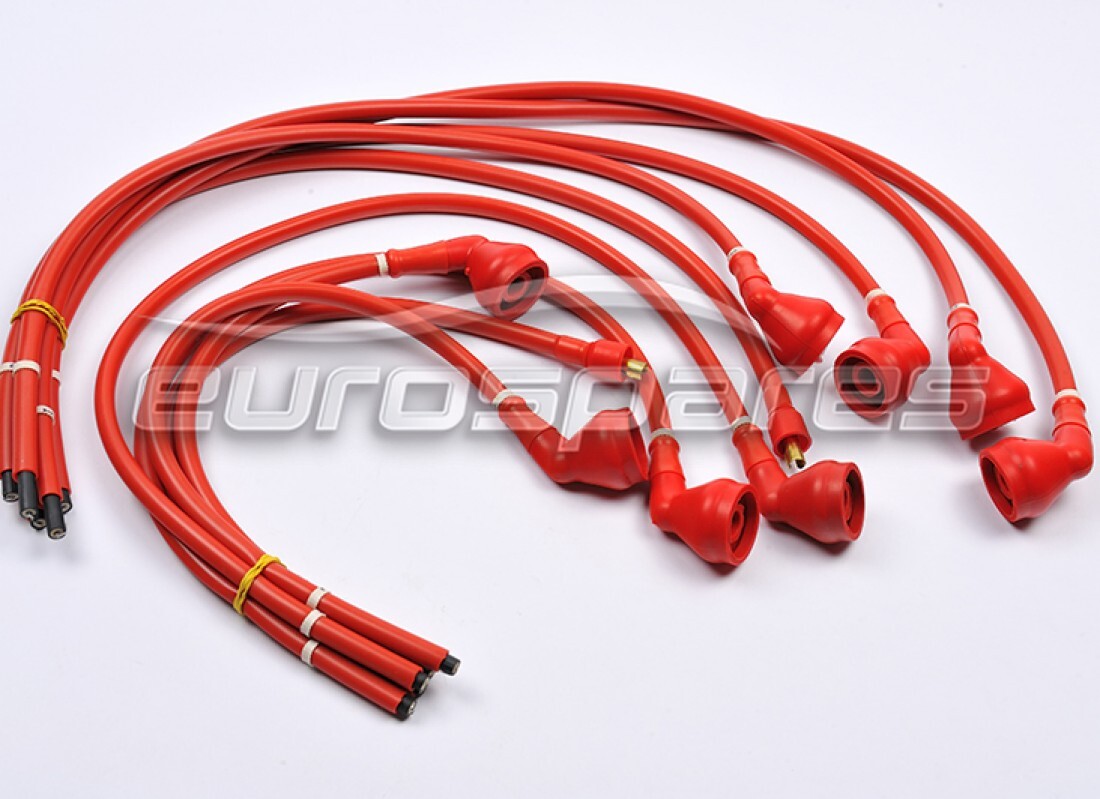

# 000
MPN: FHT015
KOMPLETTES HT-KABEL-SET
Gültig für Fahrzeuge mit Ladeluftkühler
aus £325,00
aus £325,00
KOMPLETTES HT-KABEL-SET Genuine Ferrari Teil – Neu (andere) auf Lager
Gültig für Fahrzeuge mit Ladeluftkühler
Gültig für Fahrzeuge mit Ladeluftkühler
# 001
MPN: 127352
RECHTE KAPPE VERTEILERUNTERSTÜTZUNG
Bis Wagen Nr. 70923
aus £125,55
aus £125,55
# 001
MPN: 133623
RECHTE KAPPE VERTEILERUNTERSTÜTZUNG
Ab Wagen-Nr. 70925
aus £228,86
aus £228,86
# 002
MPN: 127354
VERTEILERUNTERSTÜTZUNG LINKE KAPPE
Bis Wagen Nr. 70923
aus £118,14
aus £118,14
Dieses Teil ersetzt die Teilenummer 127353 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 133624
VERTEILERUNTERSTÜTZUNG LINKE KAPPE
Ab Wagen-Nr. 70925
aus £228,86
aus £228,86
# 003
MPN: 132453
SIEGELRING
Ab Wagen-Nr. 70925
aus £26,90
aus £26,90
# 004
MPN: 10331111
DÜBEL
aus £22,58
aus £22,58
# 005
MPN: 147642
Dichtung
aus £3,94
aus £3,94
Dieses Teil ersetzt die Teilenummer 103815
# 006
MPN: 115577
SCHRAUBEN
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 115596
# 007
MPN: 118456
SCHRAUBEN
aus £0,94
aus £0,94
Dieses Teil ersetzt die Teilenummer 129254
# 008
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 009
MPN: 124273
ZÜNDSPULE (NICHT KAT-MODELL)
(AEI600A)
aus £195,00
aus £195,00
Dieses Teil ersetzt die Teilenummer 122010, die wir auf Lager haben - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 128169
SCHUTZ
aus £55,07
aus £55,07
# 011
MPN: 15921807
SCHRAUBEN
aus £0,53
aus £0,53
# 012
MPN: 0.127136
SPULENUNTERSTÜTZUNG
# 013
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 014
MPN: 14496401
Scheibe
Ersetzung
Ersetzung
# 015
MPN: 103549
GUMMIBUSCH
aus £0,73
aus £0,73
# 016
MPN: 103550
ABSTANDSHALTER
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 017
MPN: 12643724
Scheibe
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 10902821
SCHRAUBEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10902801 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 10903021
SCHRAUBEN
Ersetzung
Ersetzung
# 019
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 020
MPN: 14496401
Scheibe
Ersetzung
Ersetzung

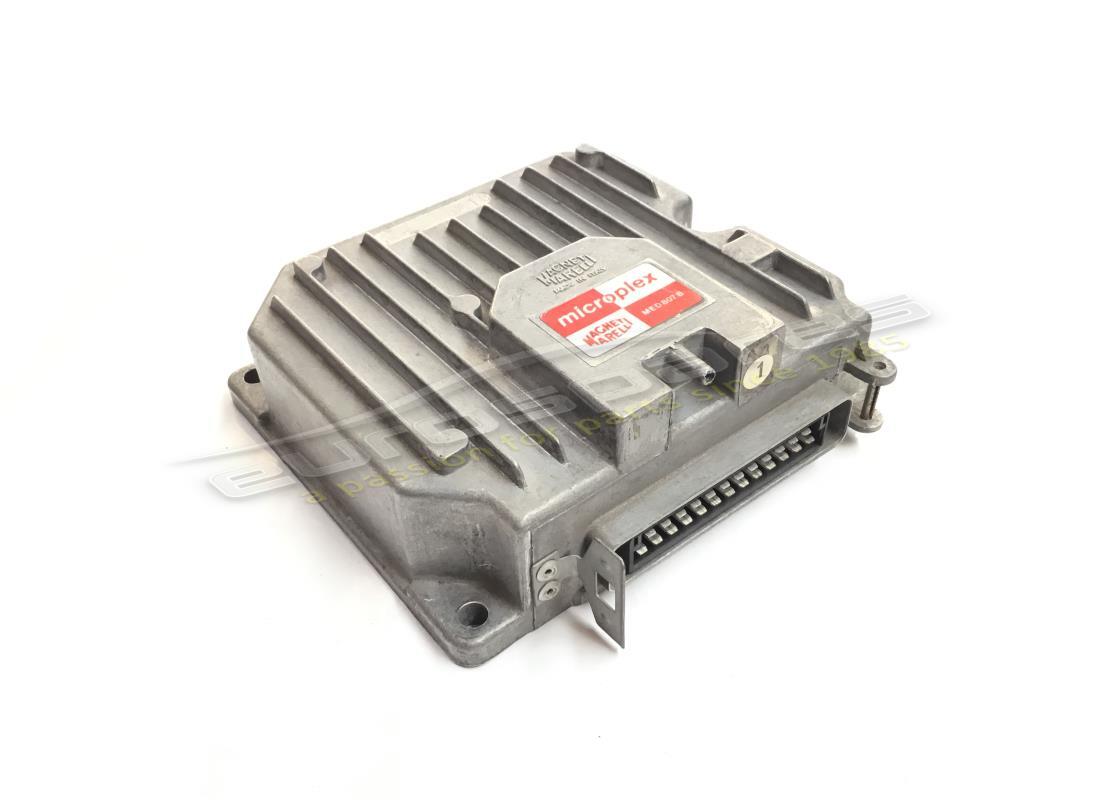

# 021
MPN: 132010
ELEKTRONISCHES ZÜNDMODUL
Ab Wagen-Nr. 71757
aus £1.044,75
aus £1.044,75
Dieses Teil ersetzt die Teilenummer 129695
# 022
MPN: 129327
PLATTE
aus £42,16
aus £42,16
# 023
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 024
MPN: 14496401
Scheibe
Ersetzung
Ersetzung
# 025
MPN: 10902021
SCHRAUBEN
aus £1,17
aus £1,17
Dieses Teil ersetzt die Teilenummer 10902020
# 026
MPN: 12643724
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 128305
ROHR
aus £25,09
aus £25,09
Dieses Teil ersetzt die Teilenummer 129969, die wir auf Lager haben
# 029
MPN: 115518
VERTEILERKAPPE (TWIN)
aus £110,00
aus £110,00
Dieses Teil ersetzt die Teilenummer 95300044
# 030
MPN: 110626
VERTEILERSTIEFEL
Ersetzung
Ersetzung
# 031
MPN: 126139
ROTORARM
aus £85,00
aus £85,00
# 032
MPN: 10444521
SCHRAUBEN
aus £0,71
aus £0,71
# 033
MPN: 12544071
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12605170
# 034
MPN: 128364
OT-SENSOR
(SEN8E)
aus £55,87
aus £55,87
# 035
MPN: 128365
SCHWARZES ROHR
# 036
MPN: 119052
WINKELGESCHWINDIGKEITSSENSOR
aus £212,36
aus £212,36
Dieses Teil ersetzt die Teilenummer 115019 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 129807
SENSOR
aus £87,29
aus £87,29
# 038
MPN: 133063
KUPPLUNG
aus £625,26
aus £625,26
Dieses Teil ersetzt die Teilenummer 126166 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 129120
STIFT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 132355
# 040
MPN: 130602
KABEL, LINKE ZÜNDKERZEN
Bis Motornr. 208
Ersetzung
Ersetzung
# 040
MPN: 132569
KABEL, RECHTE ZÜNDKERZEN
Ab Motor-Nr. 209
aus £193,24
aus £193,24
Dieses Teil ersetzt die Teilenummer 130603
# 041
MPN: 130603
KABEL, RECHTE ZÜNDKERZEN
Bis Motornr. 208
Ersetzung
Ersetzung
# 041
MPN: 132570
KABEL, LINKE ZÜNDKERZEN
Ab Motor-Nr. 209
aus £193,24
aus £193,24
Dieses Teil ersetzt die Teilenummer 130602
# 042
MPN: 130371
KABELSPULE - RECHTER VERTEILER
aus £63,23
aus £63,23
# 043
MPN: 121174
KABELSPULE - LINKER VERTEILER
Ersetzung
Ersetzung

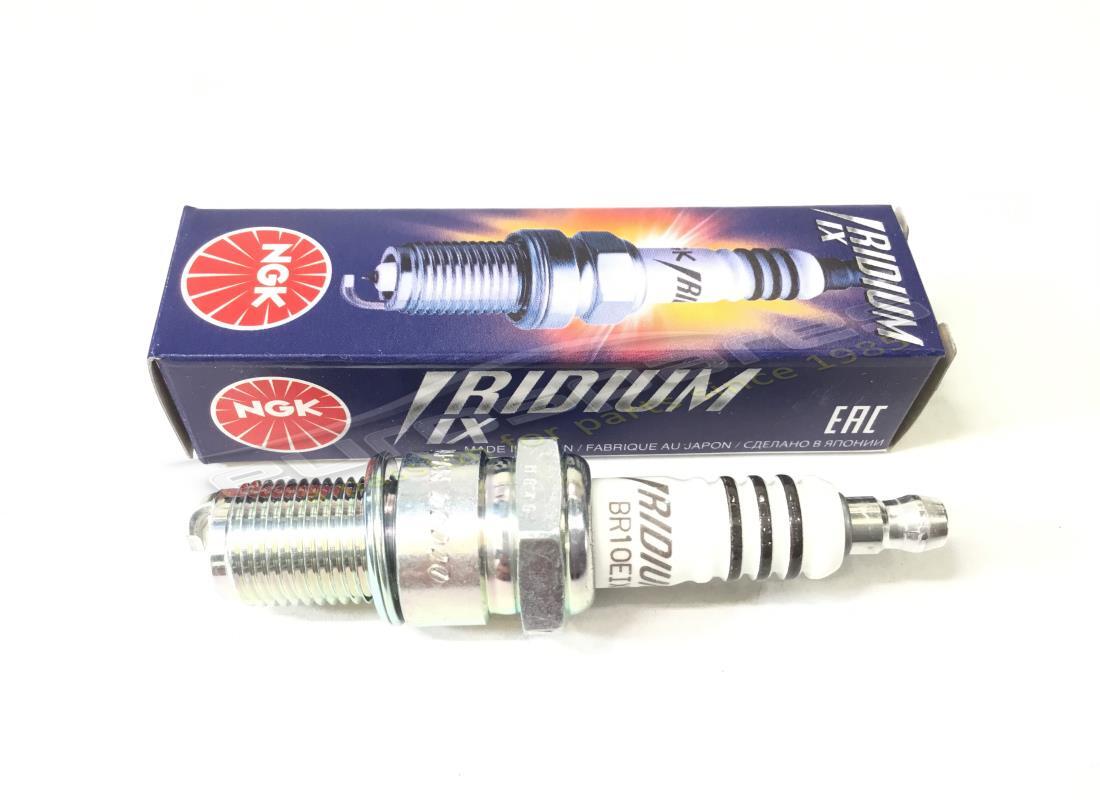

# 044
MPN: 171625/A
ZÜNDKERZEN
NGK
aus £29,19
aus £29,19
# 045
MPN: 116613
ZÜNDKERZENVERLÄNGERUNG
aus £8,52
aus £8,52
Dieses Teil ersetzt die Teilenummer 107310
# 046
MPN: 108333
GUMMISTIEFEL
Bis Motornr. 208
aus £17,43
aus £17,43
Dieses Teil ersetzt die Teilenummer 61605900
# 047
MPN: 130595
Halterung
aus £54,01
aus £54,01
# 048
MPN: 130596
Halterung
aus £46,46
aus £46,46
# 049
MPN: 129620
ABDECKUNGSSCHUTZ
aus £27,05
aus £27,05
# 050
MPN: 121788
HT-KABELCLIP 4-CABLES
aus £5,76
aus £5,76
# 050
MPN: 121789
HT-KABELCLIP 3-CABLES
aus £5,76
aus £5,76
# 050
MPN: 121790
HT-KABELCLIP 2-CABLES
aus £2,44
aus £2,44
Dieses Teil ersetzt die Teilenummer 124205
# 051
MPN: 61916900
25-WEGE-ANSCHLUSS
aus £26,48
aus £26,48
# 052
MPN: 122970
GUMMISTIEFEL
aus £20,65
aus £20,65
# 053
MPN: 132907
ABDECKUNG
aus £421,50
aus £421,50
-part-diagram-048.webp "FERRARI 208 TURBO (1989) ELEKTRISCHES ERZEUGUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 208 TURBO (1989) KLIMAKOMPRESSOR UND STEUERUNG (BIS FAHRZEUGNUMMER 77246) TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 208 TURBO (1989) KLIMAKOMPRESSOR UND BEDIENELEMENTE (AB FAHRZEUG NR. 77247) TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 208 TURBO (1989) WERKZEUGSATZ - DOKUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 208 TURBO (1989) KAROSSERIE – ÄUßERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 208 TURBO (1989) STOßSTANGEN VORNE UND HINTEN TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 208 TURBO (1989) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-104.webp "FERRARI 208 TURBO (1989) KÖRPERSCHALE – INNERE ELEMENTE TEILEDIAGRAMM")
-part-diagram-105.webp "FERRARI 208 TURBO (1989) GEPÄCK- UND PASSAGIERRAUM. ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-106.webp "FERRARI 208 TURBO (1989) DECKEL DES VORDERFACHS TEILEDIAGRAMM")
-part-diagram-107.webp "FERRARI 208 TURBO (1989) ABDECKUNG DER HINTEREN MOTORHAUBE UND DES GEPÄCKRAUMS TEILEDIAGRAMM")
-part-diagram-108.webp "FERRARI 208 TURBO (1989) TÜREN (BIS AUTO 71595) TEILEDIAGRAMM")
-part-diagram-109.webp "FERRARI 208 TURBO (1989) TÜREN (VOM AUTO 71597) TEILEDIAGRAMM")
-part-diagram-110.webp "FERRARI 208 TURBO (1989) TÜREN (VOM AUTO 71597) TEILEDIAGRAMM")
-part-diagram-111.webp "FERRARI 208 TURBO (1989) TÜREN (VOM AUTO 75929) TEILEDIAGRAMM")
-part-diagram-112.webp "FERRARI 208 TURBO (1989) GLÄSER TEILEDIAGRAMM")
-part-diagram-113.webp "FERRARI 208 TURBO (1989) INNENAUSSTATTUNG, ZUBEHÖR UND SITZE TEILEDIAGRAMM")
-part-diagram-114.webp "FERRARI 208 TURBO (1989) SITZ TEILEDIAGRAMM")
-part-diagram-115.webp "FERRARI 208 TURBO (1989) TUNNEL UND DACH TEILEDIAGRAMM")
-part-diagram-116.webp "FERRARI 208 TURBO (1989) INSTRUMENTENTAFEL (BIS AUTO 71595) TEILEDIAGRAMM")
-part-diagram-117.webp "FERRARI 208 TURBO (1989) INSTRUMENTENTAFEL (VOM AUTO 71597) TEILEDIAGRAMM")
-part-diagram-118.webp "FERRARI 208 TURBO (1989) INSTRUMENTE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-119.webp "FERRARI 208 TURBO (1989) ELEKTRISCHES SYSTEM – KABEL – SICHERUNGEN – RELAIS TEILEDIAGRAMM")
-part-diagram-120.webp "FERRARI 208 TURBO (1989) AUßENBELEUCHTUNG UND ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-121.webp "FERRARI 208 TURBO (1989) LICHTHEBEVORRICHTUNG UND SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-122.webp "FERRARI 208 TURBO (1989) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-123.webp "FERRARI 208 TURBO (1989) HEIZSYSTEM TEILEDIAGRAMM")
-part-diagram-124.webp "FERRARI 208 TURBO (1989) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 208 TURBO (1989) MOTOR – GETRIEBE UND STÜTZEN TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 208 TURBO (1989) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 208 TURBO (1989) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 208 TURBO (1989) DISTANZSTÜCK FÜR SCHWUNGRAD UND KUPPLUNGSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 208 TURBO (1989) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 208 TURBO (1989) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 208 TURBO (1989) TIMING-SYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 208 TURBO (1989) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 208 TURBO (1989) KRAFTSTOFFPUMPE UND ROHRE TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 208 TURBO (1989) TURBO - LADESYSTEM TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 208 TURBO (1989) KRAFTSTOFFVERTEILERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 208 TURBO (1989) LUFTEINLASS, VERTEILER UND WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 208 TURBO (1989) DROSSELKLAPPENGEHÄUSE UND -GESTÄNGE TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 208 TURBO (1989) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 208 TURBO (1989) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 208 TURBO (1989) SCHMIERSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 208 TURBO (1989) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 208 TURBO (1989) WASSERPUMPE UND ROHRLEITUNGEN TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 208 TURBO (1989) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 208 TURBO (1989) KUPPLUNGSFREIGABEKONTROLLE (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 208 TURBO (1989) GETRIEBEÜBERTRAGUNG TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 208 TURBO (1989) GETRIEBE – DIFFERENTIALGEHÄUSE UND ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 208 TURBO (1989) HAUPTWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 208 TURBO (1989) WELLENRÄDER VERLEGEN TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 208 TURBO (1989) INNERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 208 TURBO (1989) ÄUßERE GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 208 TURBO (1989) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 208 TURBO (1989) PEDALBOARD – BREMS- UND KUPPLUNGSSTEUERUNG (FÜR FAHRZEUGE OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 208 TURBO (1989) KUPPLUNGSHYDRAULIKSYSTEM (FÜR FAHRZEUGE MIT ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 208 TURBO (1989) HYDRAULIKSYSTEM FÜR RUTSCHFESTIGKEIT TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 208 TURBO (1989) BREMSSYSTEM (FÜR FAHRZEUG OHNE ANTIBLOCKIERSYSTEM) TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 208 TURBO (1989) ANTI-RUTSCH-SYSTEM TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 208 TURBO (1989) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 208 TURBO (1989) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 208 TURBO (1989) LENKGETRIEBE UND GESTÄNGE TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 208 TURBO (1989) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 208 TURBO (1989) VORDERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUG NR. 76626) TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – QUERLENKER (BIS FAHRZEUGNUMMER 76625) TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 208 TURBO (1989) HINTERRADAUFHÄNGUNG – QUERLENKER (AB FAHRZEUGNUMMER 76626) TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 208 TURBO (1989) RÄDER (BIS FAHRZEUGNR. 76625) TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 208 TURBO (1989) RÄDER (AB WAGENNUMMER 76626) TEILEDIAGRAMM")
