106 - Deckel des Vorderfachs

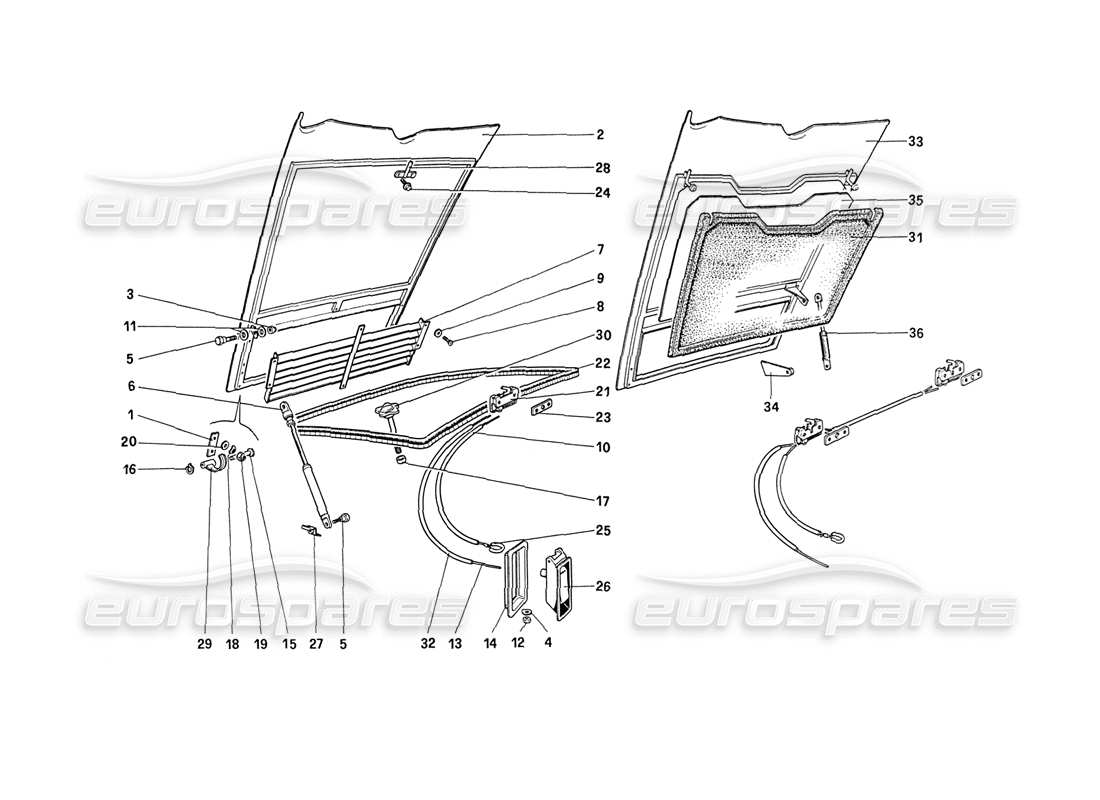

Ferrari 208 Turbo (1989) Front Compartment Lid Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 61751900
SCHARNIERPLATTE
aus £9,23
aus £9,23
# 002
MPN: 61751500
MOTORHAUBE
aus £2.887,50
aus £2.887,50
# 003
MPN: 12577811
NUSS
Ersetzung
Ersetzung
# 004
MPN: 10615371
Scheibe
Ersetzung
Ersetzung
# 005
MPN: 40161903
BOLZEN
aus £22,58
aus £22,58
# 006
MPN: 62380500
VORDERE ABDECKUNGSSTRÜTTE
aus £69,77
aus £69,77
Dieses Teil ersetzt die Teilenummer 60118007
# 007
MPN: 61752500
GRILL
Ersetzung
Ersetzung
# 008
MPN: 15688308
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15688301
# 009
MPN: 61276300
Scheibe
Ersetzung
Ersetzung
# 010
MPN: 61992700
HÜLLE FÜR SICHERHEITSKABEL
aus £2,62
aus £2,62
# 011
MPN: 12638101
Scheibe
aus £0,71
aus £0,71
# 012
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 013
MPN: 60276904
KABEL
# 014
MPN: 60765500
FLANSCH GTB
aus £13,51
aus £13,51
Dieses Teil ersetzt die Teilenummer 60087509 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 62402100
STIFT
Bis zur Erschöpfung
aus £20,28
aus £20,28
Dieses Teil ersetzt die Teilenummer 60061504
# 016
MPN: 11065676
SEEGER-RING
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11065675 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 11087976
SEEGER-RING
Nur mit Pin 62402100
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11087975
# 017
MPN: 61426100
(N) ABSTANDSHALTER
aus £4,72
aus £4,72
# 017
MPN: 61609500
(V) ABSTANDSHALTER
aus £30,77
aus £30,77
Dieses Teil ersetzt die Teilenummer 60553000
# 018
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 12646701
Scheibe
aus £0,47
aus £0,47
# 021
MPN: 60277407
sperren
aus £453,74
aus £453,74
Dieses Teil ersetzt die Teilenummer 60023405 - und 26 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: MC3477/1
STIEFELGUMMI
(pro Meter) Nachnahme.420
aus £11,42
aus £11,42
Dieses Teil ersetzt die Teilenummer 20101101 - und 25 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 60276508
PLATTE
aus £4,98
aus £4,98
# 024
MPN: 13835871
(V) SCHRAUBE
aus £1,37
aus £1,37
# 025
MPN: 60126703
SICHERHEITSKABINE
aus £2,82
aus £2,82
# 026
MPN: 63011800
ENTRIEGELUNG DES INNENGRIFFS
aus £155,00
aus £155,00
Dieses Teil ersetzt die Teilenummer 60086105 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 61748600
HALTERUNG FÜR UNTERSTÜTZUNG (LINKE SEITE)
aus £11,61
aus £11,61
# 028
MPN: 61090400
(V) PIN-SPERRE
aus £10,24
aus £10,24
# 029
MPN: 60275302
SCHARNIERARM
aus £20,26
aus £20,26
# 030
MPN: 61609400
(V) WINDMUTTER
aus £128,55
aus £128,55
Dieses Teil ersetzt die Teilenummer 60276300
# 030
MPN: 62532200
RESERVERAD-BEFESTIGUNGSBOLZEN
110 mm Länge
aus £26,48
aus £26,48
# 031
MPN: 62575900
TEPPICH
aus £198,39
aus £198,39
# 032
MPN: 60277209
MANTEL
aus £4,55
aus £4,55
# 033
MPN: 62483100
(V) Motorhaube
aus £1.708,02
aus £1.708,02
# 033
MPN: 62486200
(N) Motorhaube
aus £1.980,84
aus £1.980,84
Dieses Teil ersetzt die Teilenummer 61751500, die wir auf Lager haben
# 034
MPN: 62484300
HALTERUNG FÜR UNTERSTÜTZUNG (RECHTE SEITE)
aus £11,22
aus £11,22
# 035
MPN: 62576000
(N) KLEBSTOFF
aus £53,19
aus £53,19
# 036
MPN: 62380500
VORDERE ABDECKUNGSSTRÜTTE
Nach Erschöpfung 60118007
aus £69,77
aus £69,77
Dieses Teil ersetzt die Teilenummer 60118007
